4.8 Подключение элементов управления
•
Необходимо изолировать провода
подключения элементов управления от
высоковольтных компонентов преобразователя
частоты.
•
Если преобразователь частоты подключен к
термистору, провода цепи управления данного
термистора должны быть экранированы и
иметь усиленную/двойную изоляцию.
Рекомендуемое напряжение питания — 24 В
пост. тока.
4.8.1 Типы клемм управления
На Рисунок 4.7 и Рисунок 4.8 показаны съемные разъемы
преобразователя частоты. Функции клемм и настройки
по умолчанию приведены в Таблица 4.2.
2
3
4
1
130BB921.11

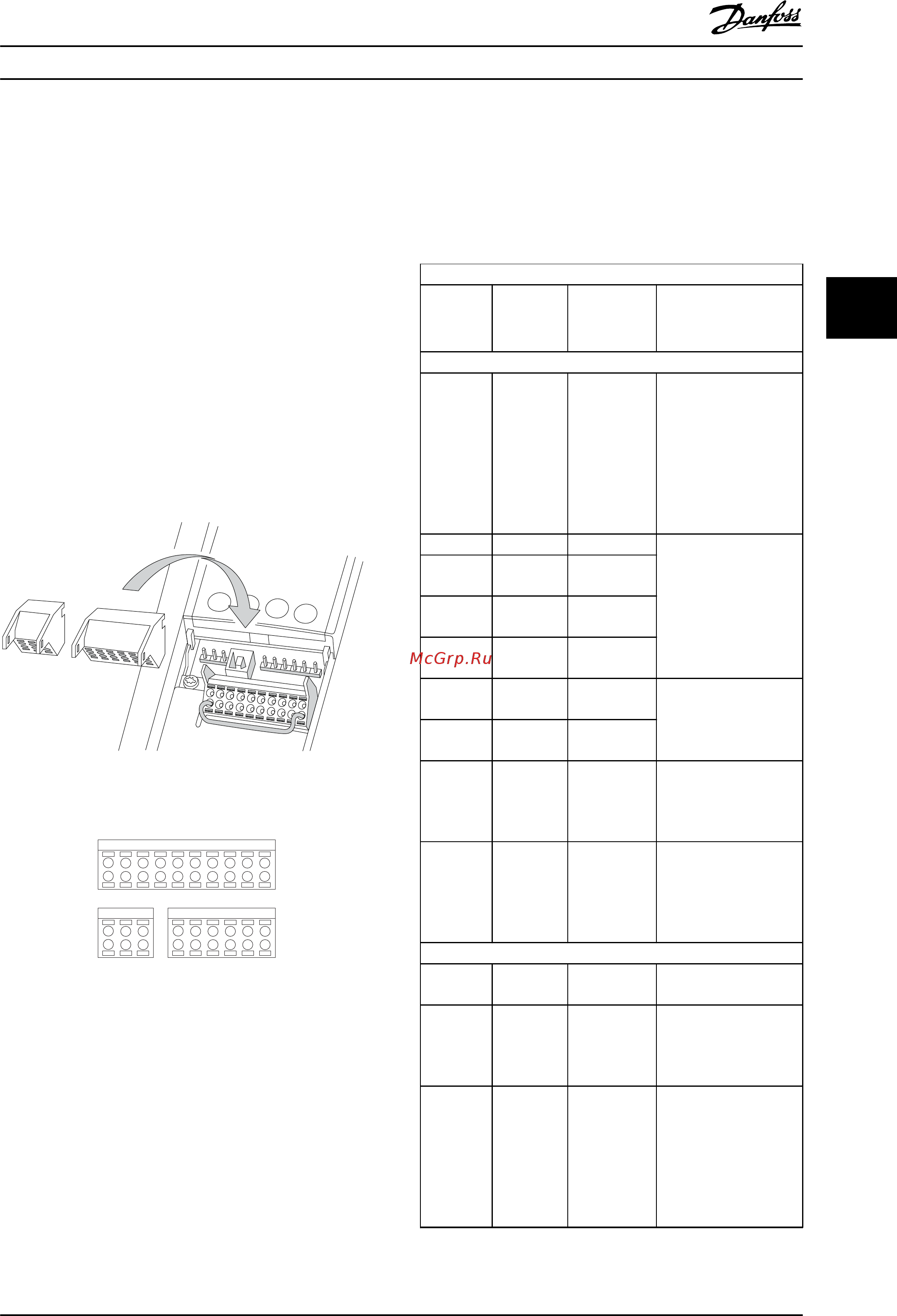

Рисунок 4.7 Расположение клемм управления
12 13 18 19 27 29 32 33 20 37
39 42 50 53 54 55
61 68 69
130BB931.10
1
2 3
Рисунок 4.8 Номера клемм
•
Разъем 1 содержит четыре программируемые
клеммы цифровых входов, две дополнительные
цифровые клеммы, программируемые для
использования с цифровыми входами либо
цифровыми выходами, клемму питания 24 В
пост. тока и общую клемму для
дополнительного пользовательского источника
питания 24 В пост. тока.
•
Разъем 2 содержит клеммы (+)68 и (-)69 для
интерфейса последовательной связи RS-485.
•
Разъем 3 содержит два аналоговых входа, один
аналоговый выход, клемму питания 10 В пост.
тока и общие клеммы для входов и выходов.
•
Разъем 4 представляет собой порт USB для
использования с Средство конфигурирования
MCT 10.
Описание клеммы
Клемма Параметр
Установка
по
умолчанию Описание
Цифровые входы/выходы
12, 13 - +24 В пост.
тока
Питание 24 В пост.
тока для цифровых
входов и внешних
датчиков.
Максимальный
выходной ток
составляет 200 мА для
всех нагрузок 24 В.
18 5-10 [8] Пуск
Цифровые входы.
19 5-11 [0] Не
используется
32 5-14 [0] Не
используется
33 5-15 [0] Не
используется
27 5-12 [2] Выбег,
инверсный
Для цифрового входа
или выхода. По
умолчанию настроены
в качестве входов.
29 5-13 [14] Фикс.
част.
20 - Общая клемма для
цифровых входов и
потенциал 0 В для
питания 24 В.
37 - Безопасное
отключение
крутящего
момента
(STO)
Безопасный вход
(дополнительная
функция).
Используется для
функции STO.
аналоговые входы/выходы
39 -
Общий контакт для
аналогового выхода
42 6-50 Скорость 0
— верхний
предел
Программируемый
аналоговый выход. 0–
20 мА или 4–20 мА
при макс. 500 Ом
50 - +10 В пост.
тока
Питание 10 В пост.
тока на аналоговых
входах для
подключения
потенциометра или
термистора. Максимум
15 мА
Электрический монтаж Инструкции по эксплуатации
