При отображении в строке состояния в нижней
части LCP надписи AUTO REMOTE COAST
(АВТОМАТИЧЕСКИЙ УДАЛЕННЫЙ СИГНАЛ
ОСТАНОВА ВЫБЕГОМ) устройство готово к
работе, но не хватает входного сигнала на
клемме 27.
•
При заводской установке дополнительного
оборудования с подключением на клемму 27
не удаляйте эту проводку.
4.8.4 Выбор входа по току/напряжению
(переключатели)
Клеммы аналоговых входов 53 и 54 можно назначить
как для работы с входными сигналами напряжения (0–
10 В), так и с входными сигналами тока (0/4–20 мА)
Настройки параметров по умолчанию:
•
Клемма 53: сигнал обратной связи в
разомкнутом контуре (см.
параметр 16-61 Клемма 53, настройка
переключателя).
•
Клемма 54: сигнал обратной связи в замкнутом
контуре (см. параметр 16-63 Клемма 54,
настройка переключателя).
УВЕДОМЛЕНИЕ
Перед изменением положения переключателя
отключите преобразователь частоты от сети.
1. Снимите панель местного управления (LCP) (см.
Рисунок 4.10).
2. Снимите любое дополнительное оборудование,
закрывающее переключатели.
3. Для выбора типа сигнала используются
переключатели A53 и A54. U используется для
выбора напряжения, I — для выбора тока.
130BD530.10
1
2
N O
VLT
BUSTER.
OFF-ON
A53 A54
U- I U- I

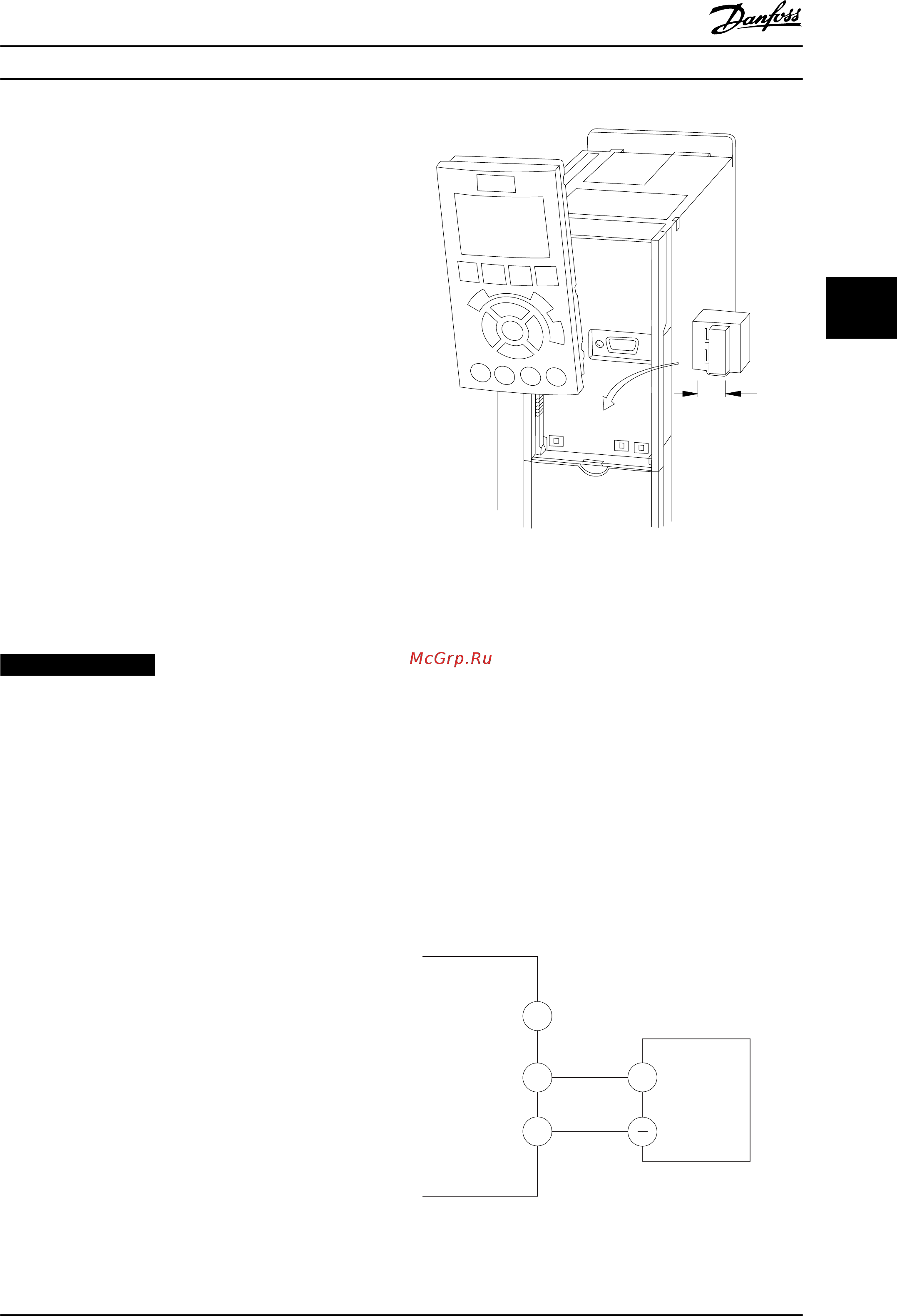

Рисунок 4.10 Расположение переключателей клемм 53 и 54
Для работы функции STO необходима дополнительная
проводка преобразователя частоты. Подробнее см. в
Инструкциях по эксплуатации функции безопасного
отключения крутящего момента преобразователей
частоты VLT
®
.
4.8.5 Интерфейс последовательной связи
RS485
Подключите провода интерфейса последовательной
связи RS485 к клеммам (+)68 и (-)69.
•
Рекомендуется использовать экранированный
кабель последовательной связи.
•
Правильное устройство заземления см. в
глава 4.3 Заземление.
61
68
69
+
130BB489.10
RS-485
Рисунок 4.11 Схема подключения проводов
последовательной связи
Электрический монтаж Инструкции по эксплуатации
MG20MC50 Danfoss A/S © 01/2015 Все права защищены. 23
