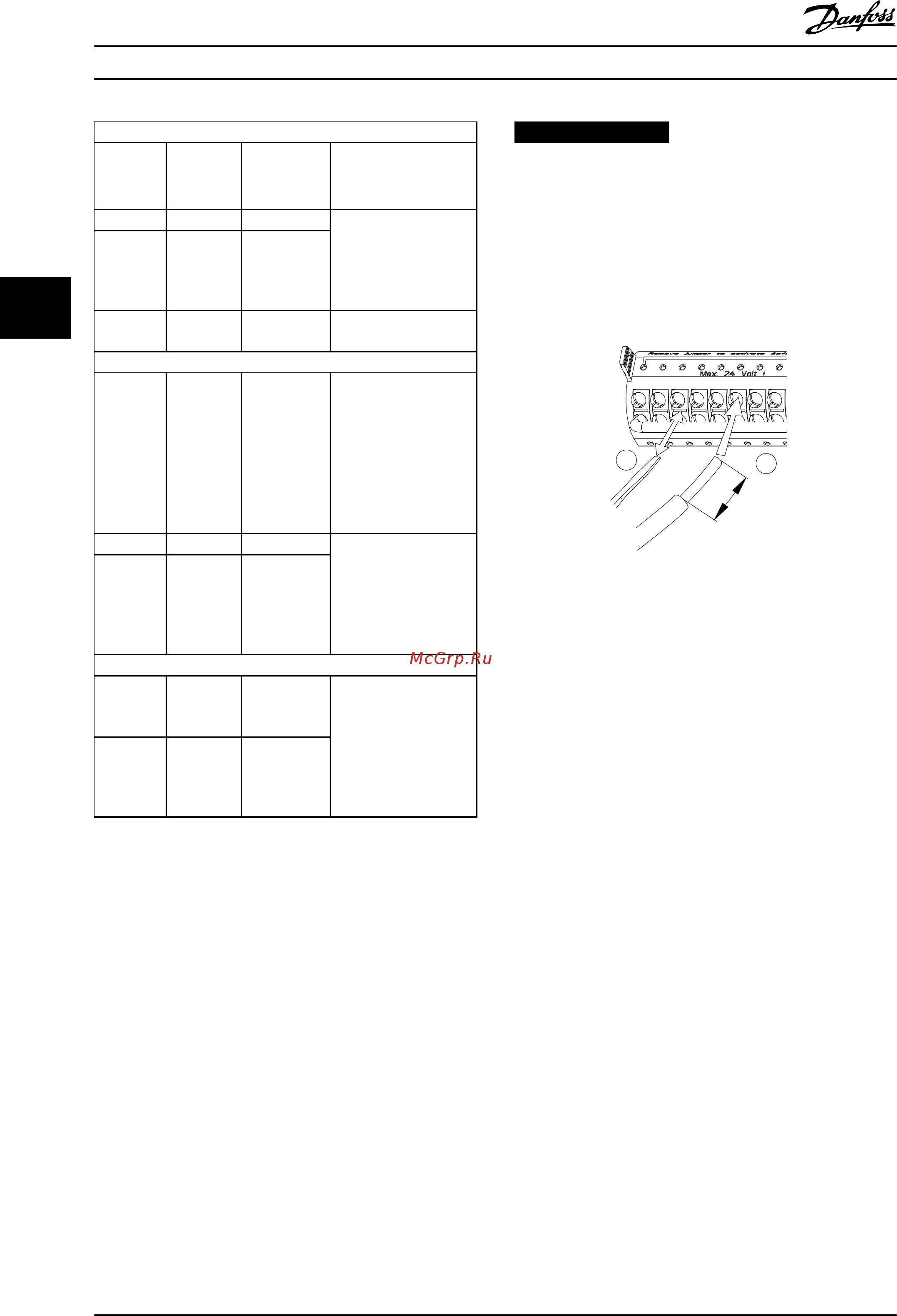

Описание клеммы
Клемма Параметр
Установка
по
умолчанию Описание
53 6-1 Задание Аналоговый вход. Для
напряжения или тока.
Переключатели A53 и
A54 используются для
выбора мА или В.
54 6-2 Обратная
связь
55 -
Общий для
аналогового входа
Последовательная связь
61 -
Встроенный
резистивно-емкостной
фильтр для экрана
кабеля. Используется
ТОЛЬКО для
подключения экрана
при наличии проблем
с ЭМС.
68 (+) 8-3 Интерфейс RS-485. Для
контактного
сопротивления
предусмотрен
переключатель платы
управления.
69 (-) 8-3
Реле
01, 02, 03 5-40 [0]
[9]
Аварийный
сигнал
Выход реле типа Form
C. Для подключения
напряжения
переменного и
постоянного тока, а
также резистивных и
индуктивных нагрузок.
04, 05, 06 5-40 [1] [5] Работа
Таблица 4.2 Описание клемм
Дополнительные клеммы:
•
2 выхода реле типа Form C. Расположение
выходов зависит от конфигурации
преобразователя частоты.
•
Клеммы, расположенные на встроенном
дополнительном оборудовании. См.
руководство к соответствующему
дополнительному оборудованию.
4.8.2 Подключение к клеммам
управления
Для облегчения монтажа разъемы клемм управления
можно отсоединять от преобразователя частоты, как
показано на Рисунок 4.9.
УВЕДОМЛЕНИЕ
Для сведения помех к минимуму провода цепи
управления должны быть как можно более короткими
и должны быть проложены отдельно от
высоковольтных кабелей.
1. Разомкните контакт, вставив небольшую
отвертку в прорезь, расположенную над
контактом, и подтолкнув отвертку немного
вверх.
130BD546.11
2
1
10 mm
[0.4 inches]
12 13 18 19 27 29 32 33
Рисунок 4.9 Подключение проводов цепи управления
2. Вставьте зачищенный управляющий провод в
контакт.
3. Выньте отвертку для фиксации провода
управления в контакте.
4. Убедитесь в том, что контакт надежно
закреплен. Слабый контакт может привести к
сбоям в работе оборудования или к снижению
рабочих характеристик.
Размеры проводки для клемм управления см. в
глава 8.5 Технические характеристики кабелей, а
типовые подключения элементов управления — в
глава 6 Примеры настройки для различных применений.
4.8.3 Разрешение работы двигателя
(клемма 27)
Между клеммами 12 (или 13) и 27 может понадобиться
перемычка для работы преобразователя частоты с
значениями настроек, запрограммированными по
умолчанию.
•
Клемма 27 цифрового выхода служит для
получения команды внешней блокировки 24 В
постоянного тока.
•
Если устройство блокировки отсутствует,
соедините перемычкой клемму управления 12
(рекомендуется) или 13 с клеммой 27.
Перемычка позволяет передать внутренний
сигнал 24 В на клемму 27.
Электрический монтаж
VLT
®
AQUA Drive FC 202
22 Danfoss A/S © 01/2015 Все права защищены. MG20MC50
