Аналоговые входы
Количество аналоговых входов 2
Номер клеммы 53, 54
Режимы Напряжение или ток
Выбор режима переключатели S201 и S202
Режим напряжения переключатель S201/S202 = ВЫКЛ. (U)
Уровень напряжения 0–10 В (масштабируется)
Входное сопротивление, R
i
Приблизительно 10 кОм
Максимальное напряжение ±20 В
Режим тока переключатель S201/S202 = Вкл. (I)
Уровень тока 0/4–20 мА (масштабируется)
Входное сопротивление, R
i
Приблизительно 200 Ом
Максимальный ток 30 мА
Разрешающая способность аналоговых входов 10 битов (+ знак)
Точность аналоговых входов погрешность не более 0,5 % от полной шкалы
Полоса частот 200 Гц
Аналоговые входы гальванически изолированы от напряжения питания (PELV) и других высоковольтных клемм.
Mains
Functional
isolation
PELV isolation
Motor
DC-Bus
High
voltage
Control
+24V
RS485
18
37
130BA117.10

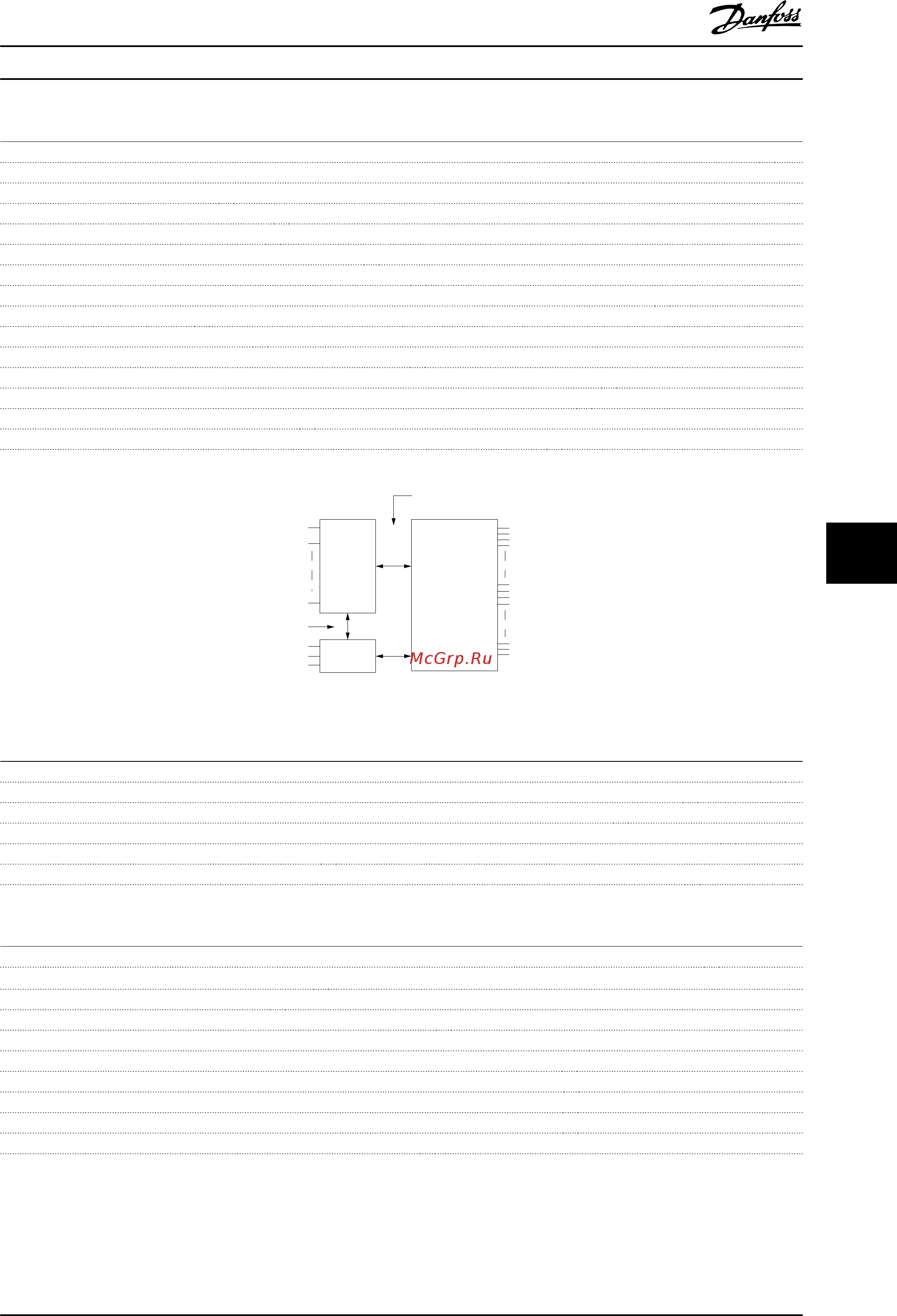

Рисунок 8.1 Изоляция PELV аналоговых входов
Аналоговый выход
Количество программируемых аналоговых выходов 1
Номер клеммы 42
Диапазон тока аналогового выхода 0/4–20 мA
Макс. нагрузка резистора на аналоговом выходе относительно общего провода 500 Ом
Точность на аналоговом выходе погрешность не более 0,8 % от полной шкалы
Разрешающая способность на аналоговом выходе 8 битов
Аналоговый выход гальванически изолирован от напряжения питания (PELV) и других высоковольтных клемм.
Цифровые входы
Программируемые цифровые входы 4 (6)
Номер клеммы 18, 19, 27
1)
, 29
1)
, 32, 33,
Логика PNP или NPN
Уровень напряжения 0–24 В пост. тока
Уровень напряжения, логический «0» PNP < 5 В пост. тока
Уровень напряжения, логическая «1» PNP > 10 В пост. тока
Уровень напряжения, логический «0» NPN > 19 В пост. тока
Уровень напряжения, логическая «1» NPN < 14 В пост. тока
Максимальное напряжение на входе 28 В пост. тока
Входное сопротивление, R
i
Приблизительно 4 кОм
Все цифровые входы гальванически изолированы от напряжения питания (PELV) и других высоковольтных клемм.
1) Клеммы 27 и 29 могут быть также запрограммированы как выходные.
Технические характеристики Инструкции по эксплуатации
MG20MC50 Danfoss A/S © 01/2015 Все права защищены. 77
