Epson EMP-820 [106/117] Кабели
![Epson EMP-820 [106/117] Кабели](/views2/1055839/page106/bg6a.png)
104

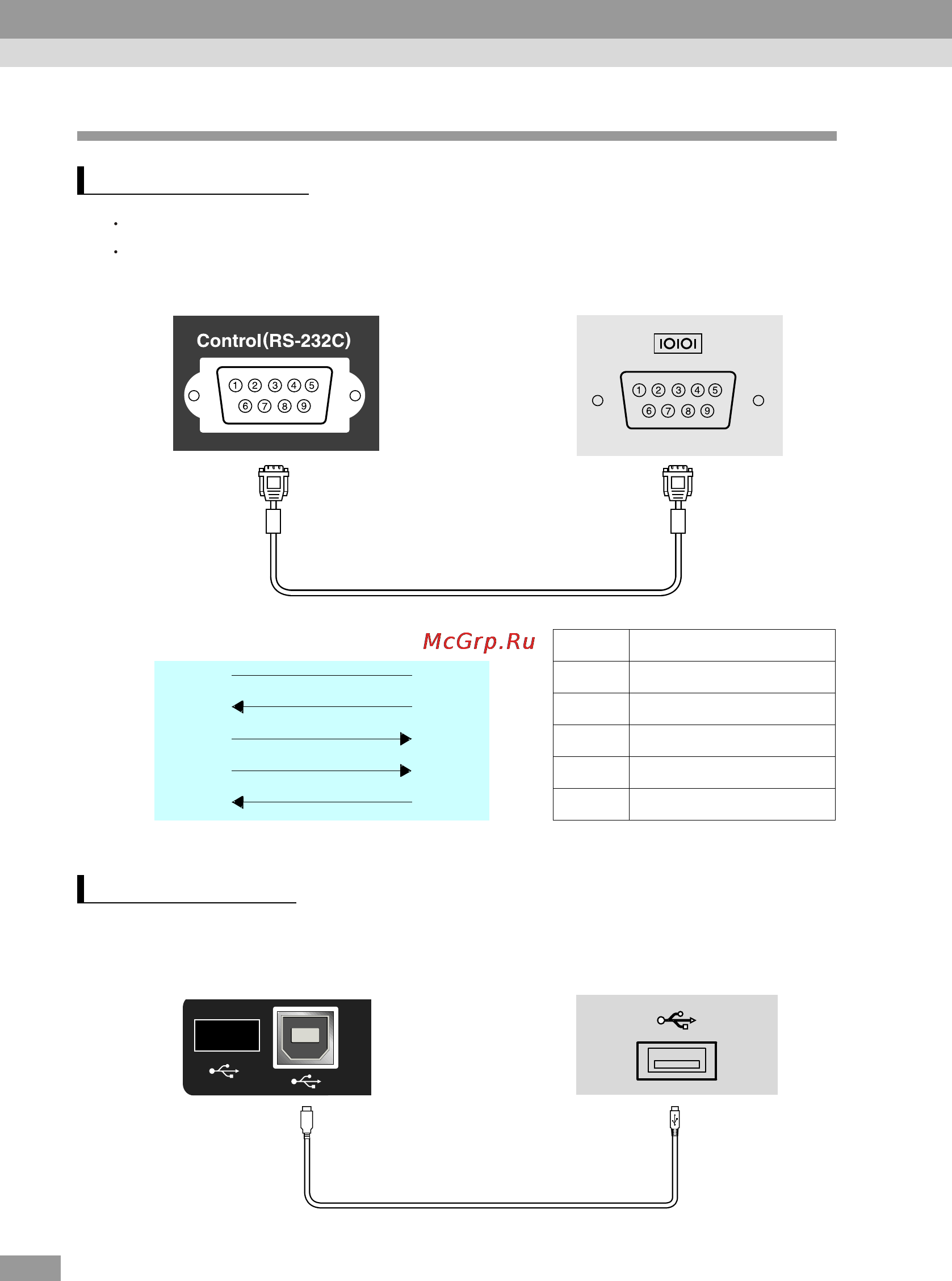

Кабели
Параллельный интерфейс
Connector shape : D-sub 9 pin (male)
Projector input connector : Control (RS-232C)
USB интерфейс
Connector shape : USB (type B)
<На проекторе>
GND 5 5 GND GND Signal wire ground
RD 2 3 TD TD Transmit data
TD 3 2 RD RD Receive data
DTR 4 6 DSR DSR Data set ready
DSR 6 4 DTR DTR Data terminal ready
Перечень команд ESC/VP21
<На компьютере>
<На компьютере><PC serial cable>
<На проекторе>
<Функция>
<На проекторе> <На компьютере>
