Epson EMP-820 [31/117] Подключение видеоустройства
![Epson EMP-820 [31/117] Подключение видеоустройства](/views2/1055839/page31/bg1f.png)
29

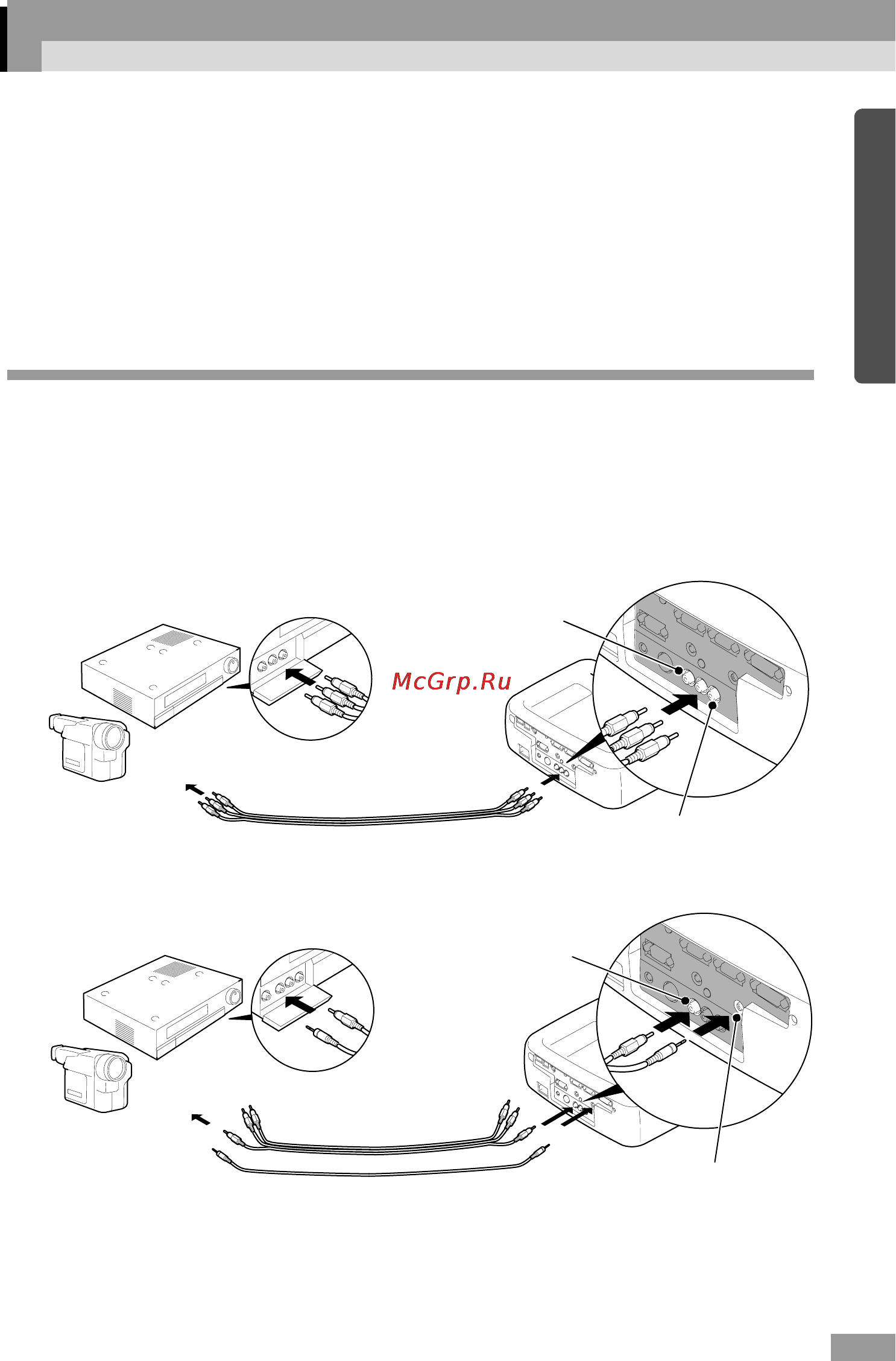

Подключение видеоустройства
Предостережение :
Проецирование комбинированных видеоизображений
К видео выходу (желтый)
Кабель A/V
(Дополнительно)
К порту Audio 2
(Белый/красный)
Подключение кабелем A/V
К видео порту (желтый)
К аудио выходу Л (белый)
К аудио выходу П (красный)
Аудио кабель (опционально)
Если порт подключения видео устройства - Стерео мини коннектор
При подключении проектора к другим видеоустройствам соблюдайте следующие меры
безопасности:
• Отключайте питание обоих устройств перед подключением.
Если питание не будет выключено, вы можете повредить одно из устройств.
• Проверяйте форму и размер портов и коннекторов перед подключением.
Если вы попытаетесь подключить устройство с помощью кабеля с коннектором
неправильной формы или с несоответствующим количеством терминалов, вы можете
повредить порт или терминал.
Используйте соответствующий А/В кабель (красный/белый/желтый) для подключения
к порту Audio 2, расположенному на задней стенке проектора.
• Если аудиопорт на внешнем видео устройстве - стерео коннектор, воспользуйтесь
опциональным аудиокабелем для подключения видео устройства к порту Аудио 1,
расположенному на задней стенке проектора.
Совет :
После подключения измените значение параметра Audio Input в меню Audio
на значение Audio 1, Audio 2 или USB в зависимости от того, какой порт вы
используете. По умолчанию установлено значение Audio 2.
К видео выходу (желтый)
К порту Audio 1
К видео порту (желтый)
Кабель A/V
(Дополнительно)
К аудио выходу
