1
Распаковка проектора
Документация
Руководство пользователя
Оперативное руководство

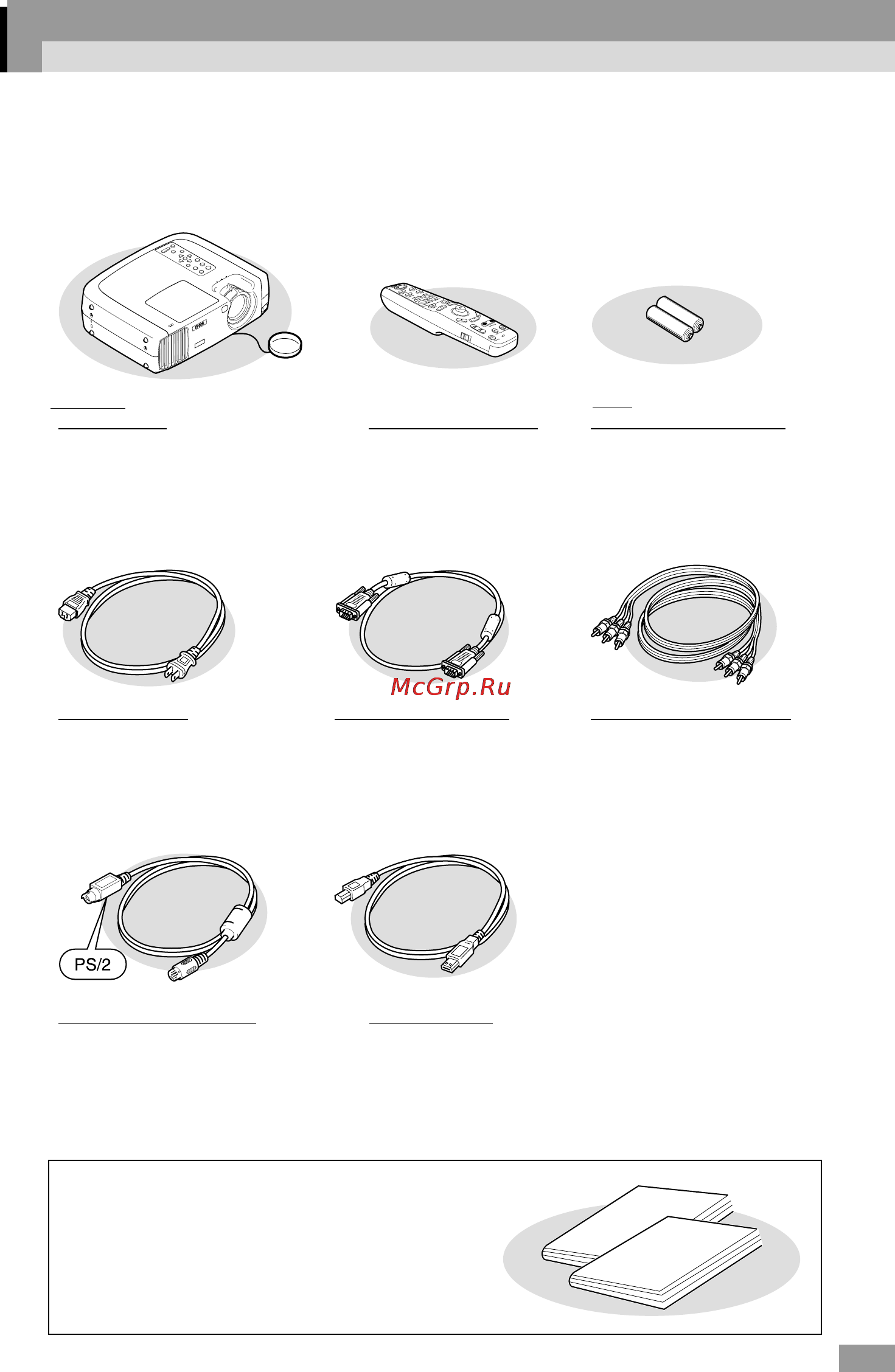

При распаковке проектора проверьте, что в комплекте присутствуют все
нижеперечисленные компоненты. Если какой-либо из частей нет или она
повреждена, свяжитесь с вашим дилером.
Проектор (с крышкой объектива,
прикрепленной шнурком).
Задняя подставка поставляется в
упаковке. Перед использованием
проектора удалите упаковку
Пульт дистанционного
управления
2 AA источники питания
(для пульта ДУ )
Кабель питания (9,8 фута (3 м))
Для подключения проектора к
электросети.
Компьютерный кабель
(Мини D-SUB 15-pin / мини
D-Sub 15-pin 6 футов (1,8 м))
Для подключения проектора к
компьютеру.
Аудио/Видео (A/V) кабель
(красный/белый/желтый
6 футов (1,8 м).
Для подключения проектора
к видео-устройству.
USB кабель (6 футов (1,8 м))
Для подключения к компьютеру с
портом USB
Кабель мыши PS/2 (6 футов (1,8 м))
Для подключения к компьютеру
с портом мыши PS/2, с целью
воспользоваться функцией
беспроводной мыши.
