56

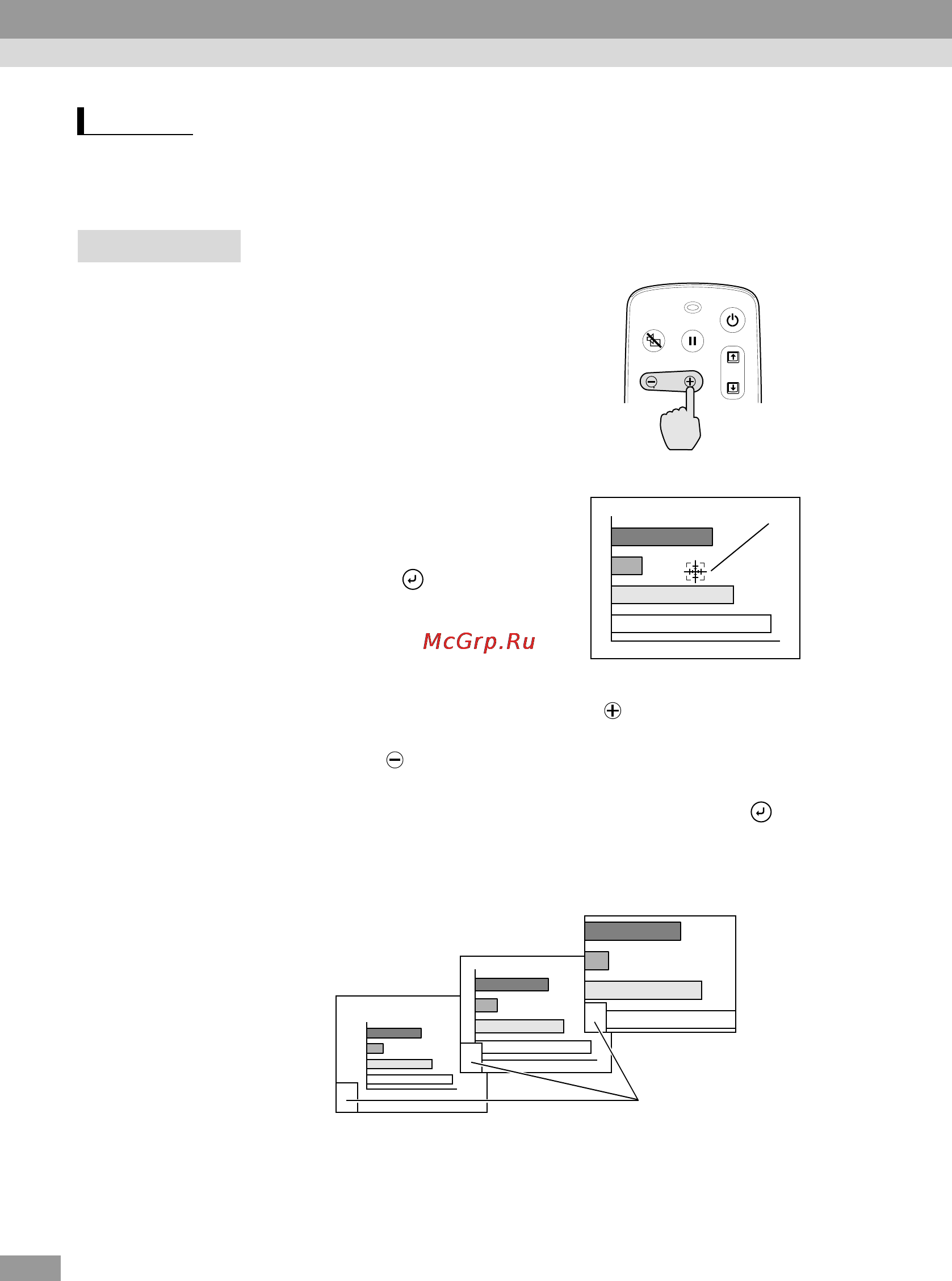

Эта функция позволяет увеличить или уменьшить определенную часть
проецируемого изображения, например, графика или таблицы.
Процедура
1
Нажмите кнопку [E-ZOOM] на пульте ДУ.
На экране в центральной точке изображения,
которое Вы хотите увеличить, появится
курсор в виде креста.
2
3
Для отмены функции E-ZOOM, нажмите кнопку [Esc].
E-Zoom
Power
A/V Mute
Freeze
E-Zoom
Пульт ДУ
Перекрестье
Значение масштаба
Дополнительные возможности
Передвиньте курсор в ту часть
изображения, которое Вы хотите
увеличить или уменьшить.
Воспользуйтесь кнопкой на пульте
ДУ для перемещения курсора.
Когда на кнопке [E-ZOOM] Вы нажимаете ( ),
изображение начинает увеличиваться вместе с курсором в центре.
Когда Вы нажимаете ( ), изображение начинает уменьшаться.
В нижнем левом углу экрана будет отображаться значение масштаба.
Вы можете перемещаться по изображению, используя кнопку на пульте
дистанционного управления.
Значение масштаба будет появляться на экране
