Epson EMP-S1H [19/74] Подключение видеооборудования
![Epson EMP-S1H [19/74] Подключение видеооборудования](/views2/1055899/page19/bg13.png)
18
BEFORE.FM
6/13/04

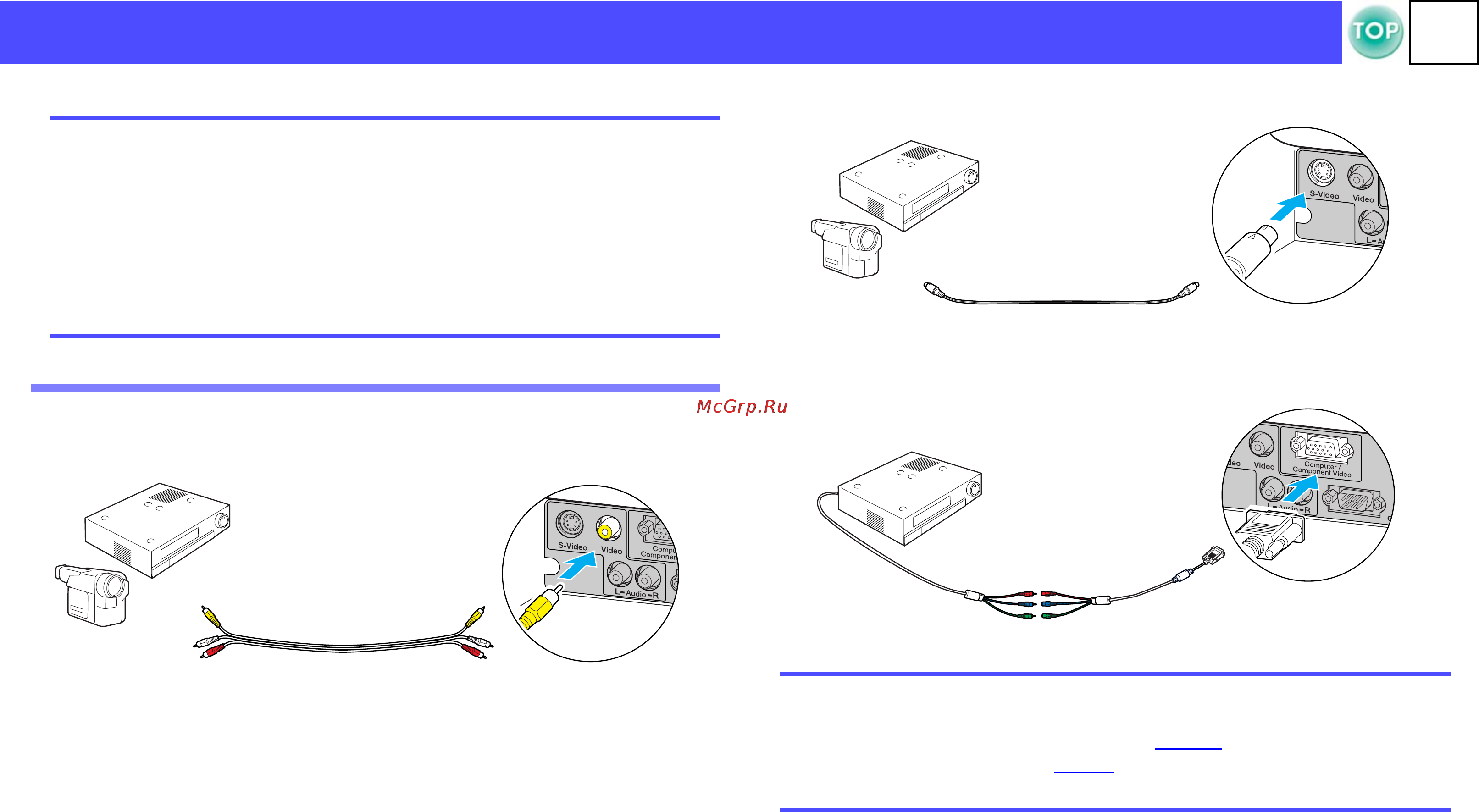

Подключение видеооборудования
Проецирование видеоизображения
f Для композитного видео (DVD, VHS, игровые приставки)
f Для SBVideo (DVD, SBVHS, игровые приставки)
f Для компонентного видео (DVD, игровые приставки)
c
При подключении обязательно проверьте, что:
•питание видеооборудования и проектора выключено.
Подключение при включенном питании может стать
причиной выхода оборудования из строя;
•кабельное подключение произведено правильно.
Подключение разъема кабеля к несовместимому гнезду
может стать причиной выхода оборудования из
строя.
Видеовыход
Кабель AV (желтый)
(приобретается отдельно)
Видеовход
p
После того как проецирование начнется, измените
значение параметра «Input Signal» в меню «Image» на
значение «Component Video (YCbCr
g
)» или на значение
«Component Video (YPbPr
g
)» для совмещения сигнала
видеооборудования, s стр.35.
Выход SVideo
Кабель SVideo
(приобретается отдельно)
Вход SVideo
Компонентный
видеовыход
Компонентный видеокабель
(заказывается отдельно)
Порт Computer/Component
(Компьютер/Компонент)
