6
Перед использованием проектора > Названия и функции компонентов проектора
BEFORE.FM
6/13/04

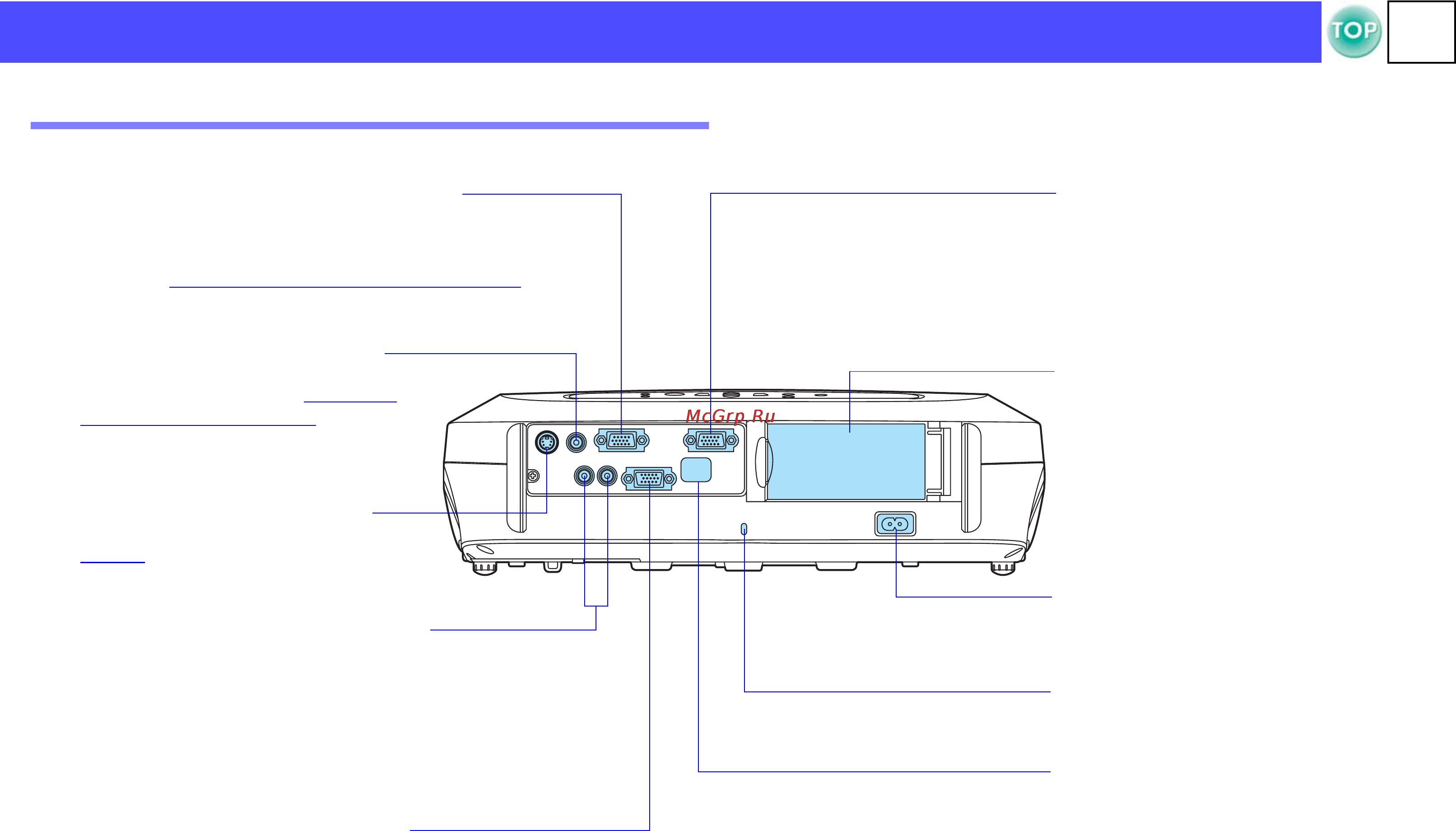

Вид сзади
•Видеопорт Computer/Component
(Компьютер/Компонент),
s стр.13, стр.18
Служит для ввода аналогового сигнала с компьютера
и сигнала Component Video (Компонентное видео)
g
с других видеоисточников.
•Порт выхода монитора,
s стр.14
Вывод аналогового сигнала,
получаемого с компьютера, на
внешний монитор. Не может быть
использован для вывода видеосигнала.
•Инфракрасный порт приема
сигнала ДУ, s стр.9
Принимает сигнал от пульта ДУ.
•Разъем питания, s стр.20
Служит для подключения кабеля
питания.
•Композитный видеопорт,
s стр.18
Служит для ввода сигнала Composite
Video (Композитное видео)
g.
Подключение производится с помощью
кабеля A/V.
•Порт SBVideo, s стр.18
Служит для ввода сигнала
S?Video
g. Подключение производится
с помощью кабеля S?Video.
•Отверстие для замка,
s стр.66
•Аудиопорт, s стр.14, стр.19
Служит для ввода аудиосигнала.
Подключение производится с помощью
кабеля A/V или стерео RCA.
При использовании компьютера или
альтернативного видеооборудования,
смените кабель или используйте
аудиопереключатель.
•Порт управления (RSB232C),
s стр.68
Позволяет подключить проектор к компьютеру
с помощью кабеля RS?232C. Порт управления
не может быть использован пользователем.
•Держатель пульта ДУ,
s стр.9
Служит для хранения пульта ДУ.
