Epson EMP-S1H [69/74] Соединительные кабели
![Epson EMP-S1H [69/74] Соединительные кабели](/views2/1055899/page69/bg45.png)
68
APPENDIX.FM
6/13/04

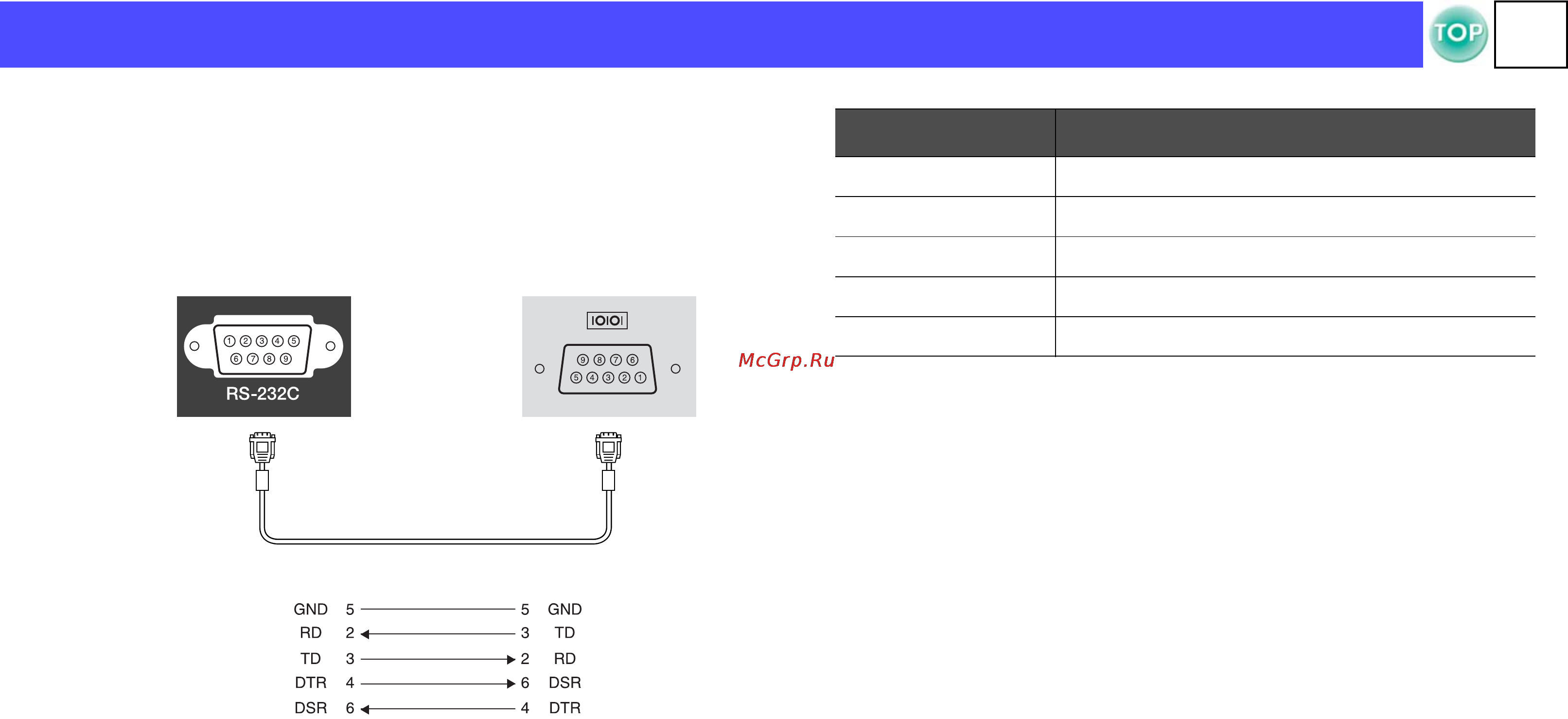

Соединительные кабели
f Последовательное соединение
• Тип разъема: D?Sub 9 pin(штыревой)
• Тип порта проектора : RS?232C
<Проектор> <Компьютер>
<Проектор> (последовательный кабель PC) <Компьютер>
Сигнал Функция
GND
Земля
TD
Передача данных
RD
Прием данных
DSR
Сигнал готовности
DTR
Сигнал готовности терминала
