12

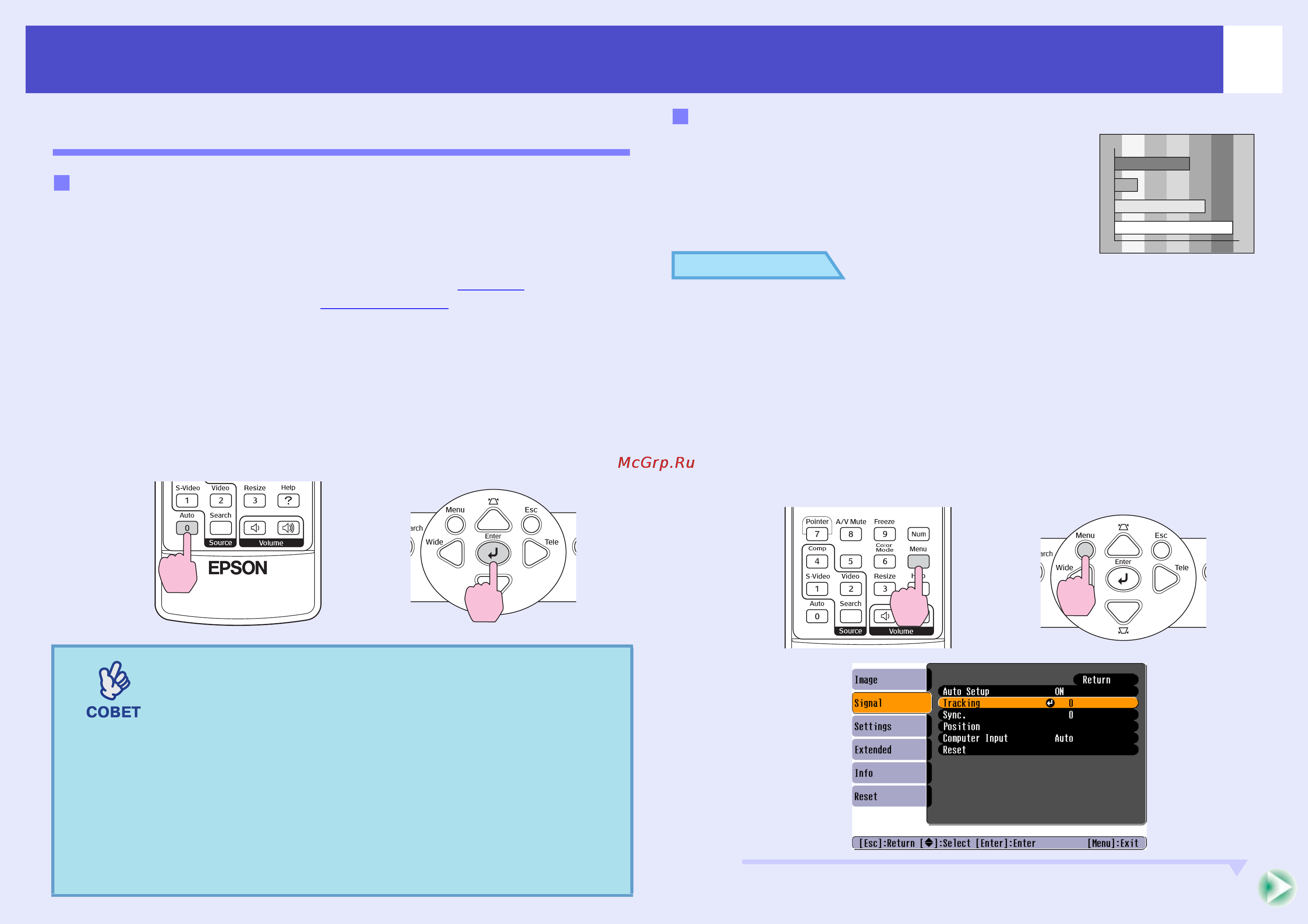

Коррекция качества изображения
Коррекция компьютерных изображений
и видеоизображений RGB
При автоматической настройке распознаются аналоговые сигналы
RGB, поступающие от подключенного компьютера, и эти сигналы
автоматически корректируются для получения оптимальных
изображений. Автоматическая настройка подразумевает
регулировку следующих параметров: Tracking (Трекингg),
Position (Положение) и Sync (Синхронизацияg).
Если для параметра Auto Setup (Автоматическая настройка) в меню
Signal (Сигнал) выбрано значение OFF (Выкл.), автоматическая
настройка не выполняется. В этом случае, если проецируются
компьютерные изображения или видеоизображения RGB, для
регулировки нажмите на кнопку [Auto] (Авто) на пульте ДУ или на
кнопку [Enter] на панели управления проектора.
Если на проецируемых компьютерных
изображениях или видеоизображениях RGB
появляются вертикальные полосы и помехи
не исправляются автоматически, отрегулиD
руйте трекинг вручную, как описано ниже.
ПРОЦЕДУРА
A Выберите последовательно пункты
Signal (Сигнал) и Tracking (Трекинг)
в меню конфигурации.
Подробное описание см. в разделе
“Использование меню конфигурации”. sстр. 32
Функциональные кнопки и соответствующие операции
указаны внизу экрана.
Автоматическая настройка
•Если нажать на кнопку [Auto] (Автоматическая
настройка) на пульте ДУ или на кнопку [Enter]
на панели управления проектора во время работы
функции EZoom или Freeze (Пауза), активная
функция будет отменена и начнется выполнение
корректировки.
•Некоторые сигналы, в зависимости от типа
компьютера и RGBвидеосигнала, могут
корректироваться неверно. В этом случае
настройте трекинг и синхронизацию вручную
в меню конфигурации.
s
стр. 13
Ïðè ïîìîùè ïóëüòà
äèñòàíöèîííîãî óïðàâëåíèÿ
Ïðè ïîìîùè ïàíåëè
óïðàâëåíèÿ
Коррекция трекинга
Ïðè ïîìîùè ïóëüòà
äèñòàíöèîííîãî óïðàâëåíèÿ
Ïðè ïîìîùè ïàíåëè
óïðàâëåíèÿ
