8
Названия элементов и их назначение

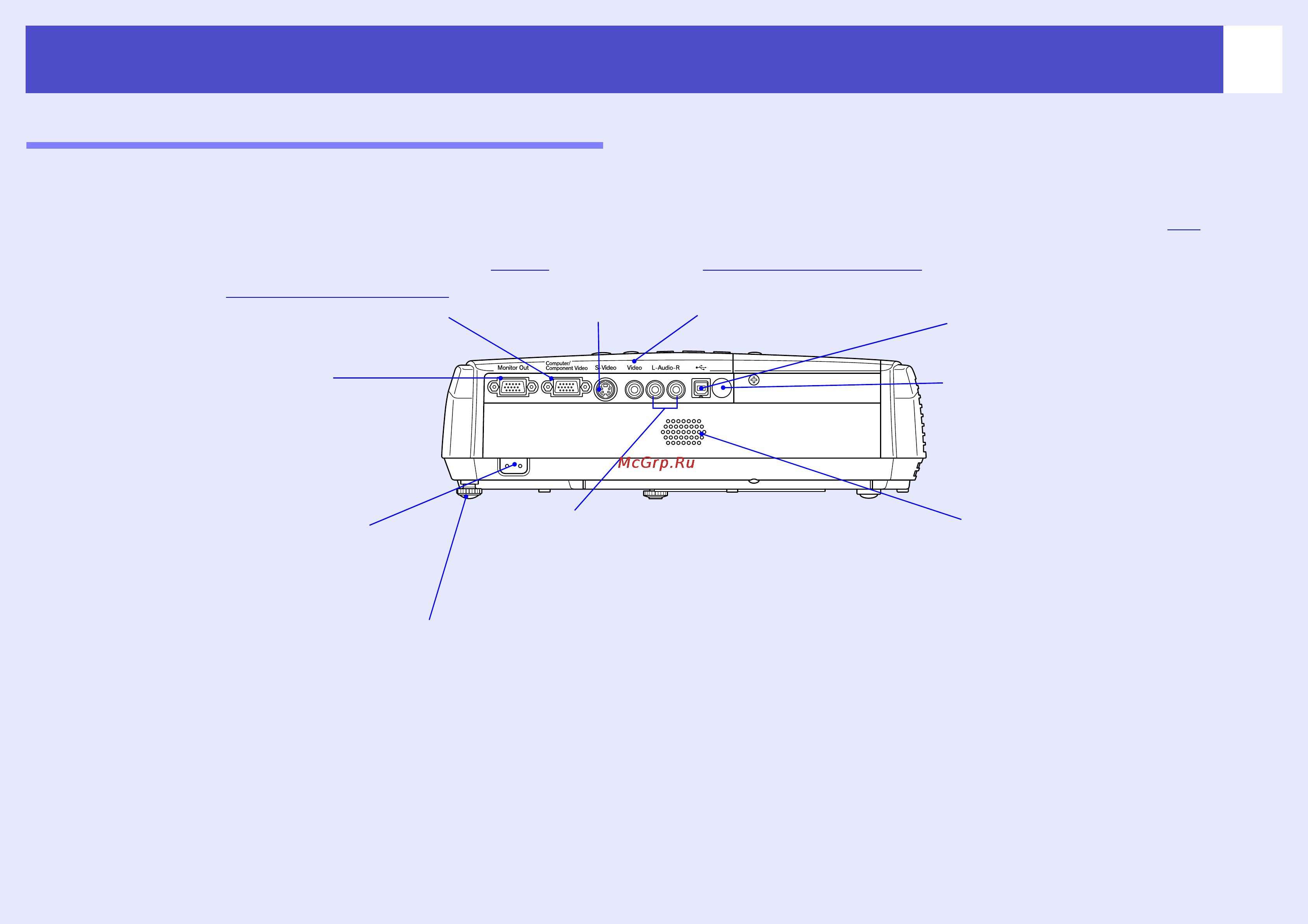

Вид сзади
• Область приема сигнала
пульта дистанционного
управления
(см. Руководство по установке)
Принимает сигналы с пульта ДУ.
• Разъем электропитания
(см. Руководство по установке)
Для подключения кабеля электропитания.
• Разъем Computer
для подключения компьютера
(см. Руководство по установке)
Принимает входные аналоговые RGBD
видеосигналы от компьютера, RGBD
видеосигналы, компонентные видеосигналы
g,
а также сигналы от других видеоисточников.
• Разъем Video
(см. Руководство
по настройке)
Для входных
композитных видеосигналов
g,
подаваемых на проектор
от других видеоустройств.
• Разъем S?Video
(см. Руководство
по настройке)
Для входных сигналов
SDVideo
g , подаваемых
на проектор от других
видеоустройств.
• Разъем USB sстр. 23, стр. 69
Предназначен для подключения проектора
к компьютеру через кабель USB
g
при использовании функции
беспроводной мыши.
Åñëè ïðîåêòîð ïîäêëþ÷åí
ê êîìïüþòåðó ÷åðåç USB-êàáåëü,
ïðîåöèðîâàòü èçîáðàæåíèÿ
ñ êîìïüþòåðà íåëüçÿ.
• Разъем Monitor Out (Выход на
монитор) sстр. 65
Служит для вывода аналогового
RGBDсигнала или RGB видеосигнала
от источника, подключенного к разъему
для подключения компьютера,
на монитор. Эта функция недоступна
для сигналов от видеооборудования.
• Динамик
• Тыльная регулируемая ножка
• Аудиовход (см. Руководство по установке)
Вход для аудиосигналов от подключенного оборудования.
При подключении двух и более аудиоустройств,
использующих один вход, следует использовать
устройство переключения аудиосигналов оборудования.
В противном случае, перед подключением одного
аудиоустройства другое следует отключить.
