Для параметра 3-02 Мин. задание нельзя установить
значение меньше, чем 0, если для 1-00 Режим
конфигурирования не установлено значение [3] Процесс.
В этом случае зависимость между результирующим
заданием (после фиксации) и суммой всех заданий
имеет вид, показанный на Рисунок 2.17.
130BA186.11
P 3-03
P 3-02
Sum of all
references
P 3-00 Reference Range= [0] Min to Max
Resulting reference

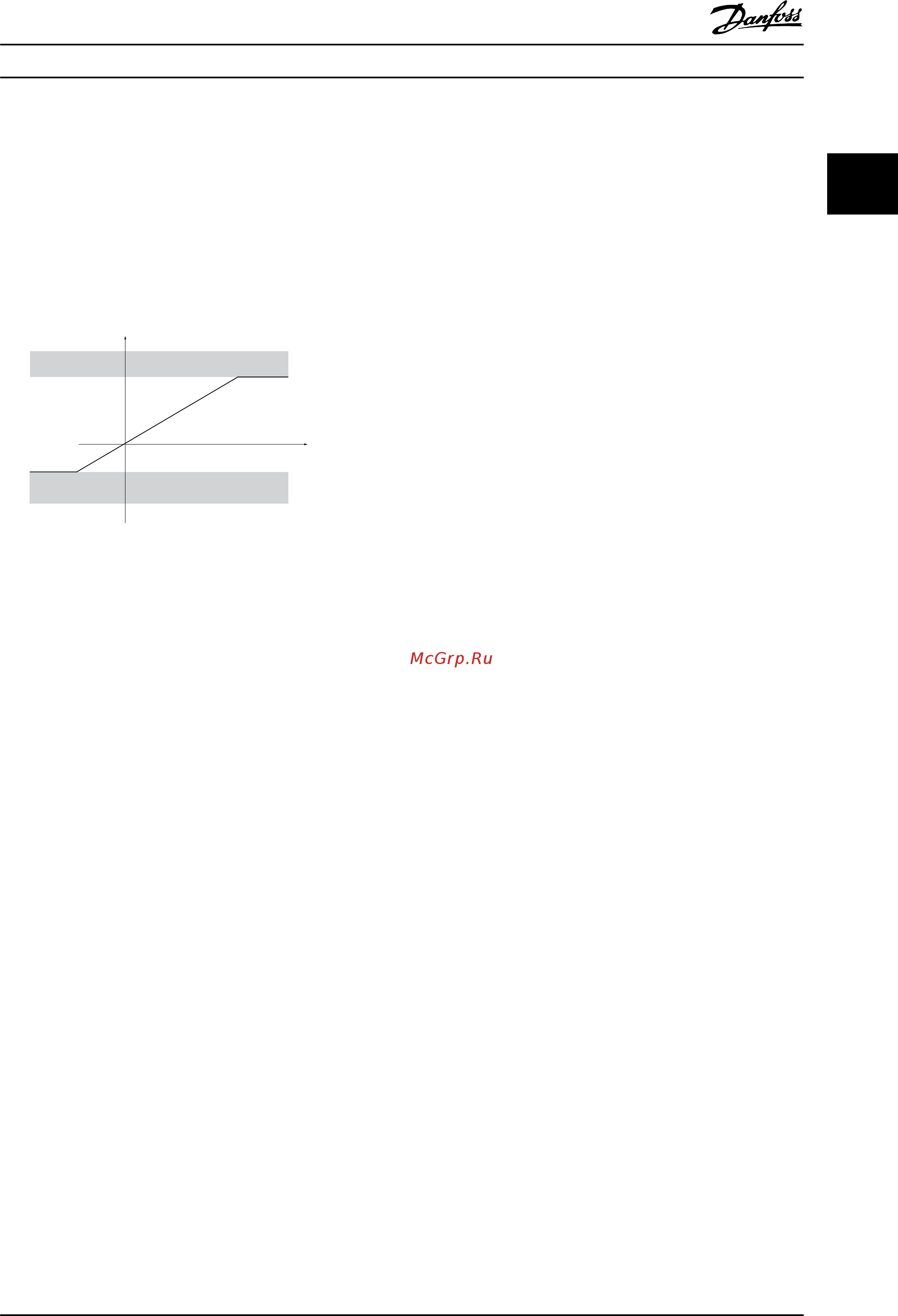

Рисунок 2.17 Сумма всех заданий, когда минимальное
задание
установлено как отрицательное значение
2.4.2 Масштабирование предварительно
установленных
заданий и заданий
для шины
Предварительно устанавливаемые задания
масштабируются
по следующим правилам:
•
Когда 3-00 Диапазон задания = [0] Мин.–Макс.,
задание 0 % равно 0 [ед. изм.], где может
использоваться любая единица измерения (об/
мин, м/с, бар и т. п.). Задание 100 % равно
максимальной величине (модуль значения
3-03 Максимальное задание), (модуль значения
3-02 Мин. задание).
•
Когда 3-00 Диапазон задания = [1] -Макс –
+Макс., задание 0 % равно 0 [ед. измер.];
задание -100 % равно величине -Макс; 100 %
— величине Макс.
Задание по шине масштабируется по следующим
правилам:
•
Когда 3-00 Диапазон задания = [0] Мин.–Макс.,
чтобы получить максимальное разрешение по
заданию для шины, используется следующее
масштабирование на шине: 0 % — задание
равно Мин., а 100 % — задание равно Макс.
•
Когда 3-00 Диапазон задания = [1] -Макс. –
+Макс, -100 % — задание равно -Макс.; 100 %
— задание равно Макс.
Обзор изделия Руководство по проектированию
MG06B350 Danfoss A/S © Вер. 26–03–2014 Все права защищены. 27
