2.7 Гальваническая развязка (PELV)
2.7.1 PELV — Защитное сверхнизкое
напряжение
PELV обеспечивает защиту с помощью очень низкого
напряжения.
Защита от поражения электрическим током
обеспечена, если электрическое питание имеет
изоляцию типа PELV, а монтаж выполнен в соответствии
с требованиями, изложенными в местных/
государственных нормативах для источников PELV.
Все клеммы управления и выводы реле 01–03/04–06
соответствуют требованиям PELV (защита с помощью
очень низкого напряжения) (не относится к блокам c
заземленной ветвью треугольника при напряжении
выше 400 В).
Гальваническая (гарантированная) развязка
обеспечивается выполнением требований по усиленной
изоляции и за счет соответствующих длин путей утечек
тока и изоляционных расстояний. Эти требования
указаны в стандарте EN 61800-5-1.
Компоненты, обеспечивающие электрическую изоляцию
в соответствии с приведенным ниже описанием,
отвечают также требованиям к повышенной изоляции и
выдерживают соответствующие испытания, как указано
в EN 61800-5-1.

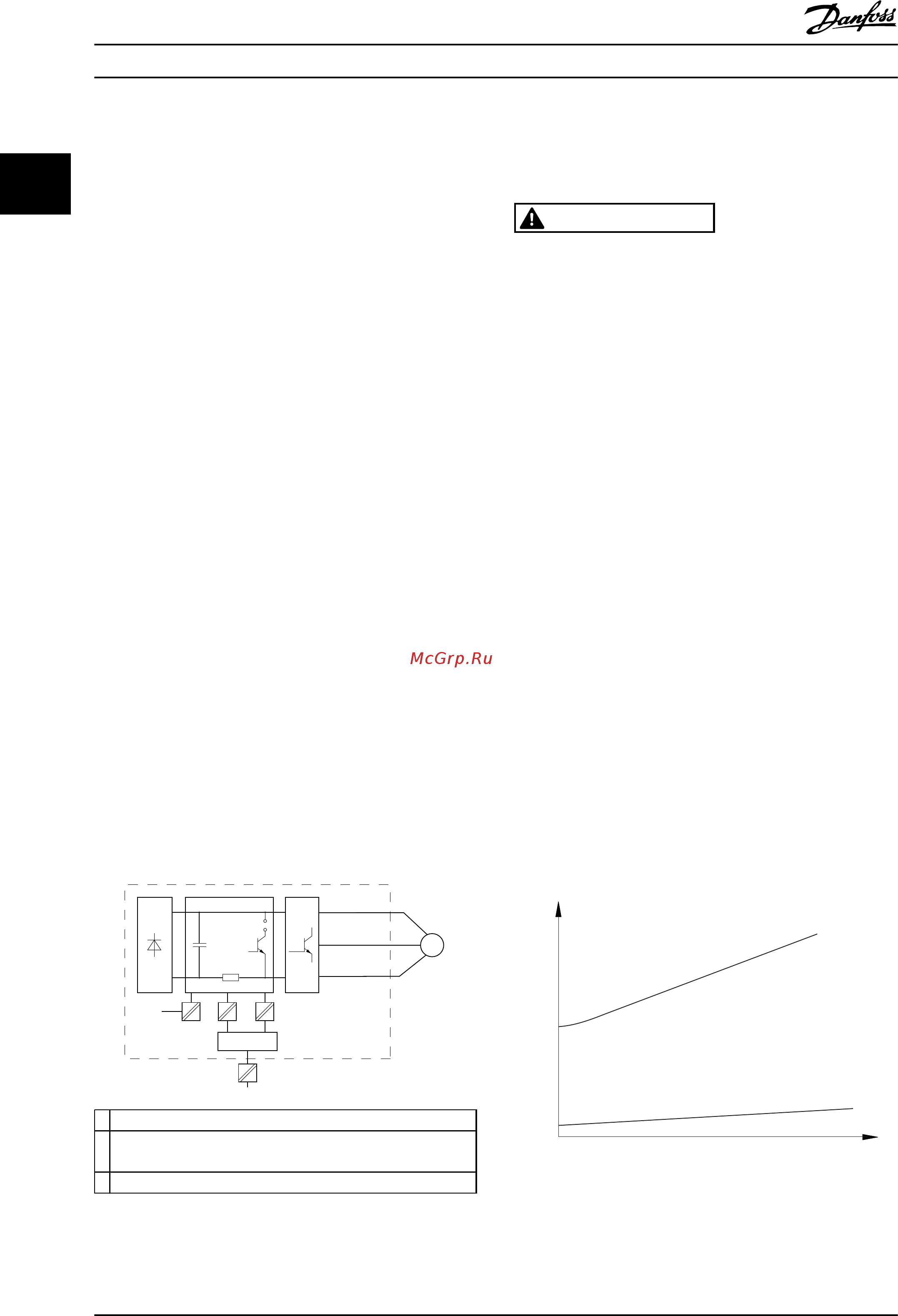

Гальваническую развязку PELV можно видеть в 3 местах
(см. Рисунок 2.28):
Чтобы обеспечить защиту PELV, все соединения с
клеммами управления должны быть выполнены
согласно требованиям PELV (например, термистор
должен иметь усиленную/двойную изоляцию).
130BD447.10
1
3
2
a
M
1 Источник питания (импульсный) для кассеты управления
2 Связь между силовой платой питания и кассетой
управления
3 Пользовательские реле
Рисунок 2.28 Гальваническая развязка
Интерфейс между стандартным интерфейсом RS-485 и
контуром
ввода-вывода (PELV) функционально
изолирован.
ВНИМАНИЕ!
Прикосновение к токоведущим частям может
привести
к смертельному исходу — даже если
оборудование отключено от сети.
Убедитесь также, что отключены все прочие входные
напряжения, такие как системы разделения нагрузки
(подключение промежуточной цепи постоянного
тока), а также подключение двигателя для
кинетического резервирования.
Прежде чем касаться токоведущих частей, выдержите
необходимое время, указанное в Таблица 1.2.
Более короткий промежуток времени допускается
только в том случае, если это указано на паспортной
табличке конкретного блока.
2.8 Ток утечки на землю
Соблюдайте национальные и местные нормативы,
относящиеся
к защитному заземлению оборудования с
током утечки > 3,5 мА.
Технология преобразователей частоты предполагает
высокочастотное переключение при высокой мощности.
При этом генерируются токи утечки в проводах
заземления. Ток при отказе преобразователя частоты,
возникающий на выходных силовых клеммах, может
содержать компонент постоянного тока, который может
приводить к зарядке конденсаторов фильтра и к
образованию переходных токов заземления.
Ток утечки на землю зависит от конфигурации системы,
в том числе от наличия фильтров ВЧ-помех,
экранированных кабелей двигателя и мощности
преобразователя частоты.
130BB955.12
a
b
Leakage current
Motor cable length
Рисунок 2.29 Зависимость тока утечки от длины кабеля и
типоразмера
по мощности
Обзор изделия Руководство по проектированию
44 Danfoss A/S © Вер. 26–03–2014 Все права защищены. MG06B350
