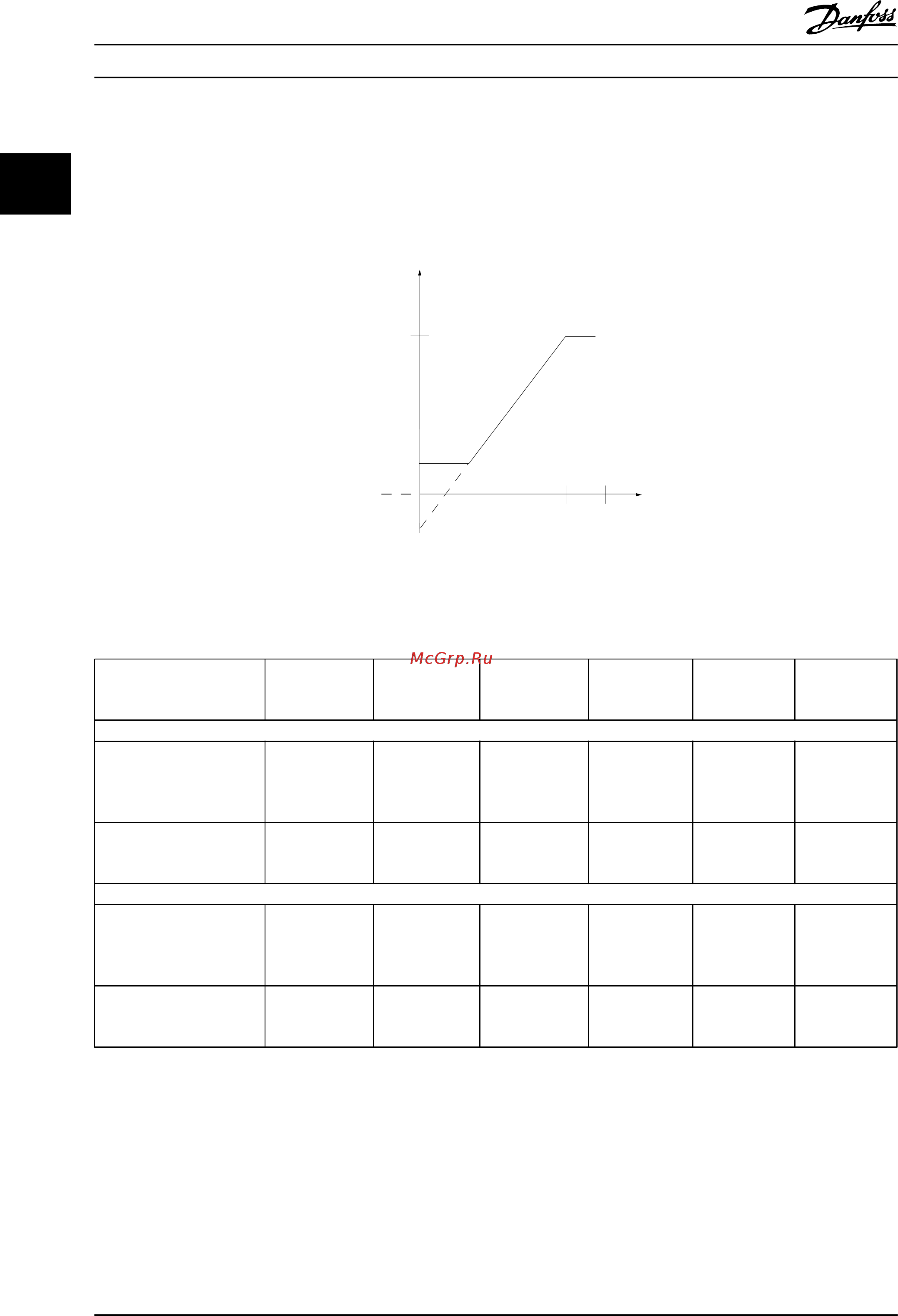

2.4.3 Масштабирование заданий и сигналов ОС на аналоговом и импульсном входах
Задания и сигналы обратной связи масштабируются с аналоговых и цифровых входов одинаково. Единственным
различием
является то, что задания выше или ниже заданных минимальных и максимальных «конечных точек» (P1 и
P2 на Рисунок 2.18) фиксируются, а сигнал обратной связи выше или ниже этих точек не фиксируется.
Resource output
[Hz]
Resource input
Terminal X
high
High reference/
feedback value
130BD431.10
8
[V]
50
10
P1
P2
10
Low reference/
feedback value
Рисунок 2.18 Минимальная и максимальная конечные точки
Конечные точки P1 и P2 определяются следующими параметрами, в зависимости от того, какой вход используется.
Вход Аналоговый 53
(режим
напряжения)
Аналоговый 53
(режим
тока)
Аналоговый 54
(режим
напряжения)
Аналоговый 54
(режим тока)
Имп. вход 29 Имп. вход 33
P1 = (Минимальное входное значение, минимальное значение задания)
Минимальное значение
задания
6-14 Клемма 53,
низкое
зад./обр.
связь
6-14 Клемма 53,
низкое зад./обр.
связь
6-24 Клемма 54,
низкое зад./обр.
связь
6-24 Клемма 54,
низкое зад./
обр. связь
5-52 Клемма
29, мин.
задание/обр.
связь
5-57 Клемма
33, мин.
задание/обр.
связь
Минимальное входное
значение
6-10 Клемма 53,
низкое
напряжение
[B]
6-12 Клемма 53,
малый ток [мА]
6-20 Клемма 54,
низкое
напряжение [B]
6-22 Клемма 54,
малый ток [мА]
5-50 Клемма
29, мин.
частота [Гц]
5-55 Клемма
33, мин.
частота [Гц]
P2 = (Максимальное входное значение, максимальное значение задания)
Максимальное значение
задания
6-15 Клемма 53,
высокое
зад./
обр. связь
6-15 Клемма 53,
высокое зад./
обр. связь
6-25 Клемма 54,
высокое зад./
обр. связь
6-25 Клемма 54,
высокое зад./
обр. связь
5-53 Клемма
29, макс.
задание/обр.
связь
5-58 Клемма
33, макс.
задание/обр.
связь
Максимальное входное
значение
6-11 Клемма 53,
высокое
напряжение
[B]
6-13 Клемма 53,
большой ток
[мА]
6-21 Клемма 54,
высокое
напряжение[B]
6-23 Клемма 54,
большой ток
[мА]
5-51 Клемма
29, макс.
частота [Гц]
5-56 Клемма
33, макс.
частота [Гц]
Таблица 2.4 Конечные точки P1 и P2
Обзор изделия Руководство по проектированию
28 Danfoss A/S © Вер. 26–03–2014 Все права защищены. MG06B350
