130BC500.10
FC 1
FC 1
FC 2
FC 2
FC 3
FC 3
PE
PE

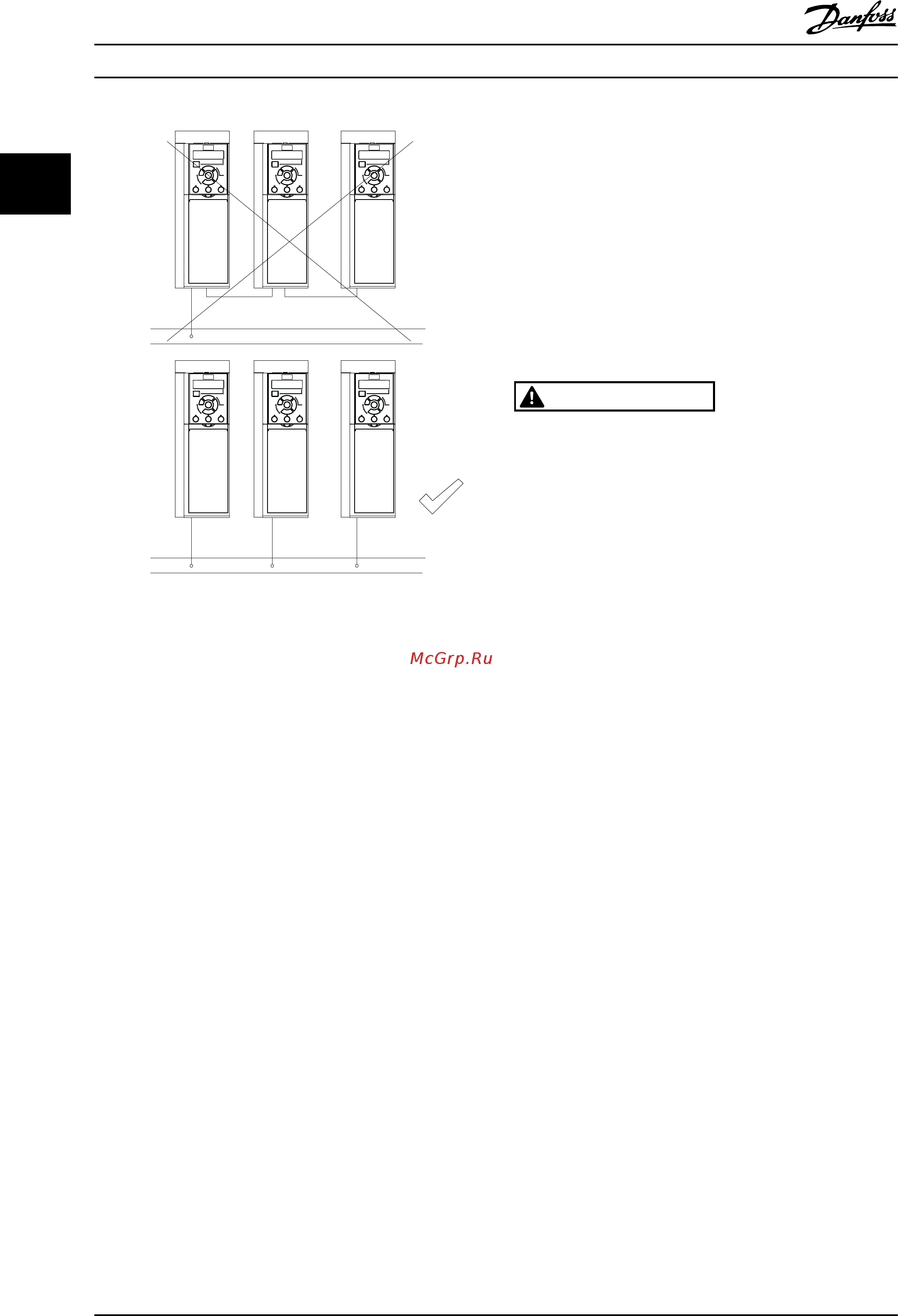

Рисунок 2.3 Принципы заземления
2.2.2.1 Ток утечки (> 3,5 мА)
Соблюдайте национальные и местные нормативы,
относящиеся
к защитному заземлению оборудования с
током утечки > 3,5 мА.
Ток утечки на землю зависит от конфигурации системы,
в том числе от наличия RFI-фильтров, экранированных
кабелей двигателя и мощности преобразователя
частоты.
В соответствии со стандартом EN/IEC61800-5-1 (стандарт
по системам силового привода) следует соблюдать
особую осторожность в том случае, если ток утечки
превышает 3,5 мА. Заземление следует усилить одним
из следующих способов.
•
Сечение провода заземления должно быть не
менее 10 мм² (медный провод)
•
Следует использовать два отдельных провода
заземления соответствующих нормативам
размеров.
Дополнительную информацию см. в стандарте EN
60364-5-54 § 543,7
Использование датчиков остаточного тока
Если используются датчики остаточного тока (RCD),
также известные как автоматические выключатели для
защиты от утечек на землю (ELCB), соблюдайте
следующие требования.
•
Используйте
только RCD типа В, которые могут
обнаруживать переменные и постоянные токи.
•
Используйте RCD с задержкой по пусковым
токам, чтобы предотвратить отказы в связи с
переходными токами на землю.
•
Размеры RCD следует подбирать с учетом
конфигурации системы и условий окружающей
среды.
2.2.3 Подключения силовых кабелей,
проводов
двигателя и заземления
ВНИМАНИЕ!
ИНДУЦИРОВАННОЕ НАПРЯЖЕНИЕ!
Отдельно
прокладывайте выходные кабели двигателя
от разных преобразователей частоты.
Индуцированное напряжение от выходных кабелей
двигателей, проложенных рядом друг с другом,
может зарядить конденсаторы оборудования даже
при выключенном и изолированном оборудовании.
Несоблюдение требований к раздельной прокладке
выходных кабелей двигателя может привести к
летальному исходу или серьезным травмам.
Для проводки двигателя предлагаются зажимы
заземления
(см. Рисунок 2.4).
•
Запрещается устанавливать конденсаторы
между преобразователем частоты и двигателем
для компенсации коэффициента мощности.
•
Запрещается подключать пусковое устройство
или устройство переключения полярности
между преобразователем частоты и
двигателем.
•
Соблюдайте требования производителя
двигателя, относящиеся к его подключению.
•
Все преобразователи частоты могут
использоваться как с изолированным
источником входного тока, так и с
заземленными силовыми линиями. Если
преобразователь частоты питается от сети,
изолированной от земли (IT-сеть, плавающий
треугольник) или от сети TT/TN-S с
заземленной ветвью (заземленный
треугольник), установите для пар.
14-50 Фильтр ВЧ-помех значение «ВЫКЛ.» (типы
корпусов J6–J7) или выкрутите винт RFI (типы
корпусов J1–J5). В выключенном положении
встроенные конденсаторы фильтра защиты от
ВЧ-помех между корпусом и промежуточной
цепью выключаются во избежание
повреждения промежуточной цепи и для
уменьшения емкостных токов на землю
согласно стандарту IEC 61800-3.
Обзор изделия Руководство по проектированию
18 Danfoss A/S © Вер. 26–03–2014 Все права защищены. MG06B350
