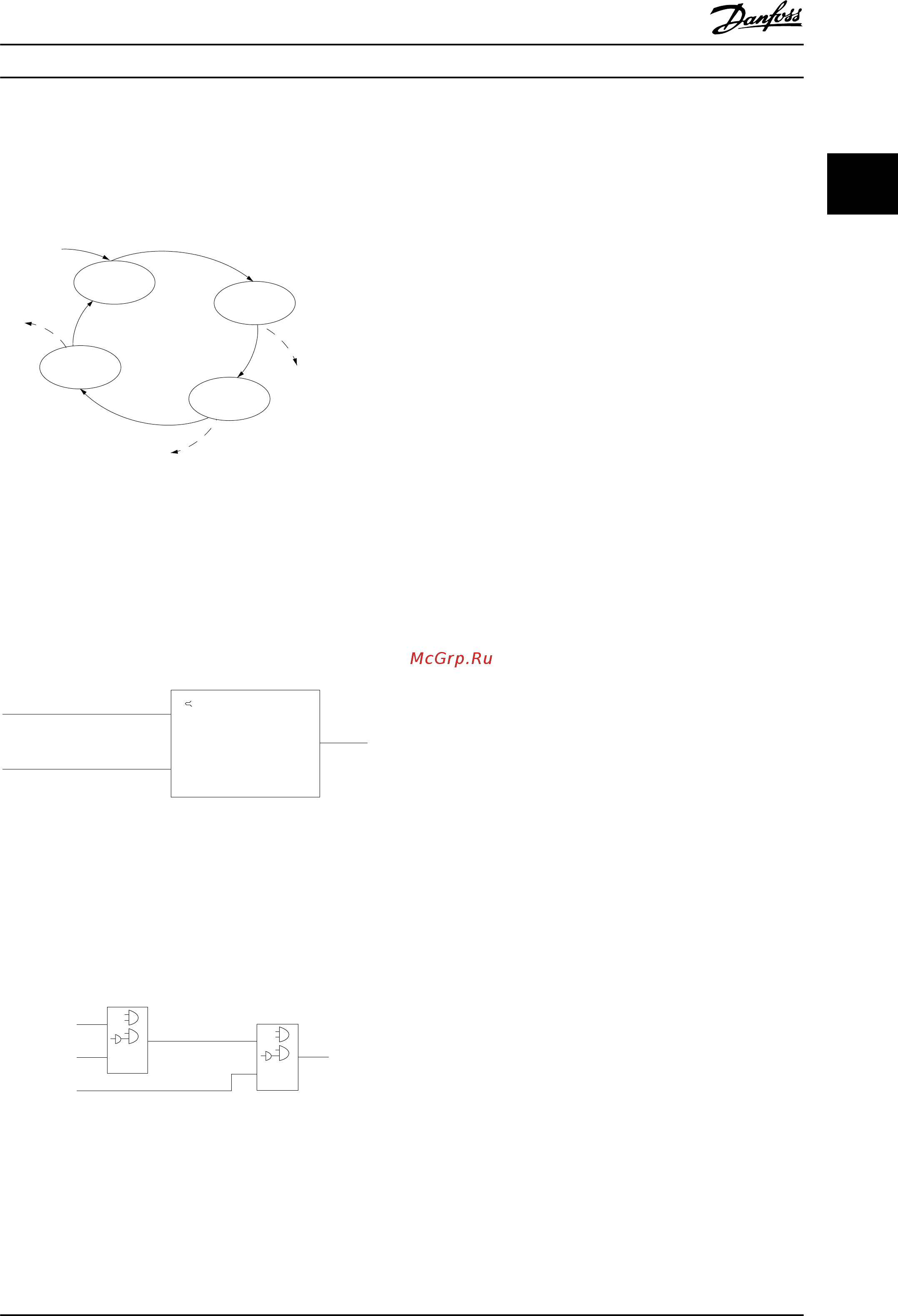

Когда произошло последнее событие/действие,
последовательность начинается снова с события [0]/
действия [0]. На Рисунок 2.35 показан пример с тремя
событиями/действиями:
130BA062.14
State 1
13-51.0
13-52.0
State 2
13-51.1
13-52.1
Start
event P13-01
State 3
13-51.2
13-52.2
State 4
13-51.3
13-52.3
Stop
event P13-02
Stop
event P13-02
Stop
event P13-02
Рисунок 2.35 Последовательность с тремя событиями/
действиями
Компараторы
Компараторы
используются для сравнения
непрерывных переменных (выходной частоты,
выходного тока, аналогового входного сигнала и т. д.) с
фиксированными предустановленными величинами.
Par. 13-11
Comparator Operator
=
TRUE longer than.
. . .
. . .
Par. 13-10
Comparator Operand
Par. 13-12
Comparator Value
130BB672.10
Рисунок 2.36 Компараторы
Правила логики
С
помощью логических операторов И, ИЛИ, НЕ можно
объединять до трех булевых входов (TRUE/FALSE) от
таймеров, компараторов, цифровых входов, битов
состояния и событий.
. . .
. . .
. . .
. . .
Par. 13-43
Logic Rule Operator 2
Par. 13-41
Logic Rule Operator 1
Par. 13-40
Logic Rule Boolean 1
Par. 13-42
Logic Rule Boolean 2
Par. 13-44
Logic Rule Boolean 3
130BB673.10
Рисунок 2.37 Правила логики
2.11 Экстремальные условия работы
Короткое замыкание (фаза–фаза двигателя)
Преобразователь
частоты имеет защиту от короткого
замыкания, основанную на измерении тока в каждой из
трех фаз двигателя или в цепи постоянного тока.
Короткое замыкание между двумя выходными фазами
приводит к перегрузке инвертора по току. Инвертор
отключается отдельно, когда ток короткого замыкания
превышает допустимое значение (аварийный сигнал 16
— отключение с блокировкой).
О защите преобразователя частоты от короткого
замыкания на выходах разделения нагрузки и
торможения см. указания по проектированию для этих
портов.экстремальные рабочие условия
Коммутация на выходе
Коммутация цепей на выходе между двигателем и
преобразователем частоты вполне допустима и не
может повредить преобразователь частоты. Однако
может появиться сообщение о неисправности.
Перенапряжение, создаваемое двигателем в
генераторном режиме
Напряжение в промежуточной цепи увеличивается,
когда двигатель переходит в генераторный режим. Это
происходит в следующих случаях.
1. Нагрузка раскручивает двигатель (при
постоянной выходной частоте
преобразователя), т. е. нагрузка отдает энергию
двигателю.
2. При замедлении (уменьшении скорости) при
большом моменте инерции трение низкое и
времени замедления недостаточно для
рассеивания энергии в виде потерь в
преобразователе частоты, двигателе и
установке.
3. Неверная настройка компенсации скольжения
может привести к повышению напряжения в
цепи постоянного тока.
Блок управления может пытаться скорректировать
изменение скорости, если это возможно (пар.
2-17 Контроль перенапряжения).
При достижении определенного уровня напряжения
инвертор отключается для защиты транзисторов и
конденсаторов промежуточной цепи.
Для выбора способа регулирования уровня напряжения
промежуточной цепи см. параметры 2-10 Функция
торможения и 2-17 Контроль перенапряжения.
Обзор изделия Руководство по проектированию
MG06B350 Danfoss A/S © Вер. 26–03–2014 Все права защищены. 49
