2.6 Общие вопросы ЭМС
2.6.1 Общие вопросы защиты от излучений в соответствии с требованиями ЭМС
Электрические помехи обычно распространяются по проводящим цепям в диапазоне частот от 150 кГц до 30 МГц.
Воздушные
помехи из системы преобразователя частоты в диапазоне частот от 30 МГц до 1 ГГц создаются
инвертором, кабелем двигателя и двигателем.
Емкостные токи в кабеле двигателя, связанные с высоким значением скорости изменения напряжения двигателя dV/
dt, создают токи утечки.
Применение экранированного кабеля двигателя приводит к увеличению тока утечки (см. Рисунок 2.27), поскольку
емкостная проводимость на землю таких кабелей больше, чем у неэкранированных. Если ток утечки не фильтруется,
он вызывает большие помехи в сети в ВЧ-диапазоне ниже приблизительно 5 МГц. Поскольку ток утечки (I
1
)
возвращается в устройство через экран (I
3
), экранированный кабель двигателя принципиально может создавать
только небольшое электромагнитное поле (I
4
).
Экран снижает излучаемые помехи, но увеличивает низкочастотные помехи в сети. Экран кабеля двигателя должен
подключаться к корпусу преобразователя частоты и к корпусу двигателя. Наилучшим образом это делается с
использованием соединенных с экраном зажимов, позволяющих исключить применение скрученных концов экрана
(скруток). Скрутки увеличивают сопротивление экрана на высоких частотах, что снижает эффект экранирования и
увеличивает ток утечки (I
4
).
Если экранированный кабель используется для периферийной шины, для подключения реле, в качестве кабеля
управления, для передачи сигналов и подключения тормоза, экран должен присоединяться к корпусу на обоих
концах. Однако в некоторых случаях может потребоваться разрыв экрана, чтобы исключить возникновение контуров
тока в экране.
1
2
z
z
z
L1
L2
L3
PE
U
V
W
C
S
I
2
I
1
I
3
I
4
C
S
C
S
C
S
C
S
I
4
C
S
z
PE
3
4
5
6
175ZA062.12
1 Провод заземления
2 Экран
3 Питание от сети перем. тока
4 Преобразователь частоты
5 Экранированный кабель двигателя
6 Двигатель

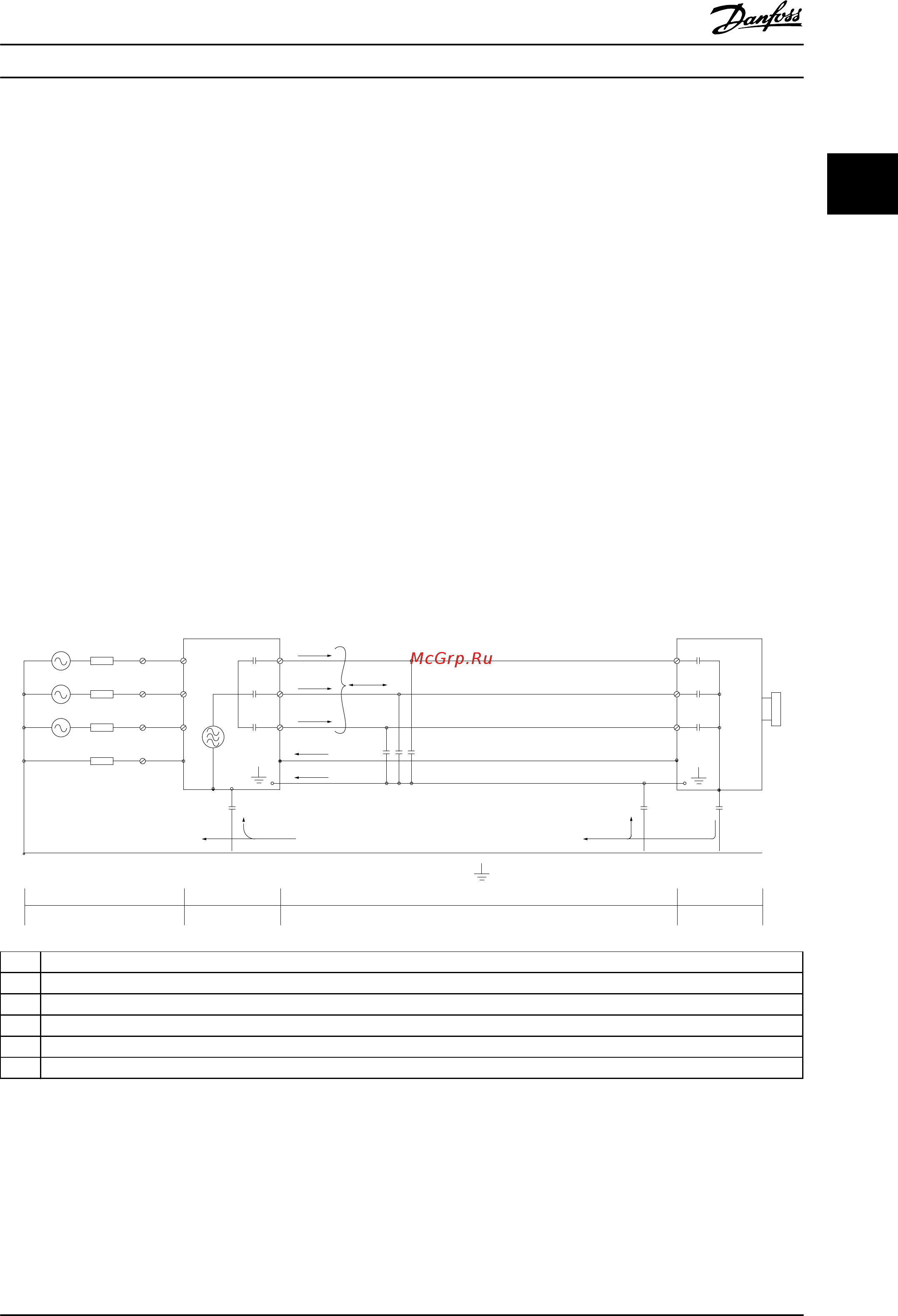

Рисунок 2.27 Защита от излучений в соответствии с требованиями ЭМС
Обзор изделия Руководство по проектированию
MG06B350 Danfoss A/S © Вер. 26–03–2014 Все права защищены. 41
