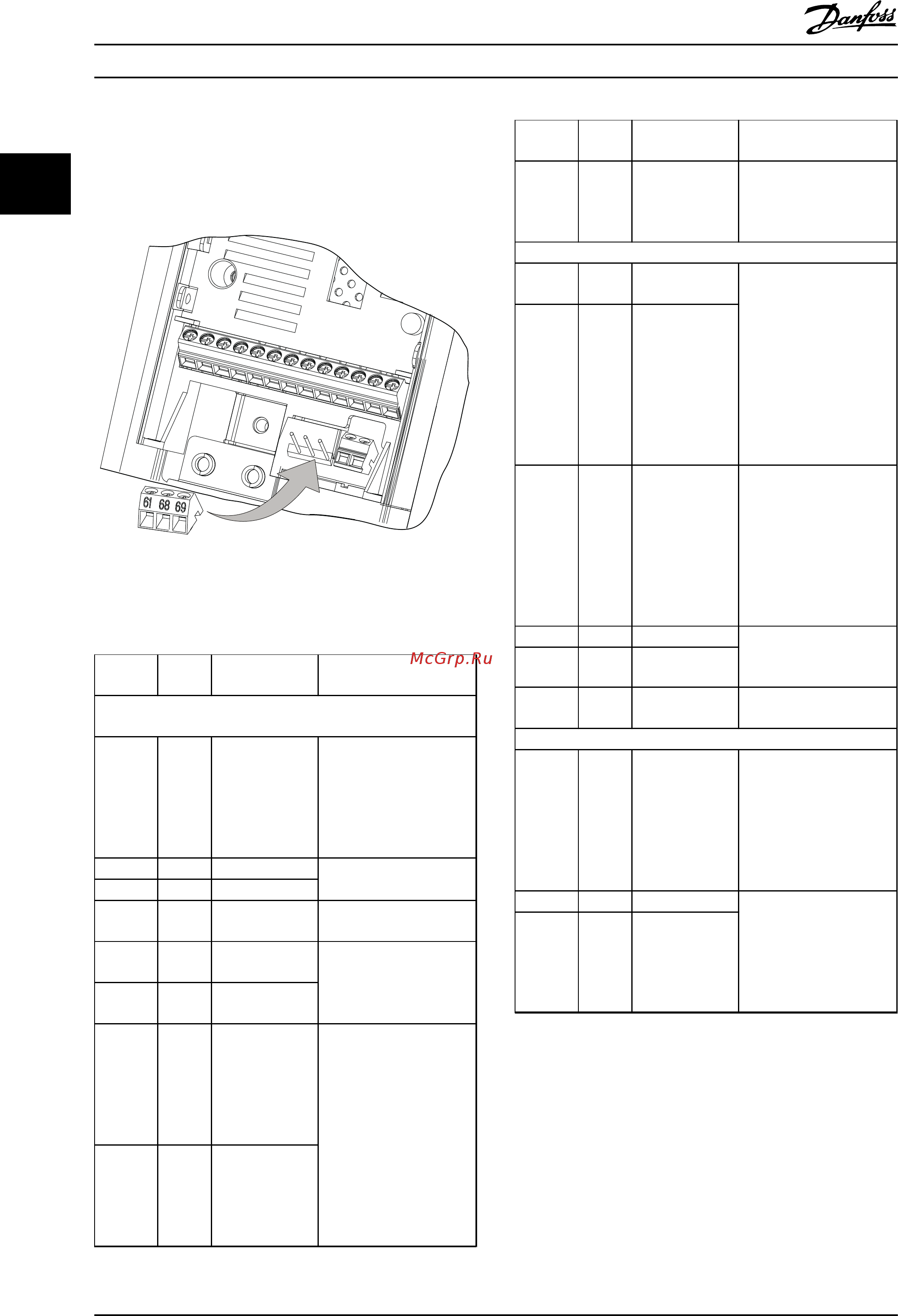

2.2.4.2 Типы клемм управления
Клеммы управления преобразователя частоты показаны
на
Рисунок 2.7. Функции клемм и настройки по
умолчанию приведены в Таблица 2.3.
42 45
12
18
19
27
29
31
32
33
20
50
53
54
55
130BC505.12
Рисунок 2.7 Расположение клемм управления
См. глава
4.2 Общие технические требования для
определений и дополнительной информации.
Клемма
Пара-
метр
Установка
по
умолчанию
Описание
Цифровые входы/выходы, импульсные входы/входы,
энкодер
12 - +24 В пост. тока
Напряжение питания
24
В пост. тока.
Максимальный
выходной ток составляет
100 мА для всех
нагрузок 24 В.
18 5-10 [8] Пуск
Цифровые входы.
19 5-11 [10] Реверс
31 5-16
[0] Не
используется
Цифровой вход
32 5-14
[0] Не
используется
Цифровой вход, энкодер
24
В. Клемма 33 может
использоваться как
импульсный вход.
33 5-15
[0] Не
используется
27
5-12
5-30
Цифровой вход
[2] Выбег,
инверсный
Цифровой
выход [0] Не
используется
Могут выбираться в
качестве
цифрового
входа, цифрового
выхода или импульсного
выхода. По умолчанию
настроены в качестве
цифровых входов.
Клемма 29 может
использоваться как
импульсный вход.
29
5-13
5-31
Цифровой вход
[14]
Фикс. част.
Цифровой
выход [0] Не
используется
Клемма
Пара-
метр
Установка
по
умолчанию
Описание
20 -
Общая клемма для
цифровых
входов и
потенциал 0 В для
питания 24 В.
Аналоговые входы/выходы
42 6-91
[0] Не
используется
Программируемый
аналоговый
выход.
Аналоговый сигнал
составляет 0–20 мА или
4–20 мА при макс.
500 Ом. Могут также
быть
запрограммированы в
качестве цифровых
выходов
45 6-71
[0] Не
используется
50 - +10 В пост. тока
Напряжение питания
10
В пост. тока,
аналоговые входы.
Максимум 15 мА,
обычно используется
для подключения
потенциометра или
термистора.
53 6-1* Задание Аналоговый вход. Могут
выбираться
для
напряжения или тока.
54 6-2* Обратная связь
55 -
Общий для аналогового
входа
Последовательная связь
61 -
Встроенный резистивно-
емкостной
фильтр для
экрана кабеля.
Используется ТОЛЬКО
для подключения экрана
при наличии проблем с
ЭМС.
68 (+) 8-3* Интерфейс RS-485. Для
контактного
сопротивления
предусмотрен
переключатель
платы
управления.
69 (-) 8-3*
Обзор изделия Руководство по проектированию
20 Danfoss A/S © Вер. 26–03–2014 Все права защищены. MG06B350
22
