42
Òåõíè÷åñêîå îáñëóæèâàíèå
Çàìåíà ðàñõîäíûõ äåòàëåé

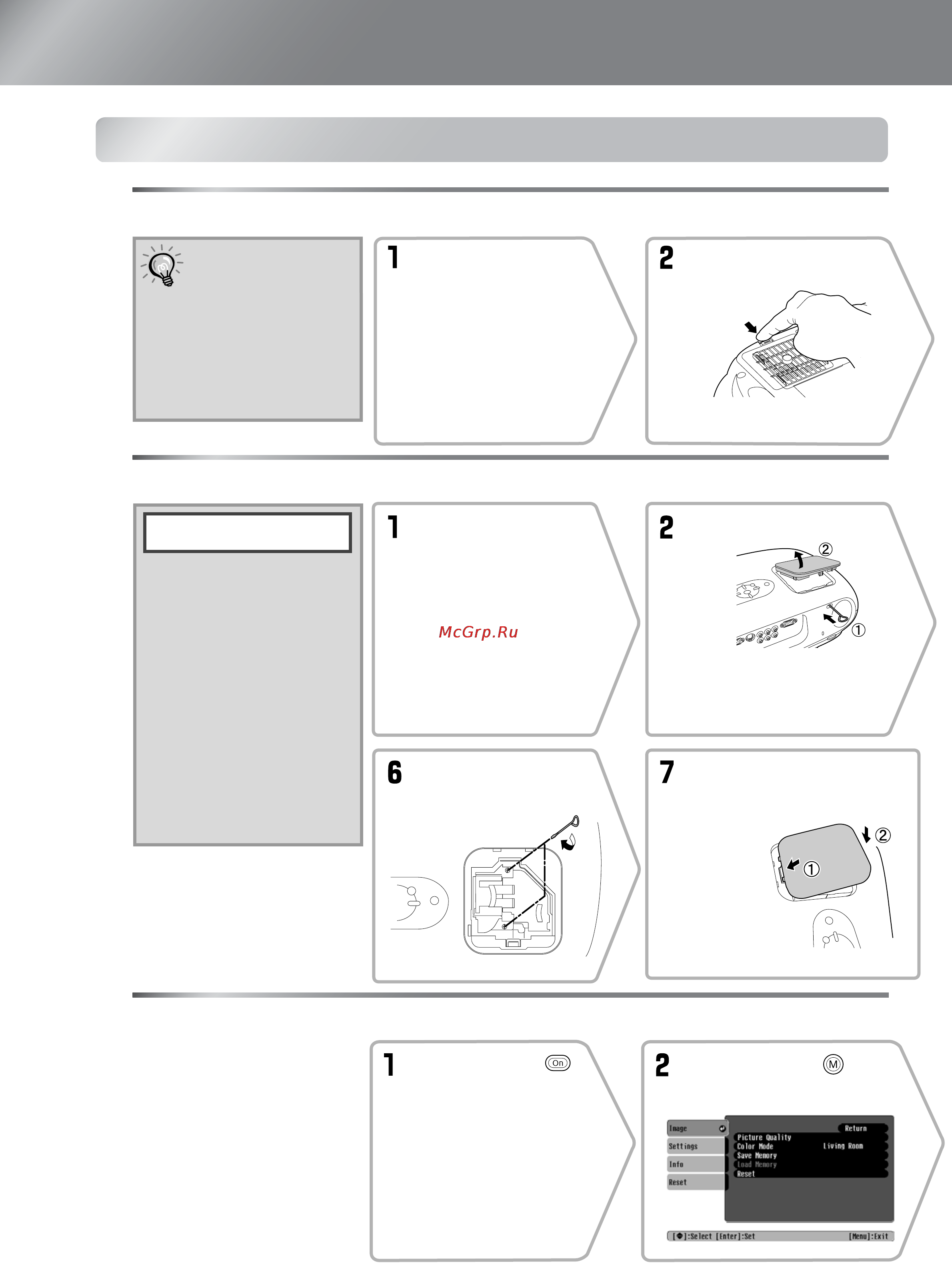

Замена воздушного фильтра
Замена лампы
Сброс таймера работы лампы
Отключите питание
проектора, дождитесь
окончания периода
охлаждения и двух
последовательных
звуковых сигналов
и отключите кабель
электропитания.
Снимите крышку
воздушного фильтра.
Нажмите на язычок
и потяните на себя.
Утилизируйте
использованные
фильтры согласно
требованиям
местного
законодательства.
Воздушный фильтр:
Полипропилен
СОВЕТ
Отключите питание
проектора, дождитесь
окончания периода
охлаждения и двух после-
довательных звуковых
сигналов и отключите
кабель электропитания.
* Подождите пока
лампа остынет
(примерно час).
Снимите крышку лампы.
Чтобы снять крышку,
вставьте отвёртку (входит
в комплект поставки лампы)
в соответствующее отверстие.
Надежно закрутите
винты, крепящие
лампу.
Установите крышку
лампы.
Если лампа перестала
работать и ее нужно
заменить, есть
опасность, что лампа
разбита. Будьте
осторожны при замене
лампы в проекторе,
подвешенном к потолку,
– вы можете
пораниться осколками.
Также вставайте
в стороне от проектора,
а не прямо под ним.
Предупреждение
Нажмите кнопку ,
чтобы включить
питание.
Нажмите кнопку ,
появится меню
конфигурации.
После замены лампы
сбросьте счетчик времени
ее работы.
В проектор встроен таймер,
который отслеживает время
работы лампы. Когда общее
время работы лампы дости-
гает определенного значе-
ния, появляется предупре-
ждающее сообщение
о необходимости замены
лампы.
