61
68
69
+
130BB489.10
RS-485

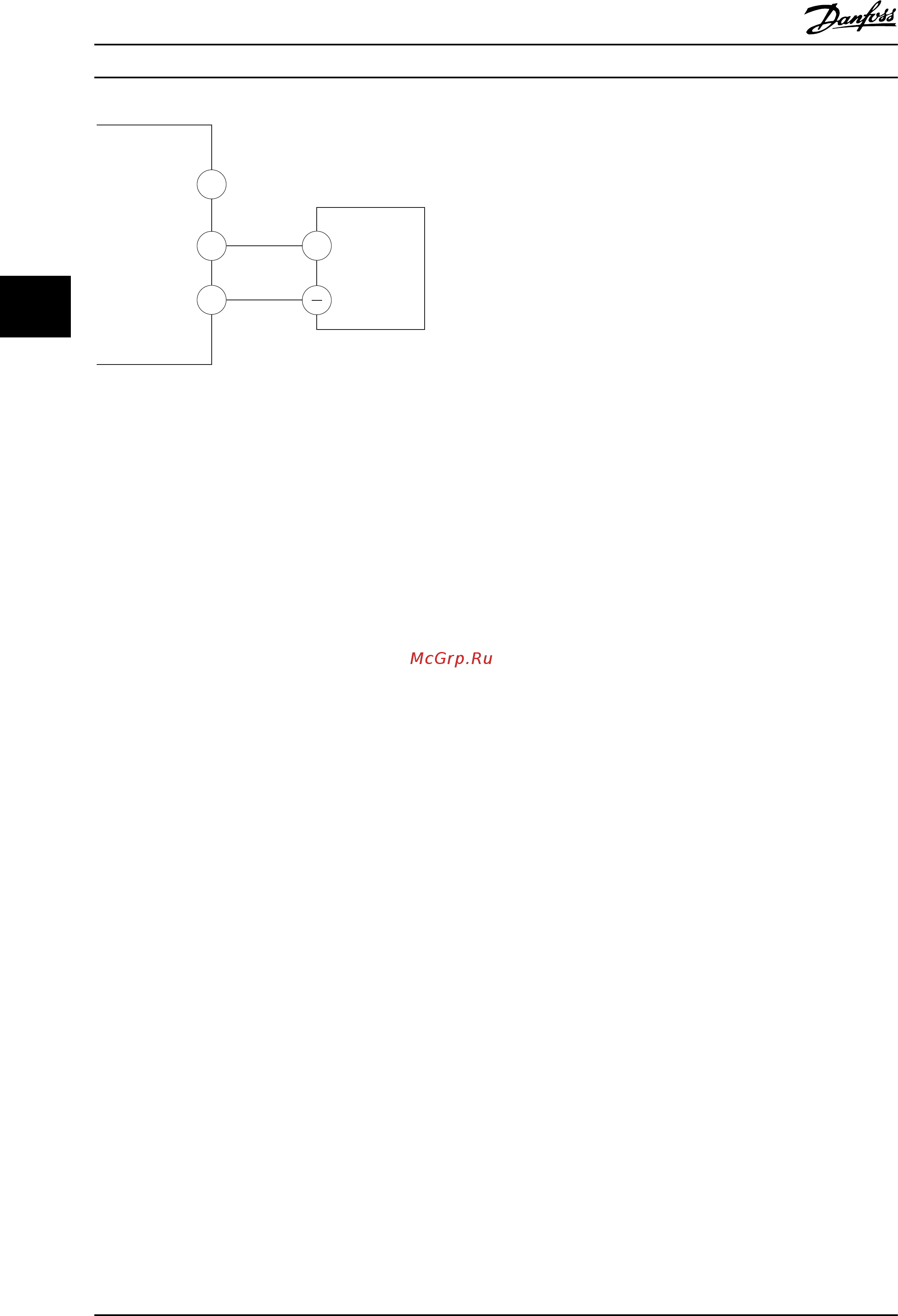

Рисунок 4.11 Схема подключения проводов
последовательной
связи
Для базовой настройки последовательной связи
выберите следующие параметры:
1.
Тип протокола в 8-30 Протокол.
2.
Адрес преобразователя частоты в 8-31 Адрес.
3.
Скорость передачи в 8-32 Скорость передачи
данных.
•
Протоколы связи встроены в преобразователь
частоты.
[0] FC
[1] FC/MC
[2] Modbus RTU
[3] Metasys N2
[9] Опц FC
•
Функции можно программировать удаленно с
использованием программного обеспечения
протокола и подключения RS-485 либо через
группу параметров 8-** Связь и доп. устр.
•
Выбор конкретного протокола связи приводит
к изменению параметров, заданных по
умолчанию, для соблюдения спецификаций
данного протокола и активации
специализированных параметров этого
протокола.
•
В преобразователь частоты можно
устанавливать дополнительные платы для
поддержки дополнительных протоколов связи.
Инструкция по установке и эксплуатации
дополнительных плат находится в
документации к ним.
Электрический монтаж Инструкции по эксплуатации
22 Danfoss A/S © Вер. 10–04–2014 Все права защищены. MG16E350
