6 Примеры настройки для различных применений
Примеры, приведенные в данном разделе, носят справочный характер для наиболее распространенных случаев
применения.
•
Настройки
параметров являются региональными по умолчанию, если не указано иное (выбирается в
0-03 Региональные установки).
•
Параметры, имеющие отношение к клеммам, а также их значения указаны рядом со схемами.
•
В случаях, когда требуются установки переключателя для аналоговых клемм А53 или А54, приводятся
рисунки.
УВЕДОМЛЕНИЕ
При использовании поставляемой по заказу функции безопасного останова между клеммами 12 (или 13) и 37
может
понадобиться перемычка для работы преобразователя частоты с запрограммированными значениями
заводских настроек по умолчанию.
6.1 Примеры применения
6.1.1 Компрессор
Мастер SmartStart инструктирует пользователя во время установки холодильного компрессора и просит его ввести
данные
о компрессоре и системе охлаждения, в которой будет работать преобразователь частоты. Терминология и
единицы измерения, используемые в SmartStart, являются типичными для холодильного оборудования, и поэтому
настройка выполняется за 10–15 простых шагов с использованием всего двух кнопок на LCP.
130BD817.10
Supply
Reference
Night setback
PT 1000 inputs
(optional)
Alarms
Feedback
0/4-20 mA
0-10 V
-1/12 Bar
Refrigerant Rxxx
P
P
54
53

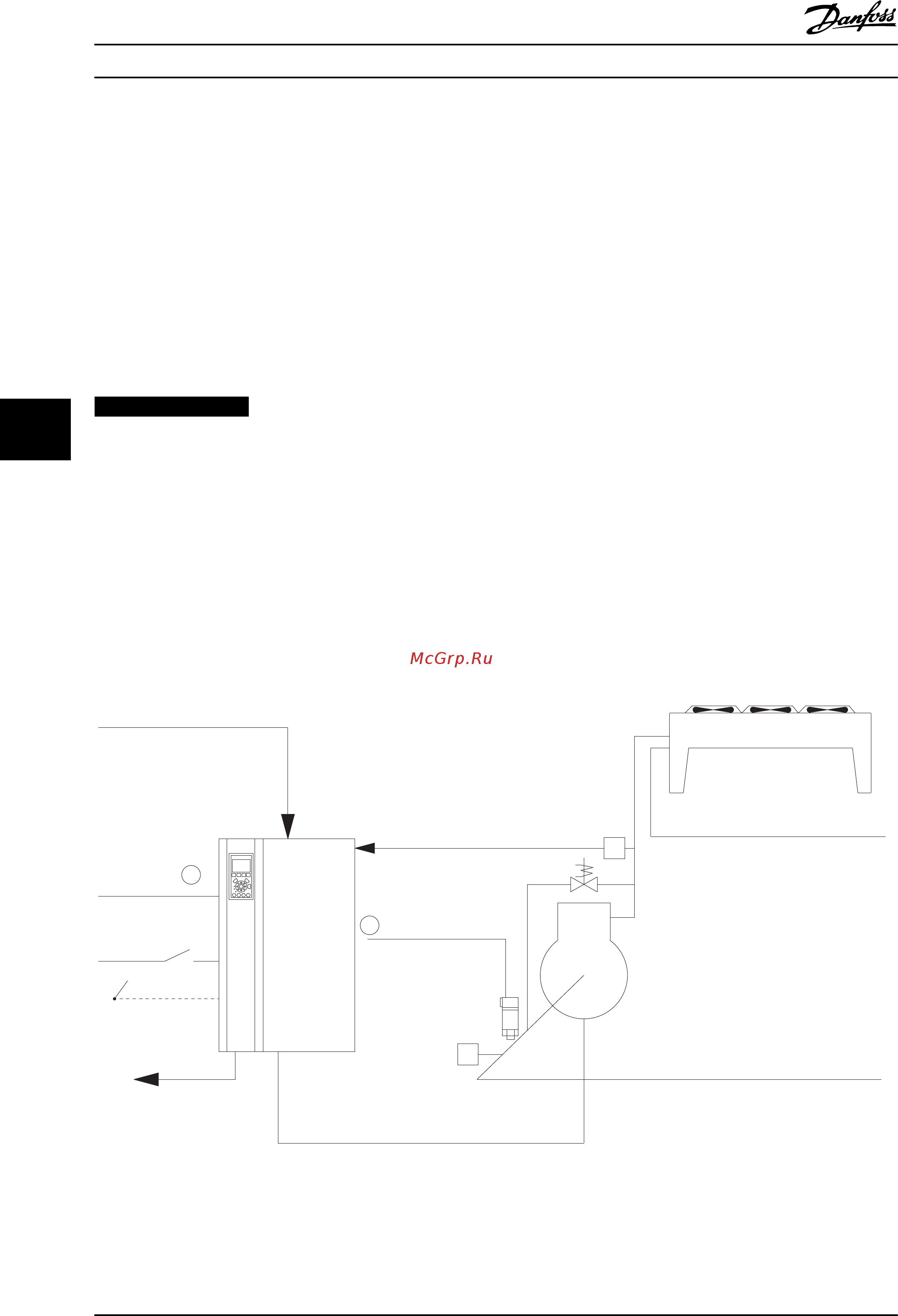

Рисунок 6.1 Стандартный чертеж компрессора с внутренним управлением
Примеры настройки для разли... Инструкции по эксплуатации
34 Danfoss A/S © Вер. 10–04–2014 Все права защищены. MG16E350
