УВЕДОМЛЕНИЕ
Если в строке состояния в нижней части LCP
отображается
сообщение AUTO REMOTE COASTING
(Автоматический удаленный сигнал останова
выбегом) или Аварийный сигнал 60, Внешн.блокировка,
устройство готово к работе, но не хватает входного
сигнала на клемме, например, 27. Подробнее см. в
глава 4.8.3 Разрешение работы двигателя (клемма
27).
5.3 Работа панели местного управления
5.3.1 Панель местного управления
Панель местного управления (LCP) представляет собой
комбинацию
дисплея и клавиатуры и расположена на
передней части преобразователя.
LCP выполняет несколько пользовательских функций:
•
Пуск, останов и регулирование скорости в
режиме местного управления.
•
Отображение рабочих данных, состояния,
предупреждений и оповещений.
•
Программирование функций преобразователя
частоты.
•
Ручной сброс преобразователя частоты после
сбоя, если автоматический сброс отключен.
УВЕДОМЛЕНИЕ
Для использования ПК в процессе ввода в
эксплуатацию установите Средство конфигурирования
MCT 10. Это программное обеспечение можно
загрузить из Интернета (базовая версия) или заказать
с использованием номера для заказа 130B1000
(версия с расширенными возможностями). Для
получения дополнительных сведений и загрузки ПО
см. www.danfoss.com/BusinessAreas/DrivesSolutions/
Software+MCT10/MCT10+Downloads.htm.
5.3.2 Вид LCP
LCP разделена на четыре функциональные зоны (см.
Рисунок
5.1).
A. Область экрана
B. Кнопки меню дисплея
C. Навигационные кнопки и световые
индикаторы (светодиоды)
D. Кнопки управления и сброса
130BD512.10
Auto
on
Reset
Hand
on
O
Status
Quick
Menu
Main
Menu
Alarm
Log
Back
Cancel
Info
OK
Status
1(1)
0.00 kW
O Remote Stop
0.0Hz
On
Alarm
Warn.
A
0.00 A
0.0 %
B
C
D
2605 kWh
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18 19 20 21

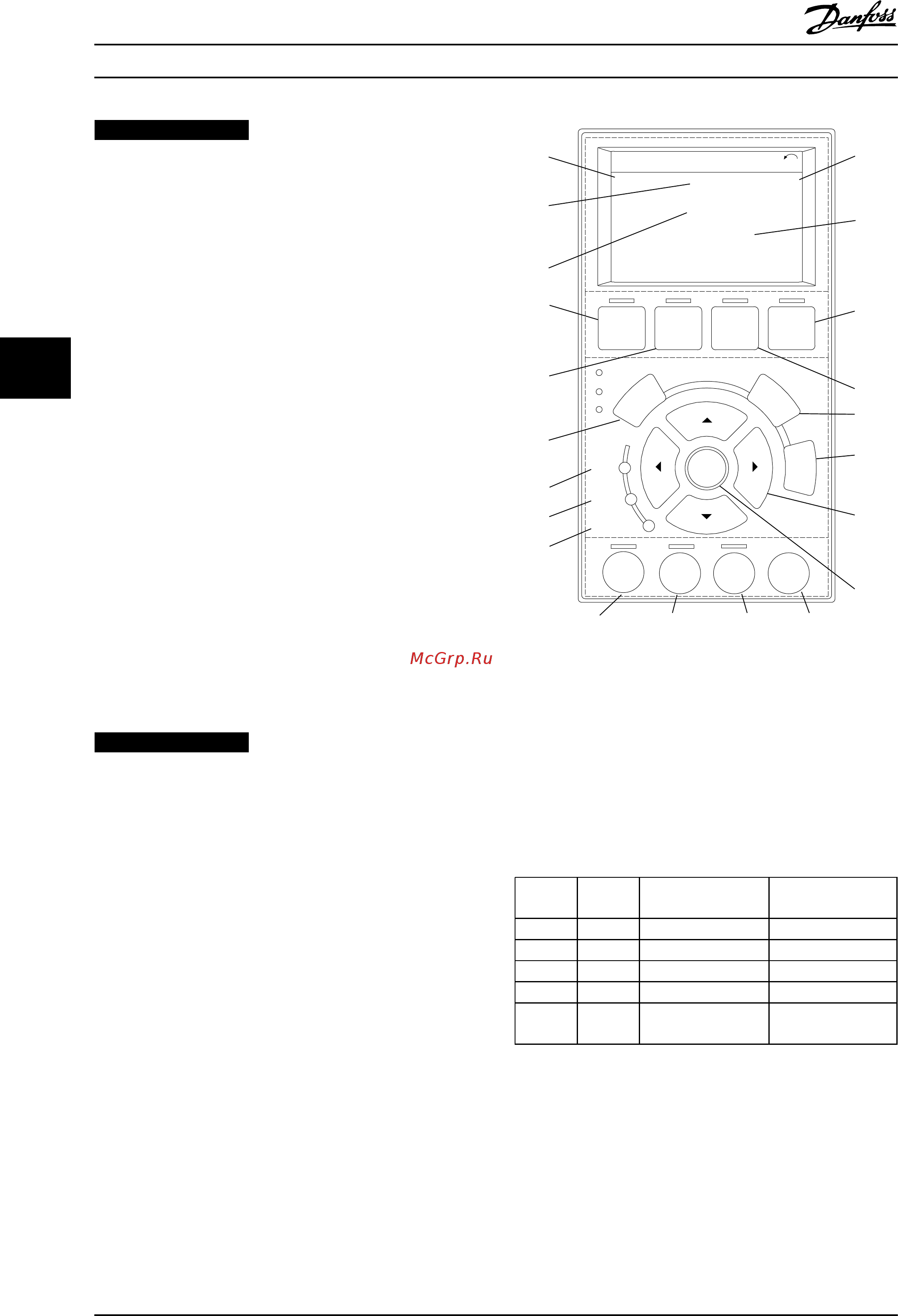

Рисунок 5.1 Панель местного управления (LCP)
A.
Область экрана
Дисплей включается при подключении преобразователя
частоты к сети питания, клемме шины постоянного тока
или внешнему источнику питания 24 В.
Отображаемая на LCP информация может быть
настроена в соответствии с требованиями конкретного
применения. Выберите дополнительное оборудование в
быстром меню Q3-13 Настройки дисплея.
Выноска Дисплей Номер параметра Настройка по
умолчанию
1 1.1 0-20 Задание, %
2 1.2 0-21 Ток двигателя
3 1.3 0-22 Мощность [кВт]
4 2 0-23 Частота
5 3 0-24 Счетчик киловатт-
часов
Таблица 5.1 Пояснения к Рисунок 5.1 Область экрана
Ввод в эксплуатацию Инструкции по эксплуатации
26 Danfoss A/S © Вер. 10–04–2014 Все права защищены. MG16E350
