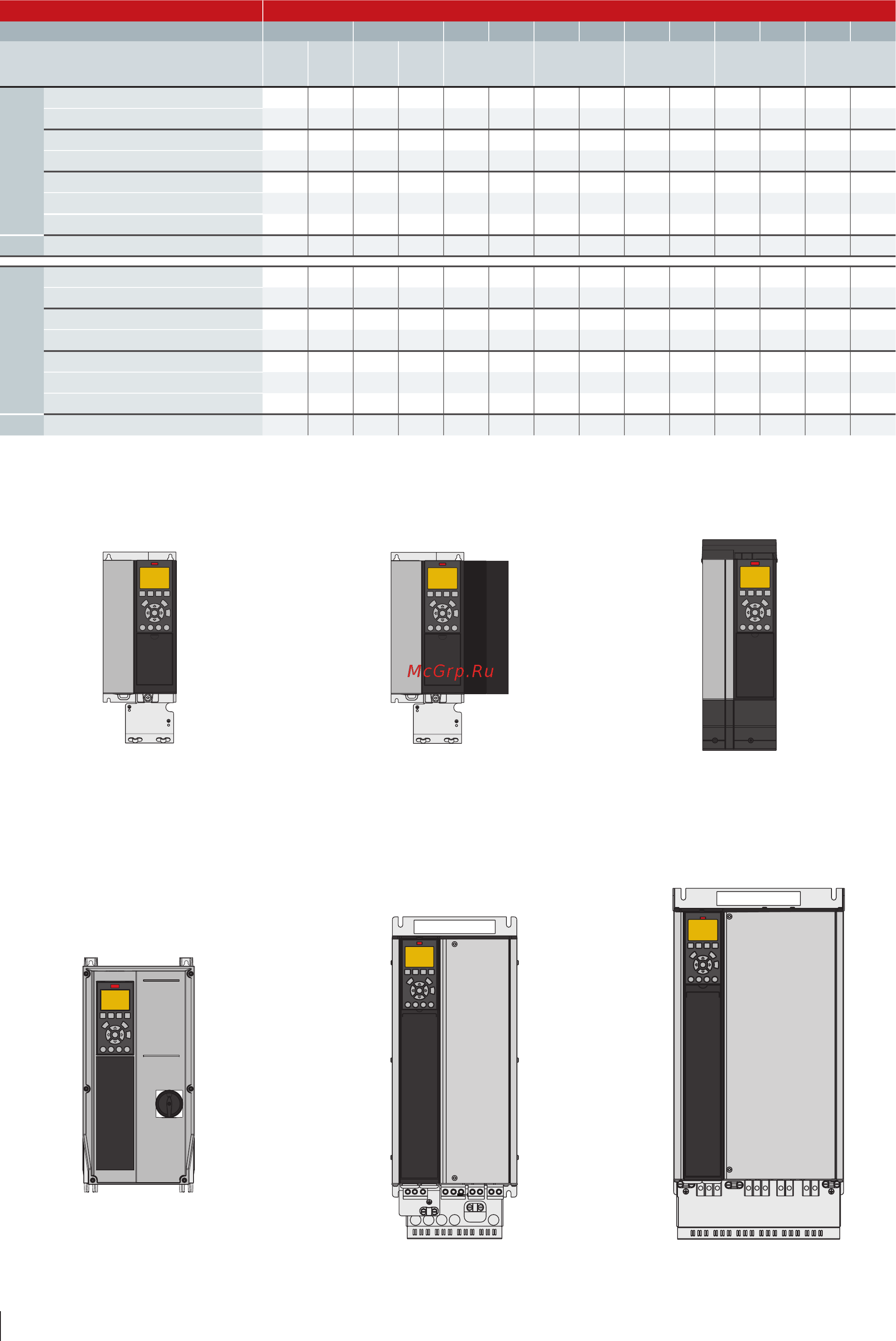

![Danfoss VLT HVAC Drive FC-102P15KT2 [30/52] Габаритные размеры корпусов a b и c](/img/pdf.png)
Danfoss VLT HVAC Drive FC-102P15KT2 [30/52] Габаритные размеры корпусов a b и c
![Danfoss VLT HVAC Drive FC-102P15KT2 [30/52] Габаритные размеры корпусов a b и c](/views2/1559642/page30/bg1e.png)
A4 IP55 с разъединителем сети
B4 IP20
A3 с комплектом IP21/Type 12/NEMA 1A3 IP 20 с доп. платой в гнезде C
30
Danfoss Drives · DKDD.PB.102.A9.50
Габаритные размеры корпусов A, B и C
VLT® HVAC Drive
Размер корпуса A2 A3 A4 A5 B1 B2 B3 B4 C1 C2 C3 C4
Класс защиты [IEC/UL]
IP20,
шасси
IP21
Type 1
IP20,
шасси
IP21
Type 1
IP55/Type 12
IP66/Type 4X
IP21/Type 1
IP55/Type 12
IP66/Type 4X
IP00/шасси
IP21/Type 1
IP55/Type 12
IP66/Type 4X
IP00/шасси
мм
Высота 268 375 268 375 390 420 480 650 399 520 680 770 550 660
Высота с развязывающей панелью 374 – 374 – – – – – 420 595 – – 630 800
Ширина 90 90 130 130 200 242 242 242 165 230 308 370 308 370
Ширина с одним доп. устройством С 130 130 170 170 – 242 242 242 205 230 308 370 308 370
Глубина 205 207 205 207 175 200 260 260 249 242 310 335 333 333
Глубина с доп. устройством A, B 220 222 220 222 175 200 260 260 262 242 310 335 333 333
Глубина с разъединителем сети – – – – 206 224 289 290 – – 344 378 – –
кг Вес 4,9 5,3 6 7 9,7 14,2 23 27 12 23,5 45 64 35 50
дюйм
Высота 10,6 14,8 10,6 14,8 15,4 16,6 18,9 25,6 15,8 20,5 26,8 30,4 21,7 26
Высота с развязывающей панелью 14,8 – 14,8 – – – – – 16,6 23,5 – – 24,8 31,5
Ширина 3,6 3,6 5,2 5,2 7,9 9,6 9,6 9,6 6,5 9,1 12,2 14,6 12,2 14,6
Ширина с одним доп. устройством С 5,2 5,2 6,7 6,7 – 9,6 9,6 9,6 8,1 9,1 12,2 14,6 12,2 14,6
Глубина 8,1 18,2 8,1 8,2 6,9 7,9 10,3 10,3 9,8 9,6 12,3 13,2 13 13
Глубина с разъединителем сети – – – – 8,2 8,9 11,4 11,5 – – 13,6 14,9 – –
Глубина с доп. устройством A, B 8,7 8,8 8,7 8,8 6,9 7,9 10,3 10,3 10,4 9,6 12,3 13,2 13 13
фунт
Вес 10,8 11,7 14,6 15,5 21,5 31,5 50,7 59,6 26,5 52 99,3 143,3 77,2 110,2
A3 IP20/шасси
с развязывающей панелью
C3 IP20
