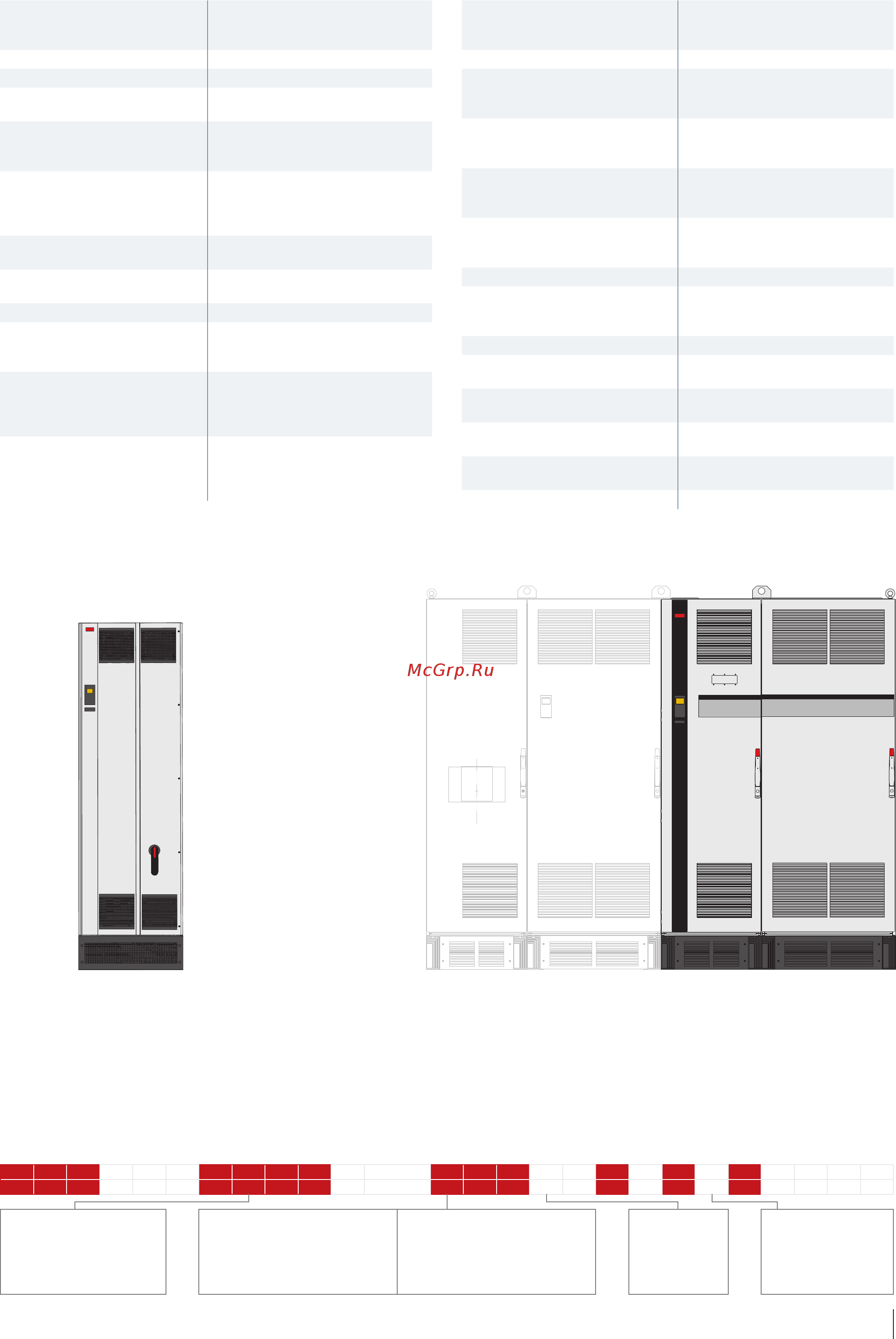

VLT® Low Harmonic Drive
VLT® Advanced Active Filter AAF 006
39
Danfoss Drives · DKDD.PB.102.A9.50
Код типа VLT® Advanced Active Filter
Разные фильтры VLT® Active Filter можно с легкостью настраивать в соответствии с запросами заказчика на веб-сайте drives.danfoss.com
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 .. 39
A A F 0 0 6 A x x x T 4 E x x H x x G C x x x S . X
8–10:
190: поправочный ток 190 А
250: поправочный ток 250 А
310: поправочный ток 310 А
400: поправочный ток 400 А
13–15:
E21: IP 21/NEMA 1
E2M: IP 21/NEMA 1 с экраном сети
питания
C2M: IP21/NEMA 1 с тыльным каналом
из нержавеющей стали и экраном сети
питания
E54: IP 54/NEMA 12
E5M: IP 54/NEMA 12 с экраном сети
питания
C5M: IP54/NEMA 12 с тыльным каналом
из нержавеющей стали и экраном сети
питания
16–17:
HX: без фильтра
ВЧ-помех
H4: фильтр
ВЧ-помех, класс A1
21:
X: нет доп. устройств
сетевого питания
3: расцепитель
и предохранитель
7: предохранитель
Тип фильтра
3P/3W, активный
шунтирующий фильтр
(TN, TT, IT)
Частота 50–60 Гц, ±5 %
Корпуса IP 21 – NEMA 1, IP 54 – NEMA 12
Макс. предварительное
искажение напряжения
10 %
20 % с ухудшением характеристик
Эксплуатационная
температура воздуха
0–40 °C
+5 °C с ухудшением характеристик
–10 °C с ухудшением характеристик
Высота над уровнем моря
1000 м без снижения номинальных
характеристик,
3000 м с ухудшением характеристик
(5 %/1000 м)
Стандарты ЭМС
IEC61000-6-2
IEC61000-6-4
Покрытие цепей
Конформное покрытие
– в соотв. с ISA S71.04-1985, класс G3
Языки 18 различных
Режимы компенсации
гармонических искажений
Выборочный или общий
(90 % среднекв. подавления
гармоник)
Спектр компенсации
гармонических искажений
От 2-й до 40-й в общем режиме,
включая гармоники 3-ю, 5-ю, 7-ю,
11-ю, 13-ю, 17-ю, 19-ю, 23-ю, 25-ю в
выборочном режиме
Ток отдельных гармоник
в селективном режиме
I5: 63 %, I7: 45 %, I11: 29 %,
I13: 25 %, I17: 18 %, I19: 16 %,
I23: 14 %, I25: 13 %
Компенсация реактивного тока
Да. Ведущая (емкостная) или
отстающая (индуктивная) до
целевого коэффициента мощности
Уменьшение мерцания Да
Приоритет компенсации
Программируется на гармоники
или коэффициент реактивной
мощности
Опция параллельного
подключения
До 4 устройств одинаковой номи-
нальной мощности в конфигура-
ции «ведущий/ведомый»
Поддержка трансформаторов
тока (поставляется заказчиком,
монтаж на месте)
Вторичная обмотка на 1 А и на 5 А
с автоматической подстройкой
класса 0,5 или лучше
Цифровые входы/выходы
4 (2 программируемых).
Программируемая логика
PNP или NPN
Интерфейс связи RS485, USB1.1
Тип управления
Прямое управление
по гармоникам
(для ускоренного реагирования)
Время отклика < 15 мс (включая аппаратное)
Время подавления гармониче-
ских колебаний (5–95 %)
< 15 мс
Время подавления реактивных
колебаний (5–95 %)
< 15 мс
Макс. выход за установленные
пределы
5 %
Частота коммутации
Пошаговое управление
в диапазоне 3–18 кГц
Средняя частота коммутации 3–4,5 кГц
Технические характеристики фильтра VLT® Advanced Active Filter
