Danfoss VLT HVAC Drive FC-102P15KT2 [33/52] Габаритные размеры корпусов d
![Danfoss VLT HVAC Drive FC-102P15KT2 [33/52] Габаритные размеры корпусов d](/views2/1559642/page33/bg21.png)
D3h/D4h E1h F
33
Danfoss Drives · DKDD.PB.102.A9.50

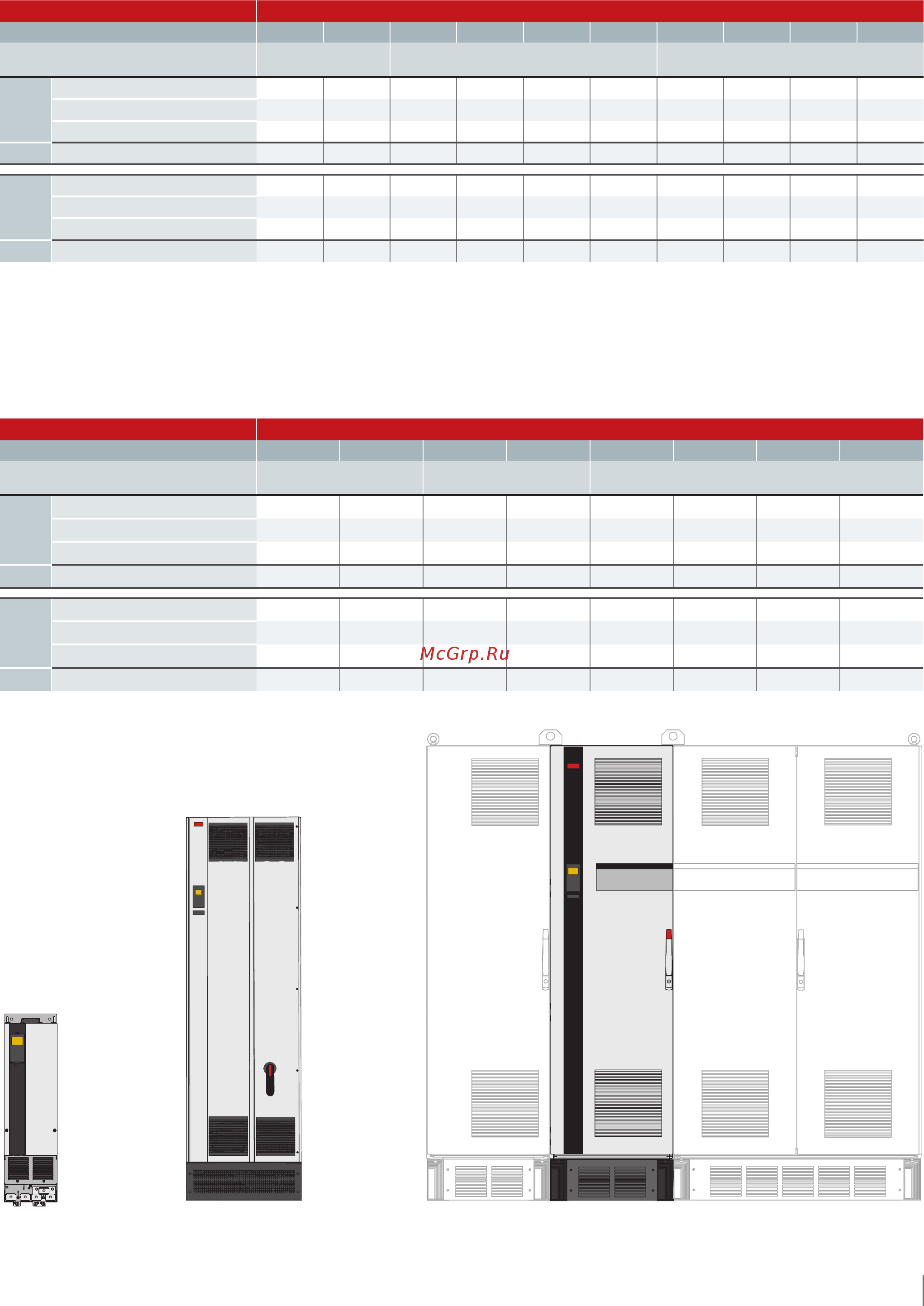

Габаритные размеры корпусов D
VLT® HVAC Drive
Размер корпуса D1h D2h D3h D3h
(1)
D4h D4h
(1)
D5h
(2)
D6h
(3)
D7h
(4)
D8h
(5)
Класс защиты [IEC/UL]
IP21/Type 1
IP54/Type 12
IP20/шасси
IP21/Type 1
IP54/Type 12
мм
Высота 901,0 1107,0 909,0 1026,5 1122,0 1293,8 1324,0 1663,0 1978,0 2284,0
Ширина 325,0 420,0 250,0 250,0 350,0 350,0 325,0 325,0 420,0 420,0
Глубина 378,4 378,4 375,0 375,0 375,0 375,0 381,0 381,0 386,0 406,0
кг Вес 62,0 125,0 62,0 108,0 125,0 179,0 99,0 128,0 185,0 232,0
дюйм
Высота 35,5 43,6 35,8 39,6 44,2 50,0 52,1 65,5 77,9 89,9
Ширина 12,8 12,8 19,8 9,9 14,8 13,8 12,8 12,8 16,5 16,5
Глубина 14,9 14,9 14,8 14,8 14,8 14,8 15,0 15,0 15,2 16,0
фунт
Вес 136,7 275,6 136,7 238,1 275,6 394,6 218,3 282,2 407,9 511,5
(1)
размеры с клеммами цепи разделения нагрузки или рекуперации.
(2)
D5h используется с опциями разъединителя и/или тормозного прерывателя.
(3)
D6h используется с опциями контактора и/или автоматического выключателя.
(4)
D7h используется с опциями разъединителя и/или тормозного прерывателя.
(5)
D8h используется с опциями контактора и/или автоматического выключателя.
Габаритные размеры корпусов E и F
VLT® HVAC Drive
Типоразмер E1h E2h E3h E4h F1 F2 F3 F4
Класс защиты [IEC/UL]
IP21/Type 1
IP54/Type 12
IP20/шасси
IP21/Type 1
IP21/Type 1
IP54/Type 12
мм
Высота
2043,0 2043,0 1578,0 1578,0 2204,0 2204,0 2204,0 2204,0
Ширина
602,0 698,0 506,0 604,0 1400,0 1800,0 2000,0 2400,0
Глубина
513,0 513,0 482,0 482,0 606,0 606,0 606,0 606,0
кг Вес
295,0 318,0 272,0 295,0 1017,0 1260,0 1318,0 1561,0
дюйм
Высота
80,4 80,4 62,1 62,1 86,8 86,8 86,8 86,8
Ширина
23,7 27,5 199,9 23,9 55,2 70,9 78,8 94,5
Глубина
20,2 20,2 19,0 19,0 23,9 23,9 23,9 23,9
фунт
Вес
650,0 700,0 600,0 650,0 2242,1 2777,9 2905,7 3441,5
