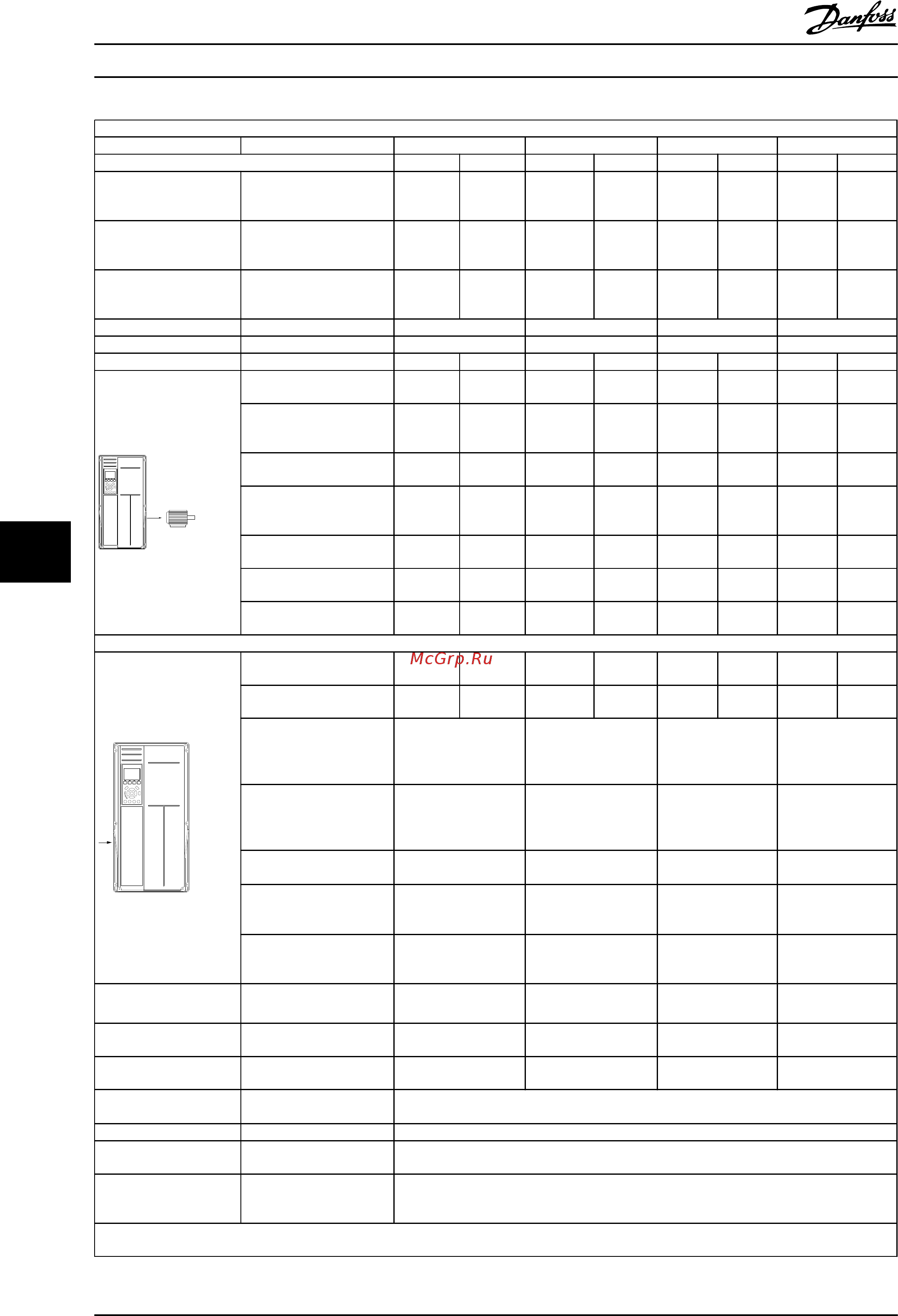

Питание от сети 3 x 380–480 В перем. тока
FC 302 P250 P315 P355 P400
Высокая/нормальная нагрузка* HO NO HO NO HO NO HO NO
Типовая выходная
мощность на валу [кВт]
при напряжении 400 В
250 315 315 355 355 400 400 450
Типовая мощность на
валу [л.с.] при
напряжении 460 В
350 450 450 500 500 600 550 600
Типовая выходная
мощность на валу [кВт]
при напряжении 480 В
315 355 355 400 400 500 500 530
Корпус IP21 E9 E9 E9 E9
Корпус IP54 E9 E9 E9 E9
Выходной ток
130BA230.10
Непрерывный
(при 400 В) [A]
480 600 600 658 658 745 695 800
Прерывистый
(перегрузка 60 с)
(при 400 В) [А]
720 660 900 724 987 820 1043 880
Непрерывный
(при 460/ 480 В) [A]
443 540 540 590 590 678 678 730
Прерывистый
(перегрузка 60 с)
(при 460/ 480 В) [А]
665 594 810 649 885 746 1017 803
Длительная мощность
(при 400 В) [кВА]
333 416 416 456 456 516 482 554
Длительная мощность
(при 460 В) [кВА]
353 430 430 470 470 540 540 582
Длительная мощность
(при 480 В) [кВА]
384 468 468 511 511 587 587 632
Макс. входной ток
130BA229.10
Непрерывный
(при 400 В) [A]
472 590 590 647 647 733 684 787
Непрерывный
(при 460/ 480 В) [A]
436 531 531 580 580 667 667 718
Макс. сечение кабеля,
сети, двигателя и цепи
разделения нагрузки
[мм² (AWG
2)
)]
4x240
(4x500 mcm)
4x240
(4x500 mcm)
4x240
(4x500 mcm)
4x240
(4x500 mcm)
Макс. поперечное
сечение кабеля, цепь
торможения [мм²
(AWG
2)
)]
2 x 185
(2 x 350 mcm)
2 x 185
(2 x 350 mcm)
2 x 185
(2 x 350 mcm)
2 x 185
(2 x 350 mcm)
Макс. внешние сетевые
предохранители [A]
1
700 900 900 900
Оценочное значение
потери мощности
при 400 В [Вт]
4)
6704 7528 8671 9469
Оценочное значение
потери мощности
при 460 В [Вт]
5930 6724 7820 8527
Оценочные потери
фильтра, 400 В
6607 7049 7725 8234
Оценочные потери
фильтра, 460 В
6670 7023 7697 8099
Вес,
корпус IP21, IP 54 [кг]
596 623 646 646
Коэффициент полезного
действия
4)
0,96
Вых. частота 0–600 Гц
Отключение при
перегреве радиатора
110 °C
Отключение силовой
платы при повышении
внешней температуры
68 °C
* Высокая перегрузка = 160-процентный крутящий момент в течение 60 с, нормальная перегрузка = 110-процентный крутящий
момент в течение 60 с
Общие технические требовани... Привод VLT Automation Low Harmonic Drive Инструкция по эксплуатации
152 MG34O250 – VLT
®
является зарегистрированным товарным знаком компании Danfoss
