4.6 Электрический монтаж
4.6.1 Подключение электропитания
Кабели и предохранители
ПРИМЕЧАНИЕ
Общая информация о кабелях
Вся система кабелей должна соответствовать
государственным и местным нормам и правилам в
отношении сечения и температуры окружающей среды.
Для применений, соответствующих требованиям UL,
следует использовать медные проводники 75 °C.
Медные проводники 75 и 90 °C термически подходят
для использования с преобразователем частоты без
соблюдения требований UL.
Силовые кабели подключают, как показано ниже.
Сечения кабелей должны соответствовать номинальным
токовым нагрузкам и местным нормативам. Подробнее
см. в 8.1.1 Длина и сечение кабелей:.
Для защиты преобразователя частоты следует
использовать рекомендуемые плавкие предохранители
или блок должен иметь встроенные предохранители.
Рекомендуемые предохранители указаны в таблицах в
разделе о плавких предохранителях. Защита с помощью
плавких предохранителей должна обязательно
соответствовать местным нормам и правилам.

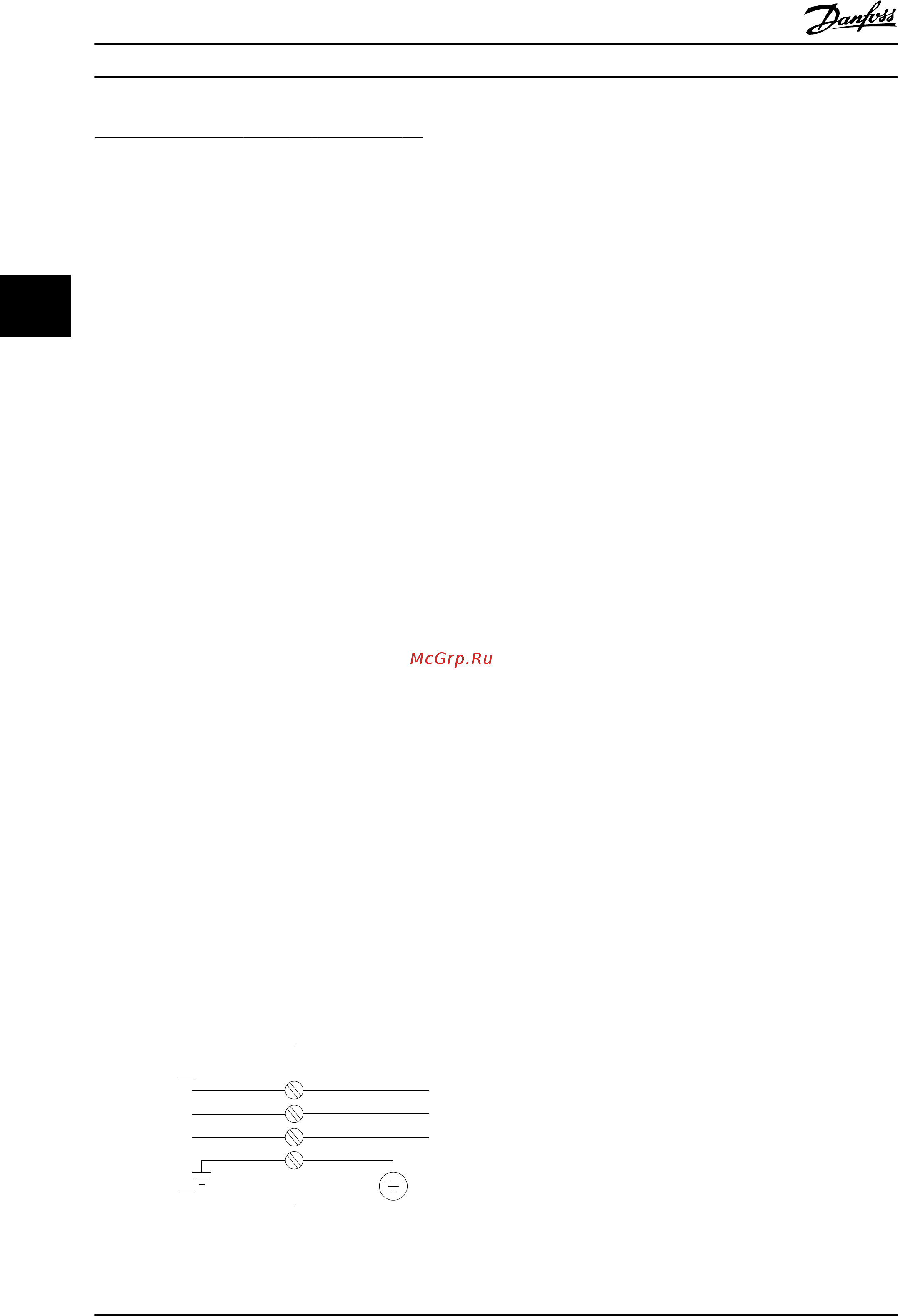

Подключение сети осуществляется через сетевой
выключатель, если он предусмотрен.
3 Phase
power
input
130BA026.10
91 (L1)
92 (L2)
93 (L3)
95 PE
ПРИМЕЧАНИЕ
Рекомендуется использовать экранированные/
бронированные кабели, соответствующие требованиям
по ограничению электромагнитного излучения в
соответствии с нормативами ЭМС. Если используется
неэкранированный/небронированный кабель, см.
4.6.13 Силовые и управляющие провода для
неэкранированных кабелей.
Сведения об определении размеров поперечного
сечения и длины кабеля двигателя см. в 8 Общие
технические требования.
Экранирование кабелей:
Избегайте производить монтаж с помощью скрученных
концов экрана (оплетки). Это снижает эффективность
экранирования на высоких частотах. Если необходимо
разорвать экран для монтажа разъединителя или
контактора двигателя, то далее следует восстановить
его непрерывность, обеспечивая минимально
возможное сопротивление высоких частот.
Присоедините экран кабеля двигателя к развязывающей
панели преобразователя частоты и к металлическому
корпусу двигателя.
При подключении экрана обеспечьте максимально
возможную площадь контакта (применяйте кабельный
зажим). Для этих работ используются монтажные
приспособления из комплекта поставки
преобразователя частоты.
Длина и сечение кабелей:
Преобразователь частоты протестирован на ЭМС при
заданной длине кабеля. Для снижения уровня помех и
токов утечки кабель двигателя должен быть как можно
короче.
Частота коммутации:
При использовании преобразователей частоты
совместно с синусоидальными фильтрами,
предназначенными для снижения акустического шума
двигателя, частота коммутации должна устанавливаться
в соответствии с указаниями в 14-01 Частота
коммутации.
Монтаж
Привод VLT Automation Low Harmonic Drive Инструкция по эксплуатации
34 MG34O250 – VLT
®
является зарегистрированным товарным знаком компании Danfoss
