12
18
27
29
32
37
+24V
Par. 5-10
Par. 5-12
Par. 5-13
Par. 5-14
130BA021.12

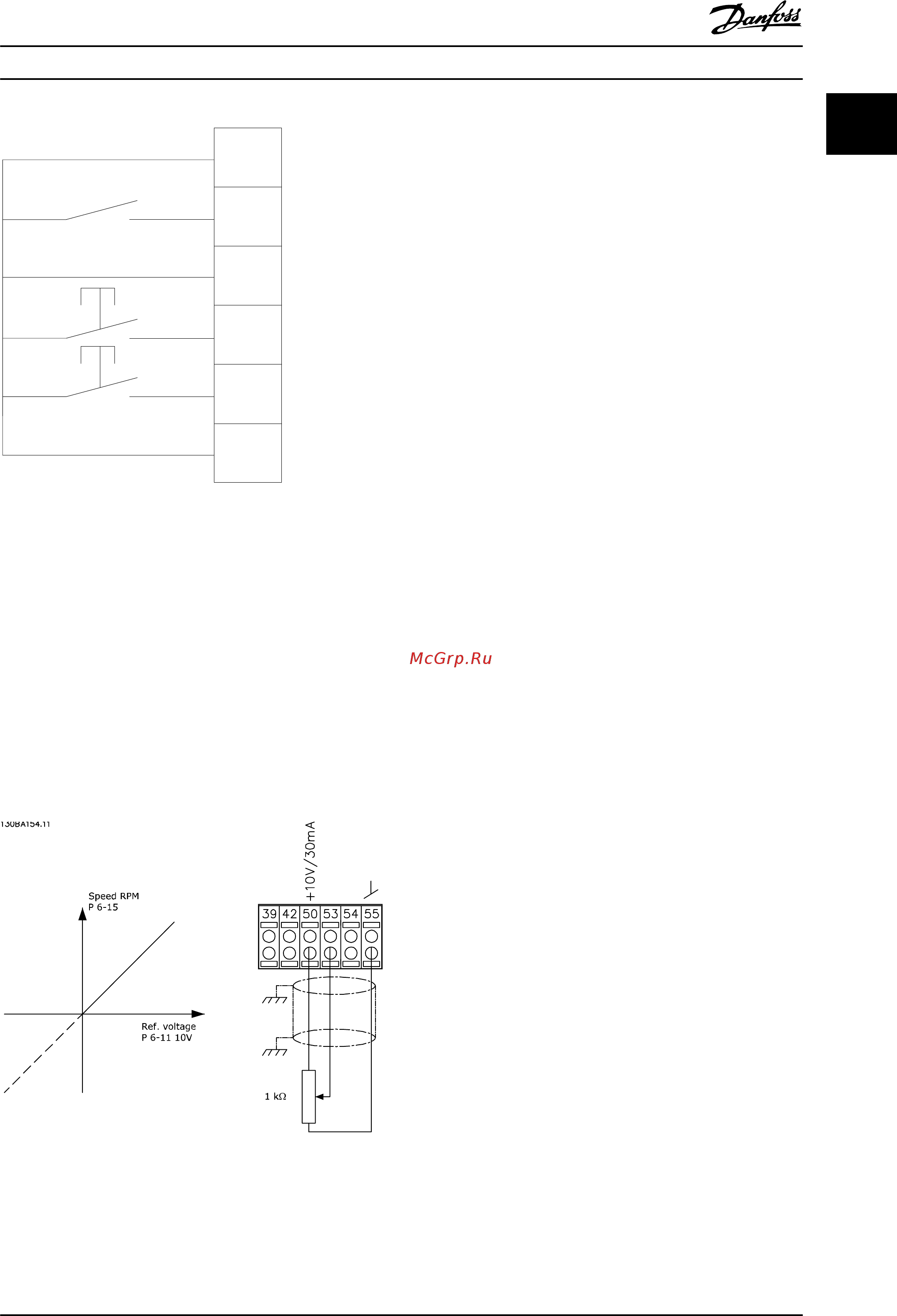

Рисунок 1.8 Увеличение/снижение скорости
1.5.4 Задание от потенциометра
Задание напряжения потенциометром
Источник задания 1 = [1] Аналоговый вход 53
(по умолчанию).
Клемма 53, низкое напряжение = 0 В.
Клемма 53, высокое напряжение = 10 В.
Клемма 53, низкое зад./обр. связь = 0 об/мин.
Клемма 53, высокое зад./обр. связь = 1500 об/
мин.
Переключатель S201 = OFF (Выкл.) (U)
Рисунок 1.9 Задание от потенциометра
Введение Руководство по программированию
MG33MK50 Danfoss A/S © 05/2015 Все права защищены. 11
