2 Программирование
2.1 Панели местного управления с
графическим и числовым
отображением
Программирование преобразователя частоты легко
выполняется с графической LCP (LCP 102). При работе с
цифровой панелью местного управления (LCP 101)
пользуйтесь также Руководством по проектированию
преобразователя частоты.
Панель LCP разделена на четыре функциональные
зоны:
1. Графический дисплей со строками состояния.
2. Кнопки меню и световые индикаторы,
позволяющие изменять параметры и
переключать функции дисплея.
3. Кнопки навигации и световые индикаторы
(светодиоды).
4. Кнопки управления и световые индикаторы
(светодиоды).
Дисплей LCP позволяет выводить до 5 элементов
рабочих данных в режиме отображения состояния
(Status).
Строки дисплея:
a. Строка состояния: сообщения о состоянии с
отображением пиктограмм и графических
изображений.
b. Строка 1–2: строки данных оператора для
отображения заданных или выбранных
пользователем данных. Нажав кнопку [Status]
(Состояние), можно добавить одну
дополнительную строку.
c. Строка состояния: текстовые сообщения о
состоянии.
УВЕДОМЛЕНИЕ
В случае задержки запуска, на LCP отображается
сообщение INITIALISING (ИНИЦИАЛИЗАЦИЯ) до тех
пор, пока преобразователь не будет готов к работе. К
задержке момента запуска может привести
добавление или удаление дополнительного
оборудования.
Auto
on
Reset
Hand
on
O
Status
Quick
Menu
Main
Menu
Alarm
Log
Back
Cancel
Info
OK
Status
1(0)
1234rpm 10,4A 43,5Hz
Run OK
43,5Hz
On
Alarm
Warn.
130BA018.13
1
2
3
4
b
a
c

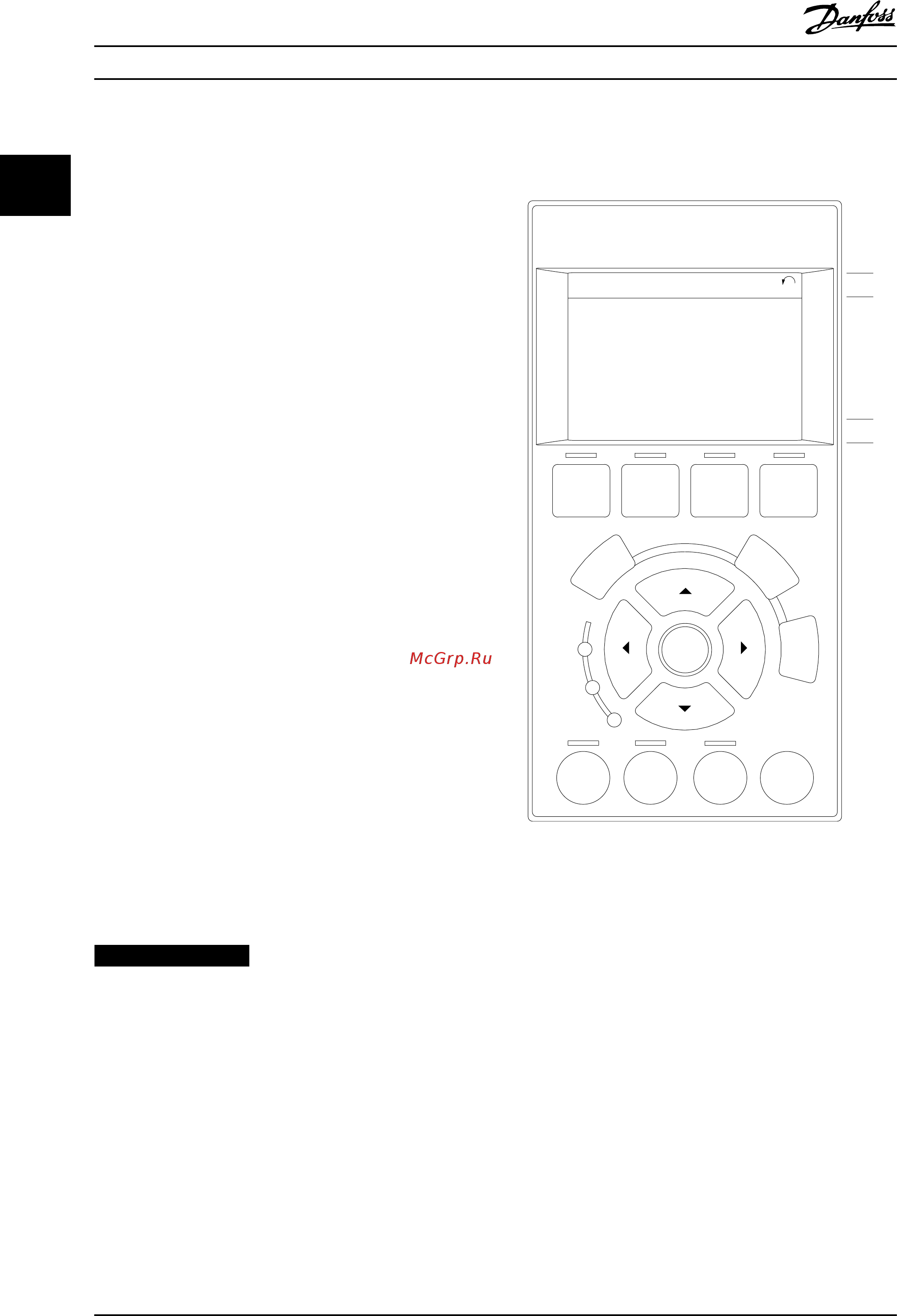

Рисунок 2.1 LCP
Программирование
VLT
®
AutomationDrive FC 301/302
12 Danfoss A/S © 05/2015 Все права защищены. MG33MK50
