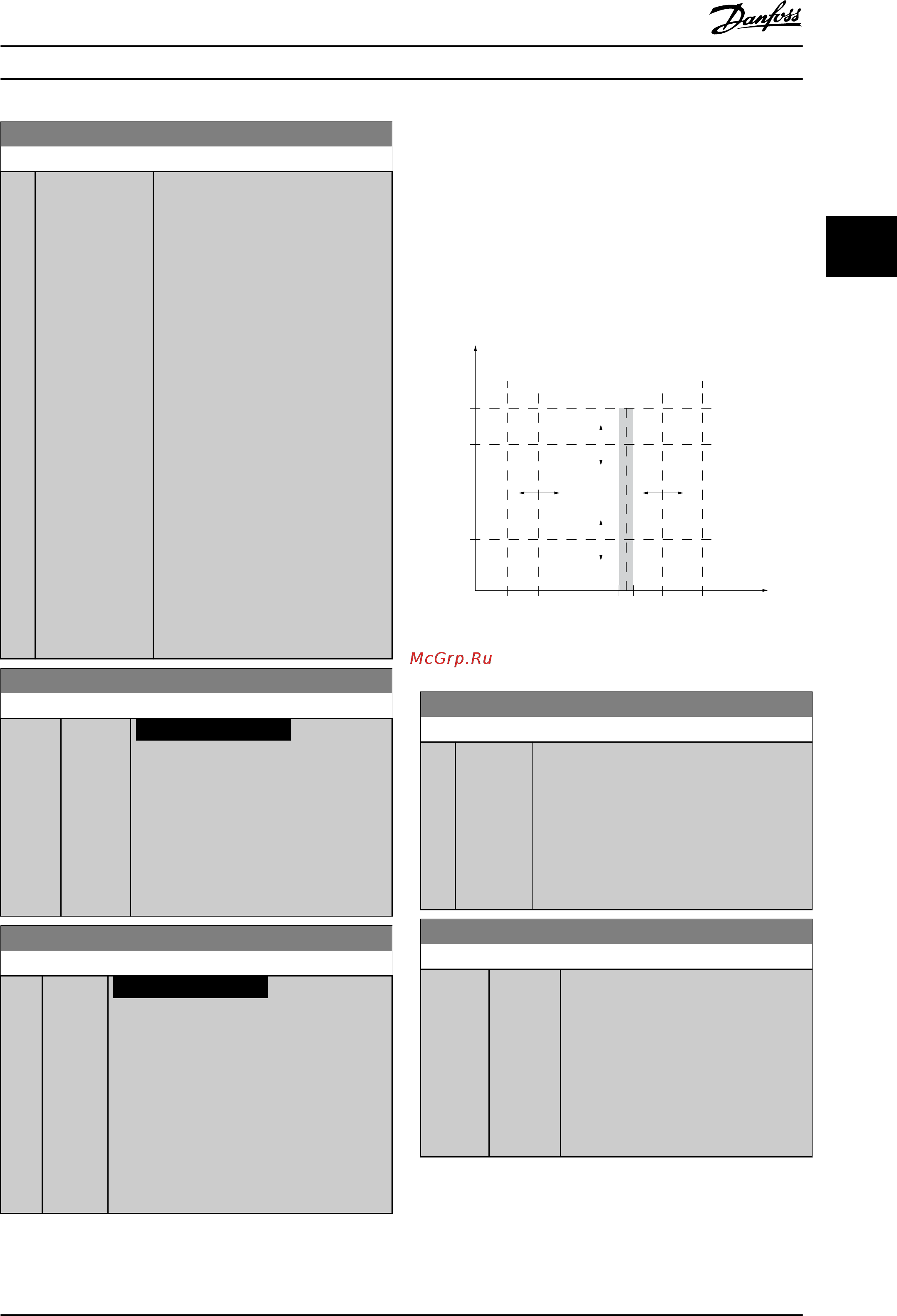

![Danfoss VLT Automation Drive FC-302PK55T5 [97/280] Уведомление](/img/pdf.png)
Danfoss VLT Automation Drive FC-302PK55T5 [97/280] Уведомление
![Danfoss VLT Automation Drive FC-302PK55T5 [97/280] Уведомление](/views2/1559999/page97/bg61.png)
4-43 Motor Speed Monitor Function
Опция: Функция:
[13] Trip/Catch Выберите, необходимо ли
подхватывать нагрузку, например при
сбое механического торможения.
Этот вариант доступен только в
замкнутом контуре.
Преобразователь частоты
отключается и выдает аварийный
сигнал 101 Мониторинг скорости в
режиме работы. В режиме останова
преобразователь частоты
подхватывает нагрузку на ходу и
выдает предупреждение 101
Мониторинг скорости.
В режиме подхвата преобразователь
частоты применяет удерживающий
момент для контроля нулевой
скорости при потенциально
неисправном тормозе (в замкнутом
контуре). Для выхода из этого
режима нужно отправить на
преобразователь частоты новый
сигнал пуска. Выбег или Safe Torque
O также прекращает действие этой
функции.
4-44 Motor Speed Monitor Max
Диапазон: Функция:
100
RPM*
[10 - 500
RPM]
УВЕДОМЛЕНИЕ
Доступно только в режиме
управления магнитным потоком.
Введите максимально допустимое
отклонение скорости между фактической
механической скоростью вращения вала
и значением в параметр 16-48 Speed Ref.
After Ramp [RPM].
4-45 Motor Speed Monitor Timeout
Диапазон: Функция:
0.1 s* [0 - 60
s]
УВЕДОМЛЕНИЕ
Доступно только в режиме управления
магнитным потоком.
Введите время, в течение которого
отклонение, определенное в
параметр 4-44 Motor Speed Monitor Max,
допустимо. Таймер для этот параметр
сбрасывается, если отклонение больше не
превышает значение в параметр 4-44 Motor
Speed Monitor Max.
3.6.4 4-5* Настр. предупр.
Используйте данные параметры для настройки
пределов предупреждений по току, скорости, заданию и
обратной связи.
Предупреждения отображаются на LCP и могут быть
запрограммированы для подачи на выходы или
считывание через периферийную шину в расширенном
командном слове.
130BA064.10
(P 4-18)
(P 4-51)
(P 4-50)
(P 4-11) (P 4-53)(P 4-52) (P 4-13)
I
HIGH
I
LOW
n
LOW
n
HIGH
n
motor
I
motor
REF
ON REF
IN RANGE
I
LIM
n
MAX
n
MIN
[RPM]
Рисунок 3.35 Настр. предупр.
4-50 Предупреждение: низкий ток
Диапазон: Функция:
0 A* [ 0 - par.
4-51 A]
Введите значение I
НИЗК.
. Когда ток двигателя
падает ниже этого предела, на дисплее
появляется сообщение Низкий ток.
Сигнальные выходы можно
программировать на формирование сигнала
состояния на клемме 27 или 29 (толькоFC
302) и на релейном выходе 01 или 02
(толькоFC 302). См. Рисунок 3.35.
4-51 Предупреждение: высокий ток
Диапазон: Функция:
Size
related*
[ par.
4-50 - par.
16-37 A]
Введите значение I
ВЫС.
. Когда ток
двигателя превышает данный предел,
на дисплее появляется сообщение
Большой ток. Сигнальные выходы
можно программировать на
формирование сигнала состояния на
клемме 27 или 29 (толькоFC 302) и на
релейном выходе 01 или 02 (толькоFC
302). См. Рисунок 3.35.
Описание параметров Руководство по программированию
MG33MK50 Danfoss A/S © 05/2015 Все права защищены. 95
