14-10 Отказ питания
Значения [1] Упр. замедление, [2] Упр. замедл., откл., [5] Кинет.
резерв, откл, [7] Kin. back-up, trip w recovery (Кинет. резерв,
откл. с восст.) неактивны, если выбрано значение [2]
Момент затяжки в параметр 1-00 Режим конфигурирования.
Опция: Функция:
14-11*1.35
Ref
U
DC
A B C D E F
130BC923.10
0
U
DC
[V]
n [RPM]
t [S]
t [S]
A Нормальная работа.
B Неисправность сети питания.
C Кинетический резерв.
D Питание от сети восстанавливается.
E Возврат кинетической энергии,
запасенной в нагрузке, c изменением
скорости до отключения
F Отключение.

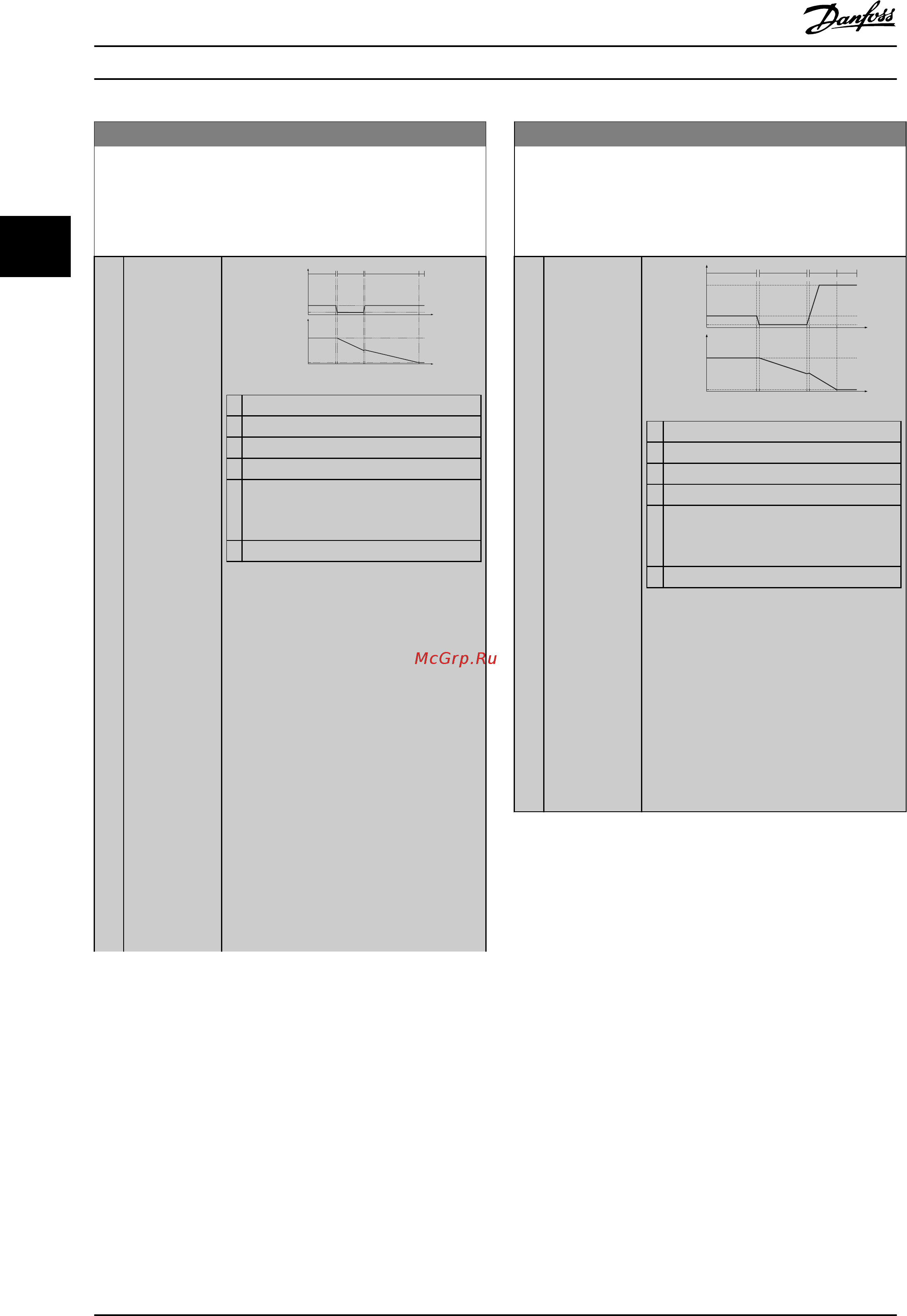

Рисунок 3.61 Кинетический резерв,
отключение с восстановлением,
медленное изменение скорости с
отключением, если питание от сети
восстанавливается на уровне, не
превышающем Параметр 14-15 Kin.
Backup Trip Recovery Level, на этом
рисунке используется медленное
изменение скорости.
Если изменение скорости происходит
быстрее, чем торможение собственно
системы, изменение скорости
выполняется в рекуперативном режиме. В
результате U
пост. т.
повышается, причем
напряжение ограничивается с помощью
тормозного прерывателя/резистора.
14-10 Отказ питания
Значения [1] Упр. замедление, [2] Упр. замедл., откл., [5] Кинет.
резерв, откл, [7] Kin. back-up, trip w recovery (Кинет. резерв,
откл. с восст.) неактивны, если выбрано значение [2]
Момент затяжки в параметр 1-00 Режим конфигурирования.
Опция: Функция:
14-11*1.35
U
DC
0
U
DC
Ref
A B C D E F
130BC924.10
U
n [RPM]
t [s]
DC
[V]
t [s]
A Нормальная работа.
B Неисправность сети питания.
C Кинетический резерв.
D Питание от сети восстанавливается.
E Возврат кинетической энергии,
запасенной в нагрузке, c изменением
скорости до отключения
F Отключение.
Рисунок 3.62 Кинетический резерв,
отключение с восстановлением, если
питание от сети восстанавливается на
уровне, не превышающем
Параметр 14-15 Kin. Backup Trip
Recovery Level, на этом рисунке
используется быстрое изменение
скорости
Описание параметров
VLT
®
AutomationDrive FC 301/302
184 Danfoss A/S © 05/2015 Все права защищены. MG33MK50
