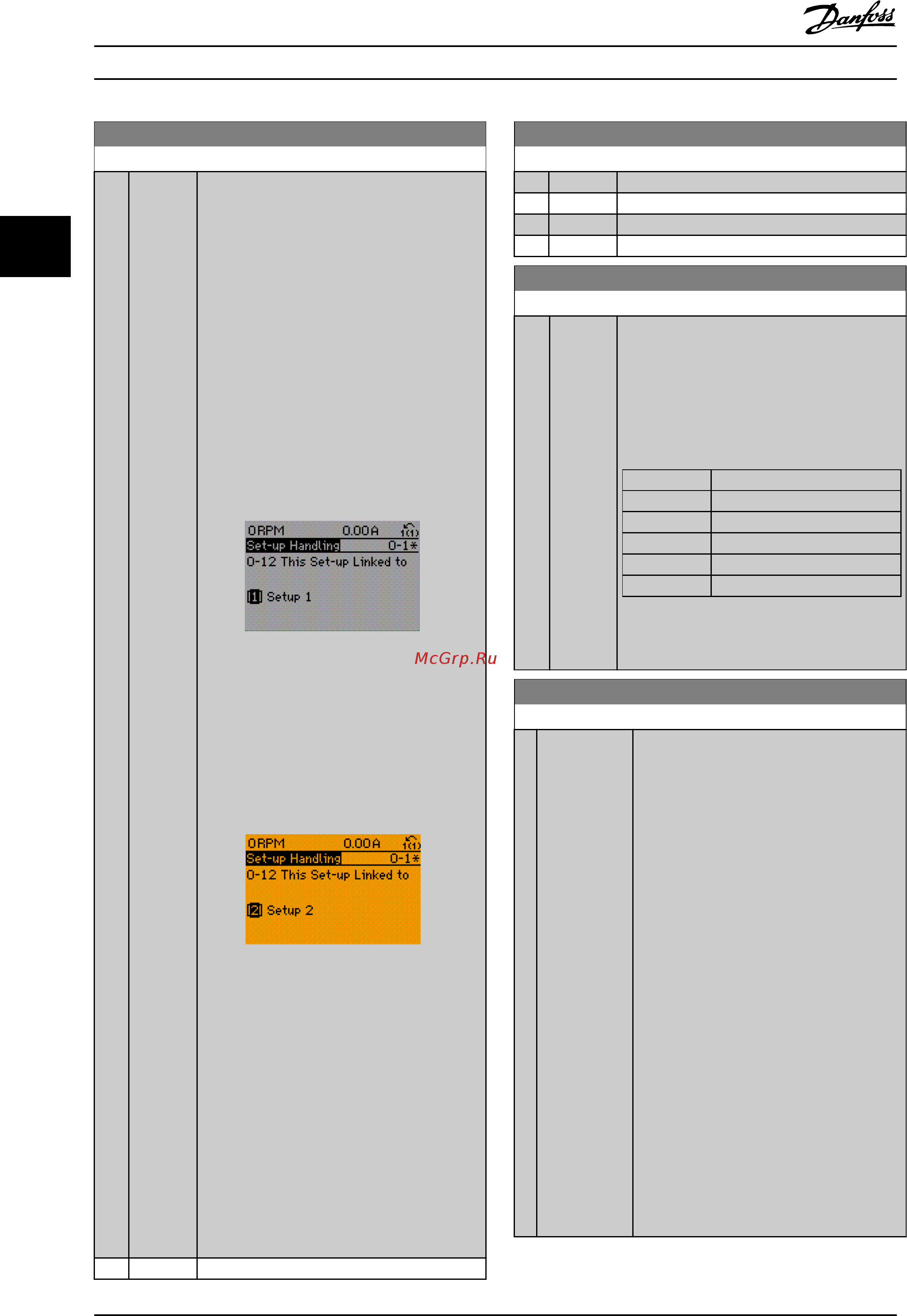

0-12 Этот набор связан с
Опция: Функция:
перехода от одного набора к другому в
процессе работы (т. е. во время вращения
двигателя).
Пример.
Воспользуйтесь значением «Несколько
наборов» для перехода от Набора 1 к Набору
2 во время вращения двигателя.
Запрограммируйте сначала набор параметров
1, затем синхронизируйте набор 1 и набор 2
(свяжите наборы). Синхронизация может быть
выполнена двумя способами:
1. Смените редактируемый набор на [2] Набор
2 в параметр 0-11 Изменяемый набор и
установите в параметр 0-12 Этот набор
связан с значение [1] Набор 1. При этом
запускается процесс связи (синхронизации)
наборов.
130BP075.10
Рисунок 3.2 Набор 1
ИЛИ
2. Находясь в наборе параметров 1,
скопируйте набор 1 в набор 2. Затем
выберите в параметр 0-12 Этот набор
связан с значение [2] Набор 2. При этом
запускается процесс связывания наборов.
130BP076.10
Рисунок 3.3 Набор 2
После завершения процесса связывания
параметр 0-13 Показание: связанные наборы
принимает значение {1,2}, что означает, что в
наборах 1 и 2 все параметры, изменение
которых не допускается во время работы,
теперь одинаковы. Если в наборе 2 вносятся
изменения в параметры, не изменяемые во
время работы (например, в
параметр 1-30 Сопротивление статора (Rs)),
эти изменения вносятся также автоматически
в набор 1. Теперь возможно переключение
между наборами 1 и 2 во время работы.
[0] * Нет связи
0-12 Этот набор связан с
Опция: Функция:
[1] Набор 1
[2] Набор 2
[3] Набор 3
[4] Набор 4
0-13 Показание: связанные наборы
Диапазон: Функция:
0* [0 -
255 ]
Показывает список всех наборов параметров,
связанных при помощи параметр 0-12 Этот
набор связан с. Этот параметр имеет один
индекс для каждого набора параметров.
Значение параметра, отображаемое для
каждого индекса, указывает, какие наборы
связаны с данным набором параметров.
Индекс Значение LCP
0 {0}
1 {1,2}
2 {1,2}
3 {3}
4 {4}
Таблица 3.1 Пример связывания наборов
параметров
0-14 Показание: Редакт.конфигурацию/канал
Диапазон: Функция:
0* [-2147483648
- 2147483647 ]
Показывает настройки
параметр 0-11 Изменяемый набор для
каждого из четырех различных каналов
связи. Если число отображается в
шестнадцатеричном формате (как на LCP),
каждый разряд представляет собой один
канал.
Числа 1–4 представляют номер набора;
буква «F» обозначает заводскую настройку;
«A» обозначает активный набор. Каналы
(справа налево): LCP, шина FC, USB,
HPFB1-5.
Пример. Число AAAAAA21h означает
следующее:
•
Преобразователь частоты получил
команду на выбор набора
параметров 2 по каналу
периферийной шины. Это выбор
отражен в
параметр 0-11 Изменяемый набор.
•
Пользователь выбрал набор
параметров 1 через LCP.
•
Все другие каналы используют
активный набор параметров.
Описание параметров
VLT
®
AutomationDrive FC 301/302
30 Danfoss A/S © 05/2015 Все права защищены. MG33MK50
