3.2.4.9 Шкаф для дополнительного оборудования, корпус размера F15
539.1
432.2
151.3
0.0
244.4
336.4
171.0
119.0
98.3
46.3
0.0
0.0
97.9
128.5
185.7
212.9
249.0
300.7
327.9
369.5
415.7
600.0
697.9
728.5
785.7
812.9
849.0
900.7
927.9
969.5
1015.7
130BE180.10

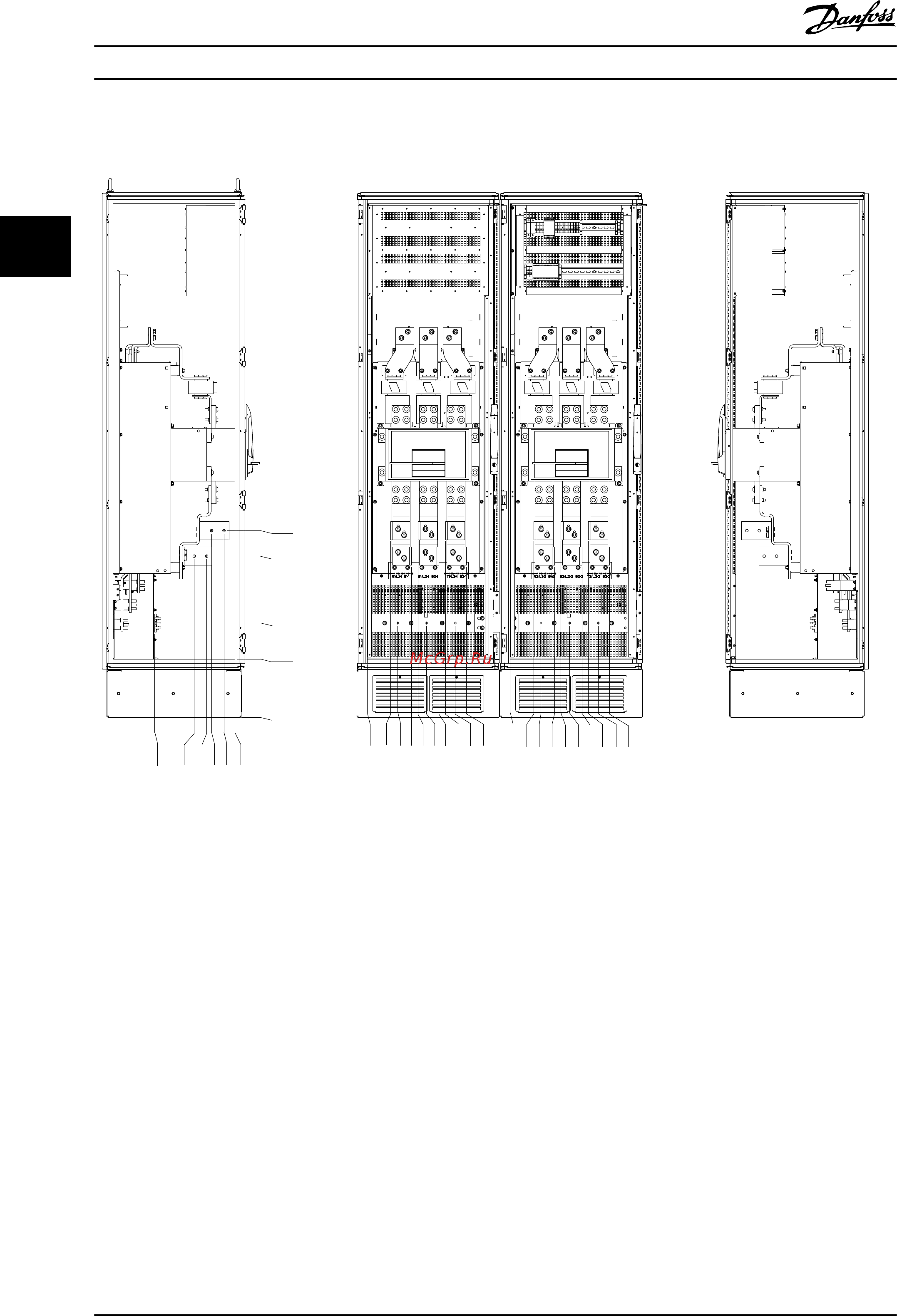

Рисунок 3.21 Расположение клемм — вид слева, спереди и справа
3.2.5 Охлаждение и потоки воздуха
Охлаждение
Охлаждение может осуществляться разными путями:
•
Посредством вентиляционных каналов сверху
и снизу устройства.
•
Посредством подачи воздуха через заднюю
часть корпуса.
•
Комбинированием этих способов.
Охлаждение с помощью вентиляционного канала
Для оптимизации монтажа преобразователей частоты в
корпусах Rittal TS8 разработана специальная
дополнительная принадлежность, позволяющая
использовать собственный вентилятор преобразователя
частоты для принудительного охлаждения через
тыльный канал. Воздух из верхней части корпуса может
выводиться наружу с таким расчетом, чтобы излишек
тепла, выводимый через тыльный канал, не рассеивался
в помещении диспетчерской. Вывод воздуха за пределы
помещения позволяет снизить потребности в
кондиционировании воздуха в помещении.
Охлаждение сзади
Воздух из тыльного канала может также поступать и
отводиться через тыльную часть корпуса Rittal TS8.
Использование тыльного канала создает возможность
забора воздуха извне помещения и возврата нагретого
воздуха за пределы помещения, что снижает
потребности в кондиционировании воздуха.
Поток воздуха
Обеспечьте необходимый поток воздуха через радиатор.
Расход воздуха см. в Таблица 3.8.
Монтаж
VLT
®
AutomationDrive FC 302
28 Danfoss A/S © 04/2016 Все права защищены. MG34Q450
