130BA861.13
4
6
5
7, 8, 9
3
2
1
1 Предохранитель NAMUR. Номера деталей по
каталогу см. в Таблица 3.25.
2 Клеммы NAMUR (опция)
3 Внешнее устройство контроля температуры
4 Вспомогательное реле (01, 02, 03, 04, 05,
06)
5 Подключение двигателя, одно на модуль T1 (U), T2
(V), T3 (W)
6 Тормоз 81 (-R), 82 (+R)
7 Вспомогательный вентилятор (100, 101, 102, 103)
8 Предохранители вентилятора. Номера деталей по
каталогу см. в Таблица 3.22.
9 Предохранители импульсного блока питания.
Номера деталей по каталогу см. в Таблица 3.21.

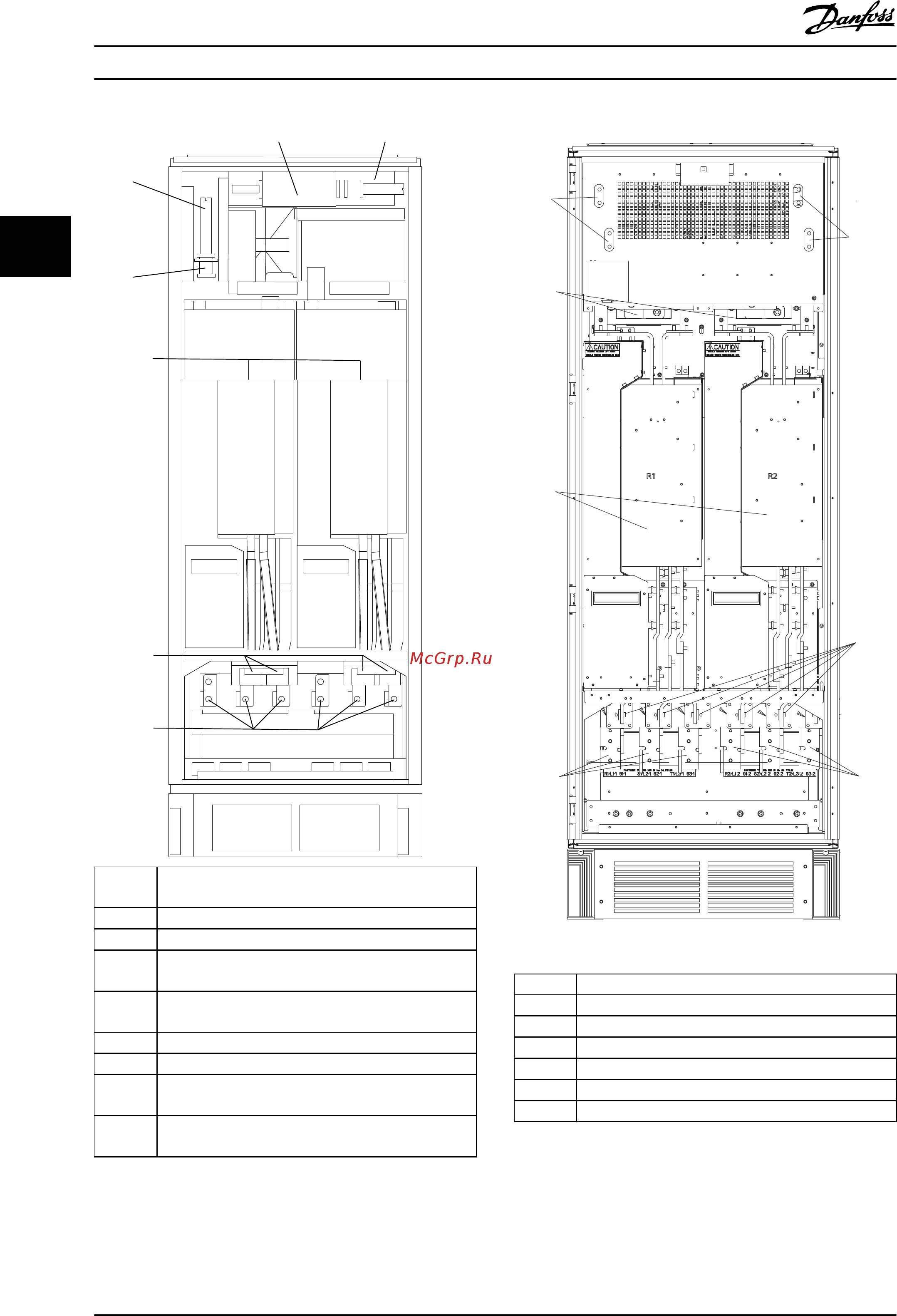

Рисунок 3.37 Шкаф инвертора, размеры корпуса F10 и F11
130BC148.11
R1 R2
1
2
3
45
6
7
1 Доступ к шине пост. тока
2 Доступ к шине пост. тока
3 Сетевые плавкие предохранители (6 шт.)
4 Сетевое питание L1-2 (R2), L2-2 (S2), L3-2 (T2)
5 Сетевое питание L1-1 (R1), L2-1 (S1), L3-1 (T1)
6 12-импульсные модули выпрямителя
7 Катушка индуктивности постоянного тока
Рисунок 3.38 Шкаф выпрямителя, размеры корпуса F14 и
F15
Монтаж
VLT
®
AutomationDrive FC 302
40 Danfoss A/S © 04/2016 Все права защищены. MG34Q450
