Тип и номиналы проводов
•
Вся проводка должна соответствовать
государственным и местным нормам и
правилам в отношении сечения провода и
температур окружающей среды.
•
Рекомендованный провод подключения
питания: Медный провод номиналом не ниже
75 °C (167 °F).
Рекомендуемые типы и размеры проводов см. в
глава 5.6 Электрические характеристики.
ПРЕДУПРЕЖДЕНИЕ
ПОВРЕЖДЕНИЕ ИМУЩЕСТВА!
Защита электродвигателя от перегрузки не включена
в заводских настройках. Для добавления данной
функции установите параметр 1-90 Тепловая защита
двигателя в значение [ЭТР: отключение] или [ЭТР:
предупрежд.]. Для рынка Северной Америки: функции
защиты с помощью ЭТР обеспечивают защиту
двигателя от перегрузки по классу 20 согласно
требованиям NEC. Если не установить в параметре
параметр 1-90 Тепловая защита двигателя значения
[ЭТР: отключение] или [ЭТР: предупрежд.], защита
двигателя от перегрузки будет отключена и перегрев
двигателя может привести к повреждению имущества.
3.4.1 Выбор трансформатора
Используйте преобразователь частоты с 12-импульсным
изолирующим трансформатором.
3.4.2 Подключение электропитания
Система кабелей и предохранителей
УВЕДОМЛЕНИЕ
Все кабели должны соответствовать государственным
и местным нормам и правилам по размеру сечения и
температуре окружающей среды. Для применений,
требующих соответствия UL, следует использовать
медные проводники 75 °C. Медные проводники на
75 °C (167 °F) и 90 °C (194 °F) по термическим
свойствам подходят для использования с
преобразователем частоты в системах, где не
требуется соблюдение требований UL.
Разъемы для силовых кабелей расположены как
показано на Рисунок 3.32. Сечения кабелей должны
соответствовать номинальным токовым нагрузкам и
местным нормативам. Подробнее см. глава 5.1 Питание
от сети.
Для защиты преобразователя частоты следует
использовать рекомендуемые плавкие предохранители
или убедиться, или убедитесь, что в блоке имеются
встроенные предохранители. Рекомендуемые
предохранители указаны в глава 3.4.13 Предохранители.
Всегда проверяйте соответствие плавких
предохранителей местным нормам и правилам.
Подключение сети осуществляется через сетевой
выключатель, если он входит в комплект поставки.
6 Phase
power
input
130BB693.10
91-1 (L1-1)
92-1 (L2-1)
93-1 (L3-1)
91-2
92-2
93-2
95 PE
(L2-2)
(L1-2)
(L3-2)

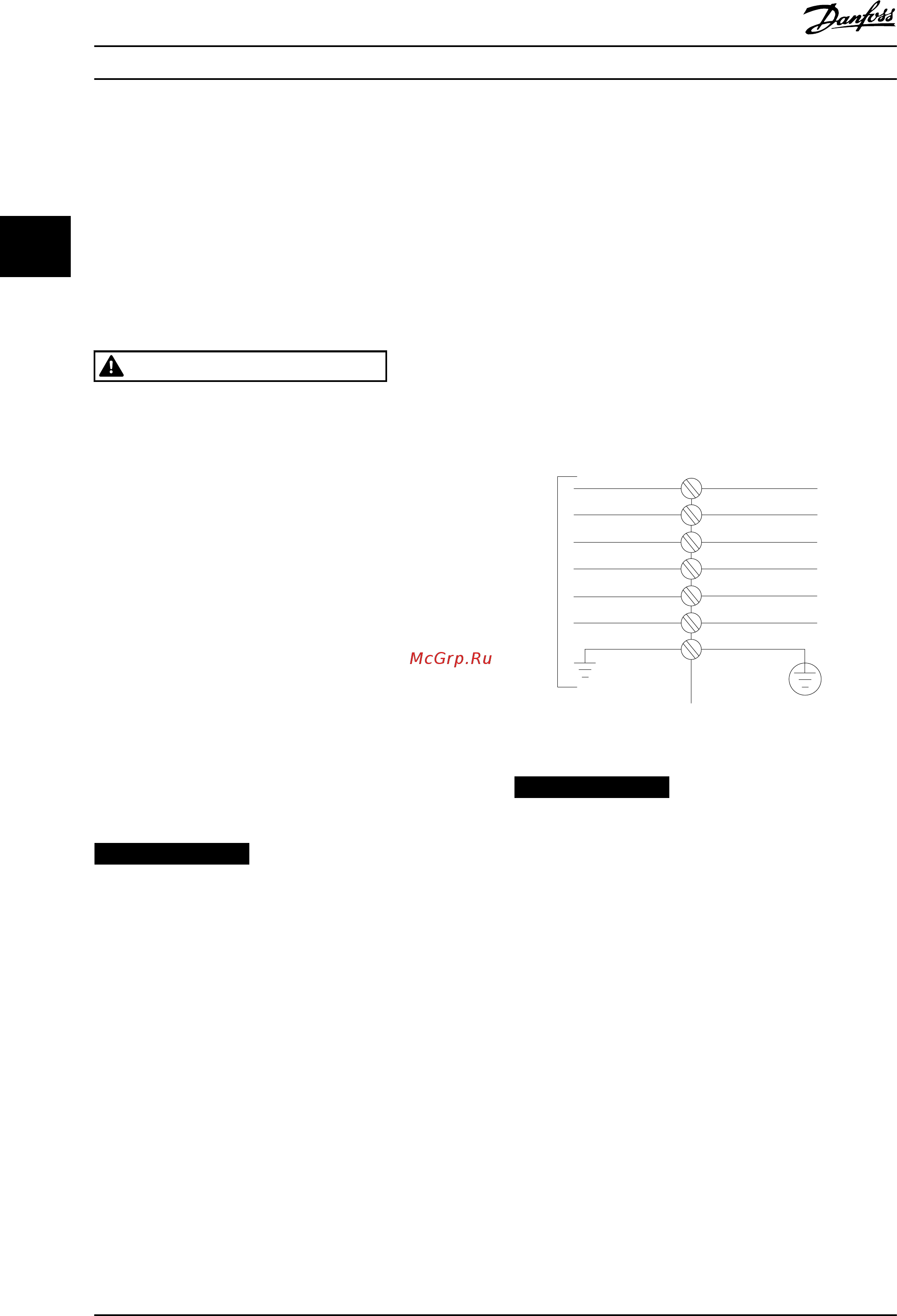

Рисунок 3.32 Подключение кабеля электропитания
УВЕДОМЛЕНИЕ
Если используется неэкранированный/незащищенный
кабель, некоторые требования ЭМС окажутся
невыполненными. Чтобы обеспечить соответствие
требованиям ЭМС по излучению, используйте для
подключения двигателя экранированный/
защищенный кабель. Подробнее см. раздел
Технические требования к ЭМС в руководстве по
проектированию соответствующего продукта.
См. глава 5.1 Питание от сети для правильного
определения поперечного сечения и длины кабелей
двигателя.
Монтаж
VLT
®
AutomationDrive FC 302
36 Danfoss A/S © 04/2016 Все права защищены. MG34Q450
