174 • vacon Описание параметров
Тел.: +7 495 974 1447 • Факс: +7 495 974 1554
8
8 Реверс
Открытый контакт: Вперед
Закрытый контакт: Реверс
Если несколько входов запрограммированы на
реверс, достаточно одного активного контакта
для задания направления вращения назад.
9 Шаговая скорость (пар. ID124)
Закрытый контакт: Выбор шаговой скорости для опорной частоты
10 Сброс отказа
Закрытый контакт: Сброс всех отказов
11 Разгон/Торможение запрещены
Закрытый контакт: Разгон или торможение запрещены до размыкания
контакта
12 Команда на торможение постоянным током
Закрытый контакт: В режиме останова, торможение постоянным током
действует
до размыкания контакта (рис. 8-17)
13 Увеличение псевдопотенциометром двигателя
Закрытый контакт: Увеличение опорного сигнала до размыкания контакта

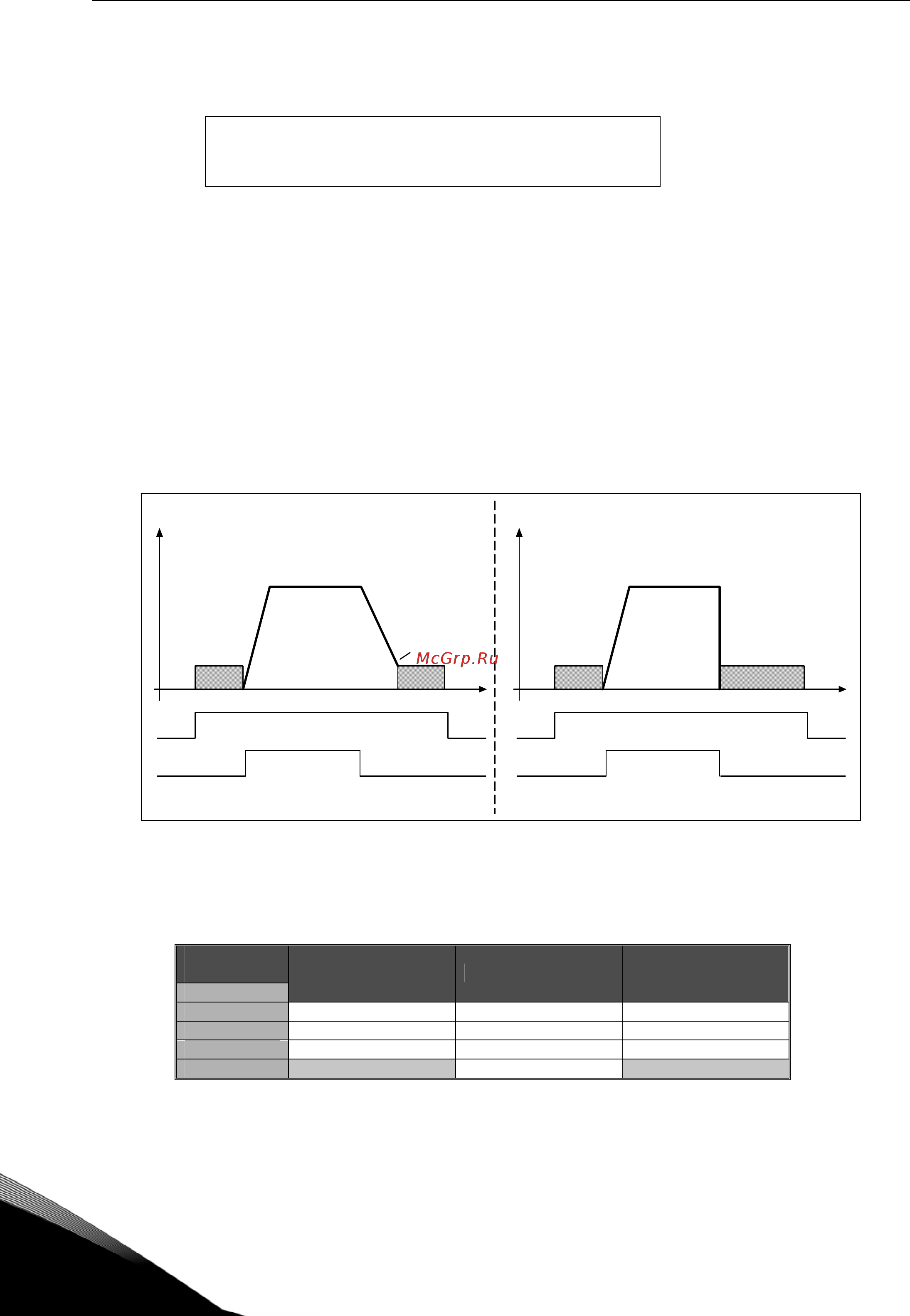

Рисунок 8-17. DIN2 в качестве входа команды торможения постоянным током (выбор 12).
Слева: Режим останова — управляемое изменение скорости,
Справа: Режим останова — по инерции
320 AI1 signal range 34567 (2.2.4, 2.2.16, 2.2.2.3)
Параметр определяет диапазон сигнала аналогового входа AI1.
Макро-
программа
Выбор
3, 4, 5 6 7
0 0 … 100% 0 … 100% 0 … 100%
1 20 … 100% 20 … 100% 20 … 100%
2 Пользовательский -10 … +10 В Пользовательский
3 Пользовательский
Таблица 8-9. Выбор параметра ID320
Для выбора значения «Пользовательский», см. пар. ID321 и ID322.
t
DIN2
t
NX12K32
DIN2
ID515
РАБОТА
ОСТАНОВ
Вы хо дна я
частота
РАБОТА
ОСТАНОВ
Выходная
частота
