Описание параметров vacon • 173
Служба круглосуточной технической поддержки: +7 495 768 7382 •
Адрес эл. почты: vacon@vacon.ru
8
Если выходная частота выходит выше или ниже установленного предела
(пар. ID316), эта функция генерирует предупреждающее сообщение через
дискретный выход DO1 или релейные выходы RO1 и RO2 в зависимости от
значений параметров ID312…ID314.
316 Output frequency limit supervision value 234567 (2.3.11, 2.3.4.2, 2.3.2.2)
Выберите контрольное значение частоты с помощью параметра ID315 (рис. 8-16).

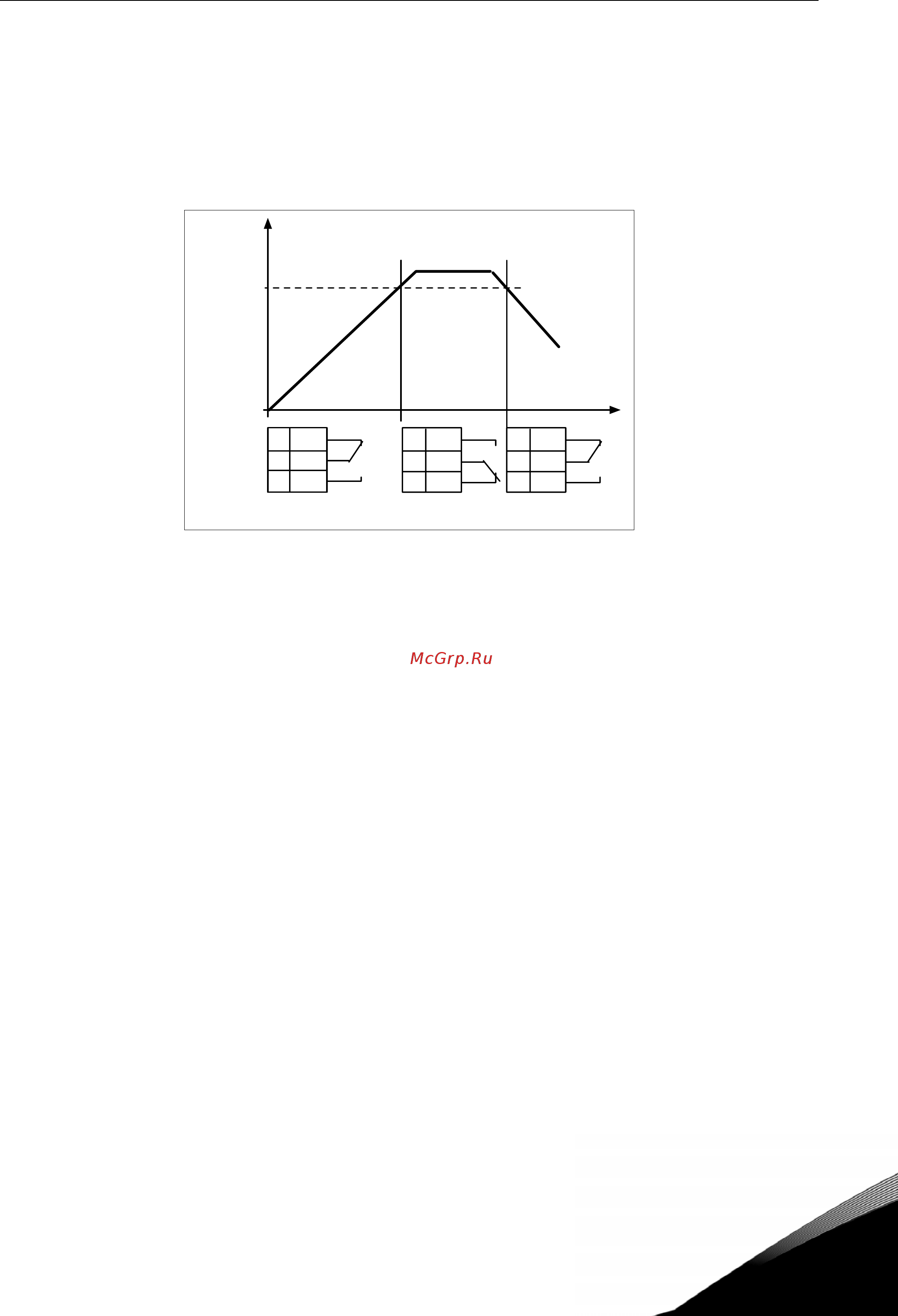

Рисунок 8-16. Контрольное значение выходной частоты
319 DIN2 function 5 (2.2.1)
Параметр определяет функцию дискретного входа DIN2, доступно 14 вариантов.
Если дискретный вход DIN2 не используется, установите значение параметра
равным 0.
1 Внешний отказ
Закрытый контакт: Отображение отказа и двигатель остановлен при активном
входном сигнале
2 Внешний отказ
Открытый контакт: Отображение отказа и двигатель остановлен при
неактивном входном сигнале
3 Пуск разрешен
Открытый контакт: Пуск двигателя запрещен
Закрытый контакт: Пуск двигателя разрешен
4 Выбор времени разгона и торможения
Открытый контакт: Выбрано время 1 разгона/торможения
Закрытый контакт: Выбрано время 2 разгона/торможения
5 Закрытый контакт: Перевод управления на клеммы входа/выхода
6 Закрытый контакт: Перевод управления на панель управления
7 Закрытый контакт: Перевод управления
на интерфейсную шину
При смене поста управления используются значения Пуска/Останова,
направления вращения и опорного сигнала, разрешенные на
соответствующем посту управления (опорный сигнал — согласно параметрам
ID343, ID121 и ID122)
Примечание. Значение параметра ID125 (с панели управления) не изменяется.
При размыкании контакта DIN2 пост управления выбирается согласно выбору
поста управления с панели управления.
f, Гц
t
21 RO1
22 RO1
23 RO1
21 RO1
22 RO1
23 RO1
21 RO1
22 RO1
23 RO1
NX12K19
Пример:
ID316
ID 315 = 2
