Описание параметров vacon • 175
Служба круглосуточной технической поддержки: +7 495 768 7382 •
Адрес эл. почты: vacon@vacon.ru
8
100%0
ID304
ID303
ID321 ID322
NX12K71
Выходная
частота
AI1
(клемма 2)
ID320 = 1
AI1 = Пользов.
ID320 = 0
AI1 = 0—100%
100%0
ID304
ID303
ID321 ID 322
NX12K73
Выходная
частота
AI1
(клемма 2)
ID320 = 1
AI1 = Пользов.
ID320 = 0
AI1 = 0—100%
%
100%
63%
ID324
t, с
NX 1 2K 7 4
Фильтрованный
Нефильтрованный
321 AI1 custom setting minimum 34567 (2.2.5, 2.2.17, 2.2.2.4)
322 AI1 custom setting maximum 34567 (2.2.6, 2.2.18, 2.2.2.5)
Эти параметры определяют минимум и максимум диапазона аналогового сигнала
AI1, и устанавливают входной сигнал любого диапазона в пределах -160 … 160%.
323 AI1 signal inversion 3457 (2.2.7, 2.2.19, 2.2.2.6)
Если этот параметр = 0, аналоговый сигнал
U
in
не инвертируется.
Примечание. В Макропрограмме 3, AI1 —
опорная частота с поста B, если
параметр ID131 = 0
(по умолчанию).

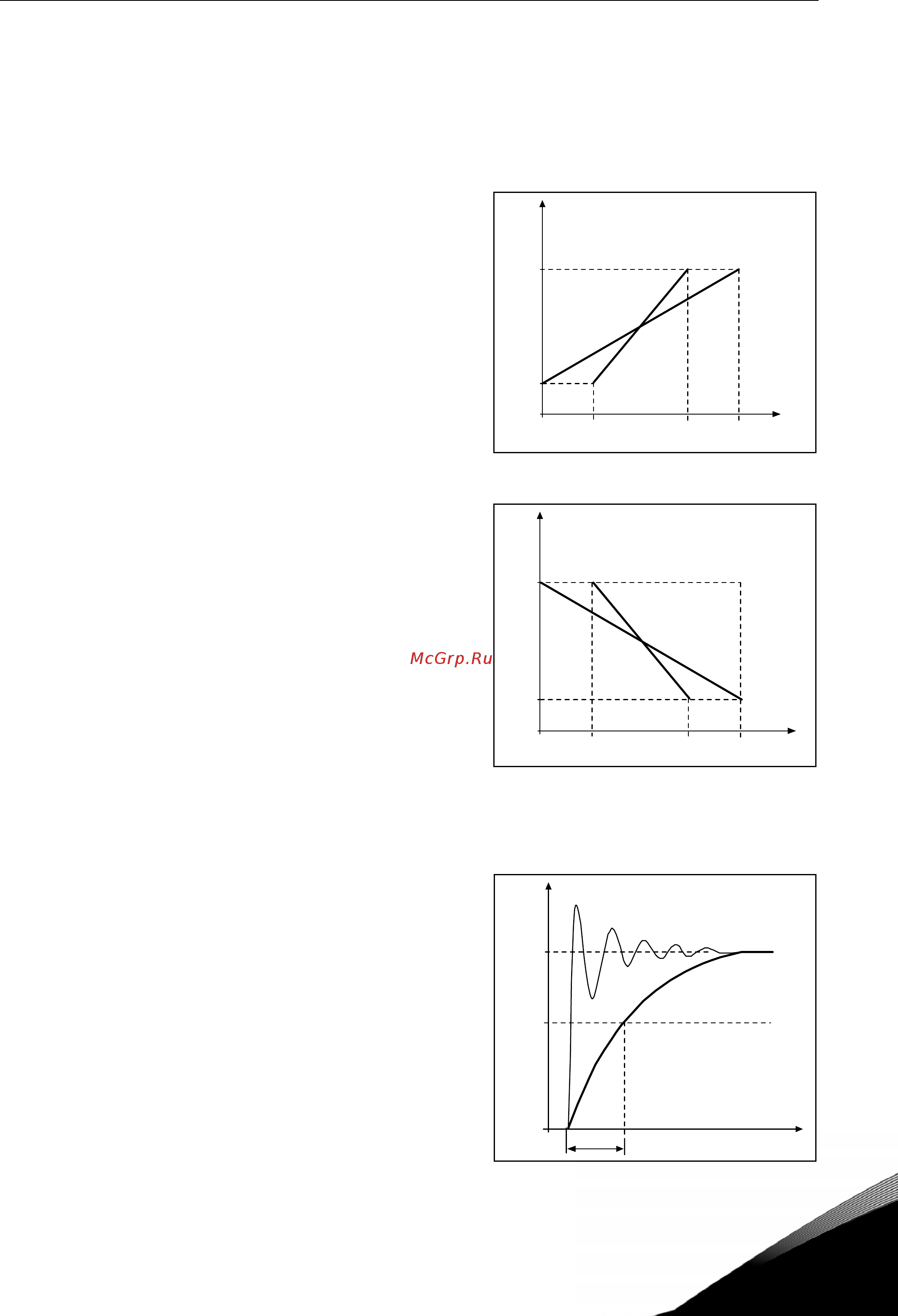

Рисунок 8-18. Сигнал AI1 без инверсии
Если этот параметр = 1, аналоговый сигнал
инвертируется.
Макс. AI1 сигнал = Мин. установленная
скорость
Мин. AI1 сигнал = Макс. установленная
скорость
Рисунок 8-19. Инвертирование сигнала
AI1
324 AI1 signal filter time 34567 (2.2.8, 2.2.20, 2.2.2.2)
Если этот параметр больше 0, то функция
фильтрации помех входного аналогового
сигнала включена.
Большое время фильтрации приводит к
замедлению ответа регулирования
(рис. 8-20).
Рисунок 8-20. Фильтрация сигнала AI1
