Описание параметров vacon • 181
Служба круглосуточной технической поддержки: +7 495 768 7382 •
Адрес эл. почты: vacon@vacon.ru
8

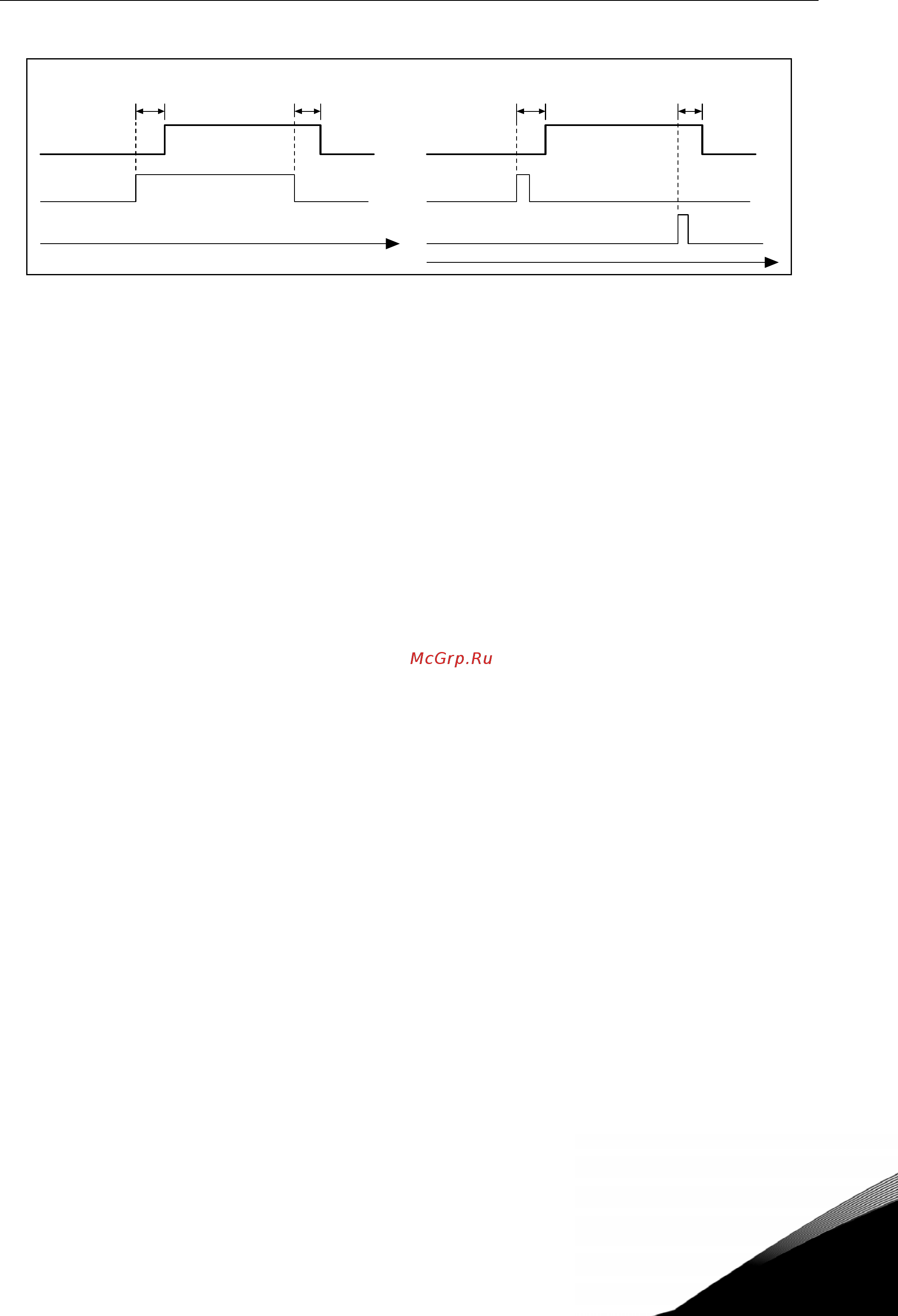

Рисунок 8-24. Управление внешним тормозом:
a) выбор логики пуска/останова, ID300 = 0, 1 или 2
b) выбор логики пуска/останова, ID300 = 3
354 Frequency converter temperature limit supervision 34567
(2.3.20, 2.3.4.11, 2.3.2.11)
Функция контроля предела температуры преобразователя частоты.
0 = Нет контрольного значения
1 = Контрольное значение нижнего предела
2 = Контрольное значение верхнего предела
Если температура преобразователя частоты выходит выше или ниже
установленного предела (ID355), эта функция генерирует предупреждающее
сообщение через дискретный выход DO1 или релейные выходы RO1 и RO2 в
зависимости:
1) от значений параметров
с ID312 по ID314 (Макропрограммы 3, 4, 5) или
2) от того, к какому выходу контрольный сигнал (пар. ID450) подключен
(Макропрограммы 6 и 7).
355 Frequency converter temperature limit value 34567
(2.3.21, 2.3.4.12, 2.3.2.12)
Параметр определяет значение температуры преобразователя частоты, которое
контролируется пар. ID354.
356 Analogue supervision signal 6 (2.3.4.13)
С помощью этого параметра выбирается контролируемый аналоговый вход.
0 = Не используется
1 = AI1
2 = AI2
3 = AI3
4 = AI4
357 Analogue supervision low limit 6 (2.3.4.14)
358 Analogue supervision high limit 6 (2.3.4.15)
Эти параметры устанавливают нижний и верхний пределы сигнала, выбранного
параметром ID356 (рис. 8-25).
t
a)
t
b)
NX12K 45
DO1/RO1/
RO2
t
ВЫКЛ.
= ID352 t
ВКЛ.
= ID353 t
ВЫКЛ.
= ID352 t
ВКЛ.
= ID353
DO1/RO1/
RO2
DIN1: ПУСК ВПЕРЕД
ОСТАНОВ
ВНЕШНИЙ
ТОРМОЗ: ВЫКЛ.
ВКЛ.
DIN2: ПУСК НАЗАД
ОСТАНОВ
DIN1: ИМПУЛЬСН.
ПУСК
ВНЕШНИЙ
ТОРМОЗ: ВЫКЛ.
ВКЛ.
DIN1: ИМПУЛЬСН.
ОСТАНОВ
