182 • vacon Описание параметров
Тел.: +7 495 974 1447 • Факс: +7 495 974 1554
8
100%
Пар. ID107
NX12K61
Аналоговый
вход
Диапазон сигнала0 В
0 мА
4 мА
Пользов.
10 В
20 мА
20 мА
Пользов.
Предел момента

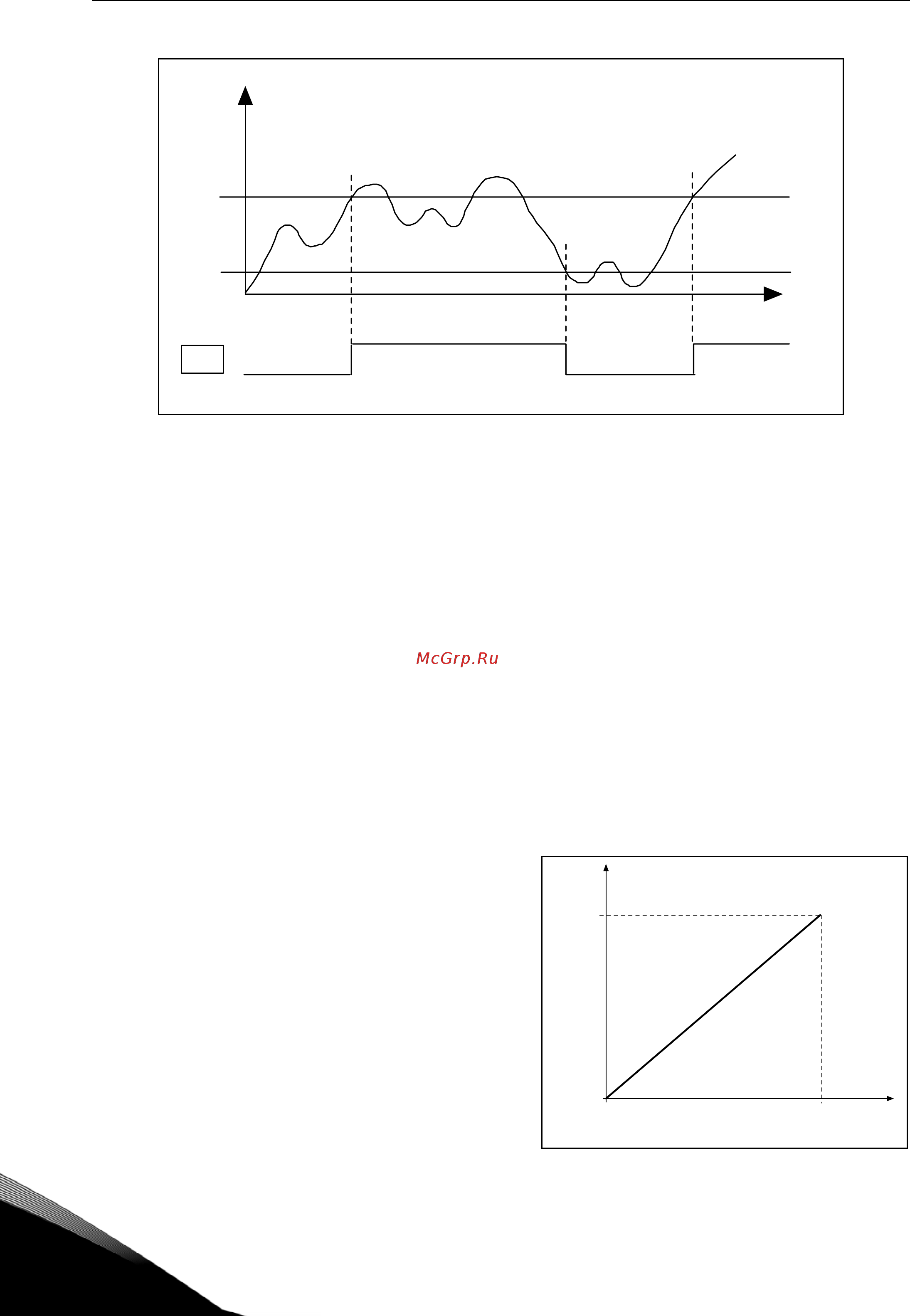

Рисунок 8-25. Пример управления включением/выключением
359 PID controller minimum limit 5 (2.2.30)
360 PID controller maximum limit 5 (2.2.31)
При помощи этих параметров можно устанавливать минимальный и максимальный
пределы для выхода ПИД-регулятора.
Пределы: -1600,0% (от f
мax
) < Пар. ID359 < Пар. ID360 < 1600,0% (от f
мax
).
Эти пределы нужны, например, при определении коэффициента усиления,
I-времени и D-времени для ПИД-регулятора.
361 Free analogue input, signal selection 34 (2.2.20, 2.2.17)
Выбор входного сигнала свободного аналогового входа (не используемого для
опорного сигнала):
0 = Не используется
1 = Потенциальный сигнал U
in
2 = Токовый сигнал I
in
362 Free analogue input, function 34 (2.2.21, 2.2.18)
Задает функцию сигнала свободного
аналогового входа:
0 = Функция не используется
1 = Уменьшение предела тока
двигателя (ID107)
Этим сигналом максимальный ток
двигателя будет задан в
промежутке от 0 до максимального
предела согласно параметру ID107
(рис. 8-26).
Рисунок 8-26. Масштабирование макс. тока
двигателя
0
1
RO1
ID357
ID358
NX12k116
Время
Аналоговый вход (выбирается пар. ID356)
В данном примере запрограммирован пар. ID463 = B.1
