214 • vacon Описание параметров
Тел.: +7 495 974 1447 • Факс: +7 495 974 1554
8
ff
n
Пар. ID706 =
40%
0
NX12k62
I
T
100%
Область перегрузки
P
охлаждения
706 Motor thermal protection: Motor cooling factor at zero speed 234567
(2.7.10)
Ток может быть задан в диапазоне 0—150,0% x I
nMotor
. Этот параметр
устанавливает значение для тока тепловой защиты при нулевой частоте
(рис. 8-47).
Установка значения по умолчанию означает отсутствие охлаждения двигателя
внешним вентилятором. При использовании внешнего вентилятора можно
задавать значение этого параметра равным 90% (или даже выше).
Примечание. Значение устанавливается в процентах от данных с заводского шильдика
двигателя, пар. ID113 (Номинальный ток двигателя), но номинальный
выходной ток преобразователя частоты не применяется. Номинальный ток
двигателя — это ток, при котором двигатель может работать в оперативном
режиме без перегрева.
Если изменить значение номинального
тока двигателя, этот параметр
автоматически принимает значение по
умолчанию.
Установка данного параметра не
затрагивает значения максимального
выходного тока привода, который
определяется только параметром
ID107. См. Главу 9.4.

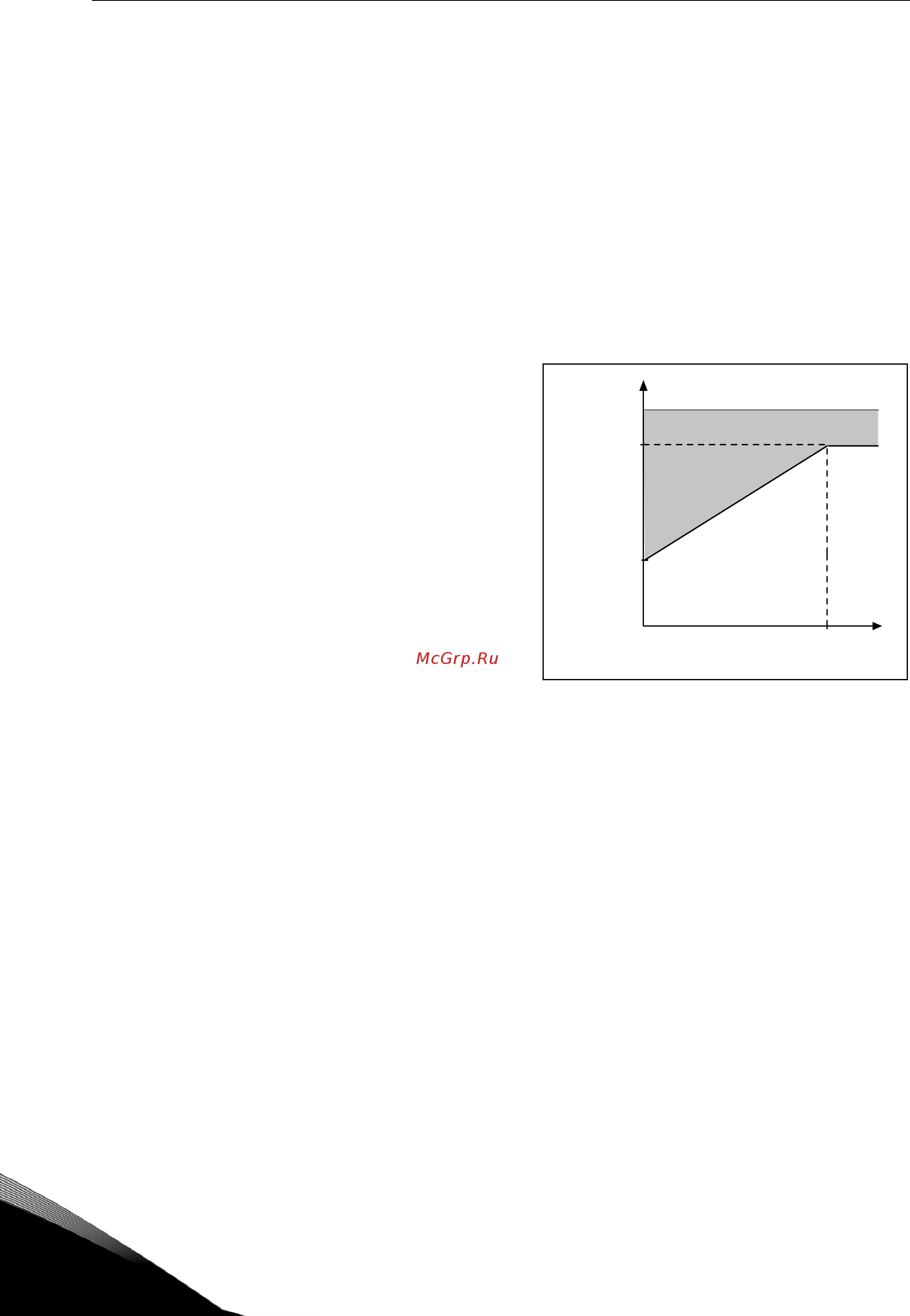

Рисунок 8-47. Тепловая I
T
-кривая тока
двигателя
707 Motor thermal protection: Time constant 234567 (2.7.11)
Это время может быть установлено в пределах от 1 до 200 мин.
Это постоянная времени нагрева двигателя. Ее значение тем больше, чем больше
сам двигатель. Постоянная времени — это время, за которое рассчитанный
уровень нагрева достигает 63% от конечного значения.
Время нагрева двигателя зависит от его конструкции и различно для двигателей
разных производителей
.
Если известно t6 — время двигателя (t6 — время в секундах, в течение которого
двигатель может безопасно функционировать при токе, превышающем рассчетный
в 6 раз), — эти сведения предоставляются производителем — параметр
«постоянная времени» можно задать на основании этого значения. Эмпирически
постоянная времени нагрева двигателя в минутах равна 2 x t6. Если двигатель
находится в состоянии остановки, постоянная времени
внутренне увеличивается
до 3-кратного заданного значения параметра. Охлаждение в состоянии остановки
основано на конвекции, а постоянная времени увеличивается. См. также
рис. 8-48.
