Описание параметров vacon • 215
Служба круглосуточной технической поддержки: +7 495 768 7382 •
Адрес эл. почты: vacon@vacon.ru
8
f
I
Пар. ID710
Пар. ID712
NX12k63
Область
заклинивания
708 Motor thermal protection: Motor duty cycle 234567 (2.7.12)
Определяет, сколько процентов от номинальной нагрузки двигателя следует
использовать.
Может принимать значения от 0% до 100,0%. См. Главу 9.4.

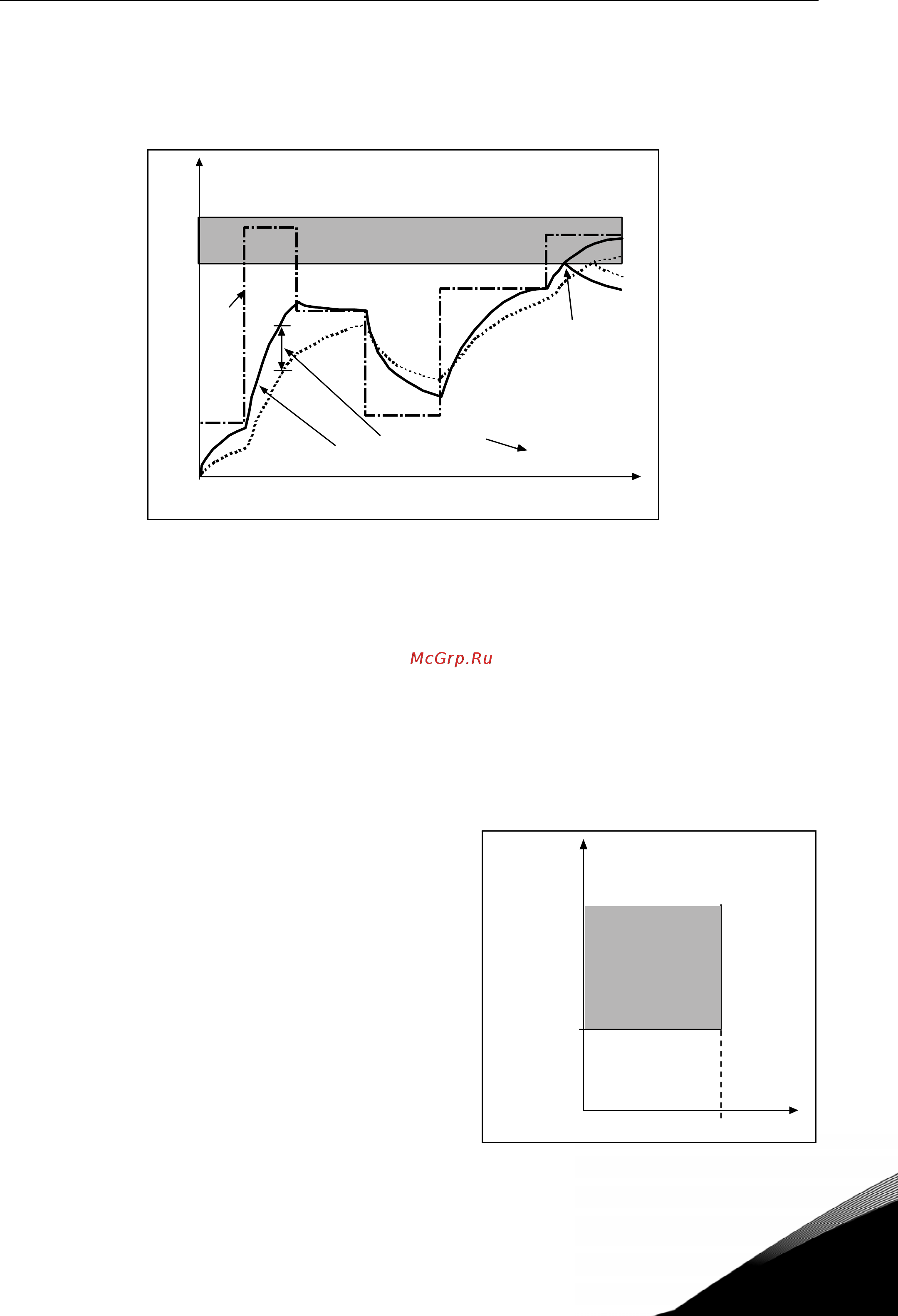

Рисунок 8-48. Расчет температуры двигателя
709 Stall protection 234567 (2.7.13)
Защита от заклинивания.
0 = Без ответа
1 = Предупреждение
2 = Отказ, режим останова после отказа согласно параметру ID506
3 = Отказ, режим останова после отказа всегда по инерции
При задании значения этого параметра равным 0 защита отключается, и счетчик
времени заклинивания сбрасывается. См. Главу 9.5.
710 Stall current limit 234567 (2.7.14)
Значение тока можно задавать в
диапазоне 0,0 … 2 x I
H
. Для активизации
защиты от заклинивания ток должен
превысить этот предел (рис. 8-49).
Программное обеспечение не допускает
превышения значения данного параметра
более, чем 2 x I
H
. Если изменить значение
предела номинального тока двигателя
(пар. ID107), данный параметр
автоматически примет значение 90% от
данного предела. См. Главу 9.5.
Рисунок 8-49. Настройки защиты от
заклинивания
105%
Q = (I/I
T
)
2
x (1+e
+t/T
)
I/I
T
NX12k82
Область отключения
Температура двигателя
Время
Температура
двигателя
Постоянная времени T*
* Изменяется в зависимости от габаритов двигателя
и настраивается на пар. ID707.
Отказ/Предупреждение
пар. ID704
Ток
двигателя
