64 • vacon Макропрограмма ПИДрегулирование
Тел.: +7 495 974 1447 • Факс: +7 495 974 1554
5
Блок перемычек X3:
Заземление CMA и CMB
CMB подсоединен к GND
CMA подсоединен к GND
CMB изолирован от GND
CMA изолирован от GND
CMB и CMA
соединены вмест е,
изолированы от GND
= Заводская установка
5.2. Управляющие входа/выхода
OPT-A1
Клемма Сигнал Описание
1 +10V
ref
Опорное напряжение Питание потенциометра и т. п.
2 AI1+ Аналоговый вход,
диапазон напряжения
0—10 В пост. тока
Потенциальный вход — задание
частоты
3 AI1- «Земля» входа/выхода Заземление для опорного значения
и управления
4 AI2+
5 AI2-
Аналоговый вход,
диапазон тока 0—20 мА
Токовый вход — задание частоты
6 +24V Источник вспомогат.
напряжения
Напряжение для переключателей и
т. д., макс. 0,1 A
7 GND «Земля» входа/выхода Заземление для опорного значения
и управления
8 DIN1 Пуск/Останов
Пост управления A
(ПИД-регулятор)
Контакт закрыт = Пуск
9 DIN2 Вход для сигнала
внешнего отказа
(программируемый)
Контакт закрыт = Отказ
Контакт открыт = Нет отказа
10 DIN3 Сброс отказа
(программируемый)
Контакт закрыт = Сброс отказа
11 CMA
Общий для DIN1—DIN3 Подключается к «земле» или +24 В
12 +24V Источник вспомогат.
напряжения
Напряжение для переключателей
(см. № 6)
13 GND «Земля» входа/выхода Заземление для опорного значения
и управления
14 DIN4 Пуск/Останов; Пост
управления B (прямое
задание частоты)
Контакт закрыт = Пуск вперед
15 DIN5 Выбор шаговой скорости
(программируемый)
Контакт закрыт = Шаговая скорость
включена
16 DIN6 Выбор поста управления
A/B
Контакт открыт = Пост A включен
Контакт закрыт = Пост B включен
17 CMB Общий для DIN4—DIN6 Подключается к «земле» или +24 В
18 AO1+
19 AO1-
Выходная частота
Аналоговый выход
Программируемый
Диапазон 0—20 мА/R
L
, макс. 500 Ом
20 DO1 Дискретный выход
READY (ГОТОВНОСТЬ)
Программируемый
Открытый коллектор, I ≤ 50 мA,
U ≤ 48 В пост. тока
OPT-A2
21 RO1
22 RO1
23 RO1
Релейный выход 1
RUN (РАБОТА)
Программируемый
24 RO2
25 RO2
26 RO2
Релейный выход 2
FAULT (ОТКАЗ)
Программируемый

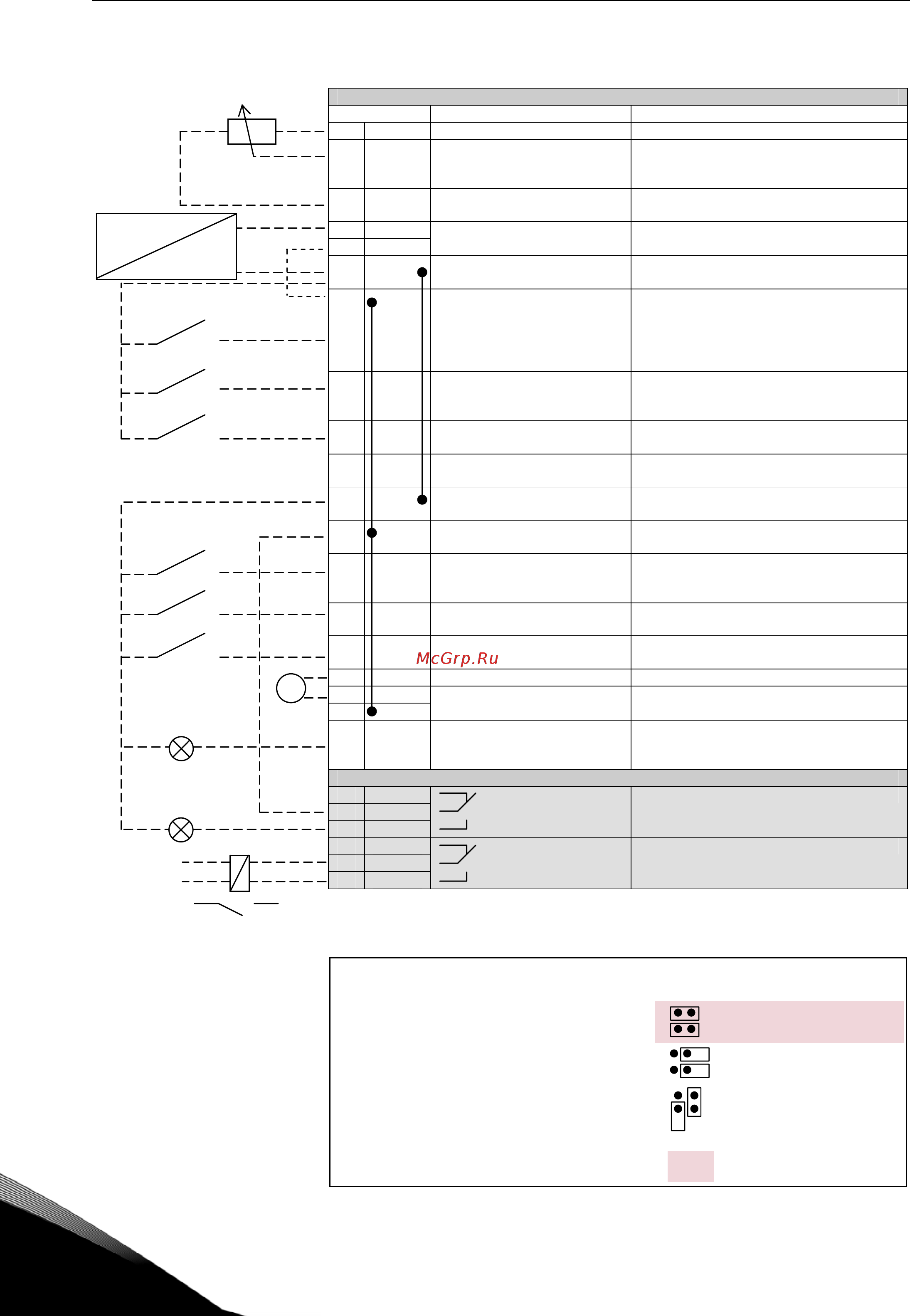

Таблица 5-1. Стандартная конфигурация входа/выхода
Макропрограммы ПИД-регулирование (с двухпроводным
датчиком обратной связи)
Примечание. Положения перемычек
на платах входа/выхода см. далее.
Дополнительную информацию см. в
Руководстве пользователя.
Потенциометр для задания
опорного значения,
1 … 10 кОм
Двухпроводной
датчик обратной
связи
Фактическое
значение I
(0)4 … 20 мА
-
+
мА
РАБОТА
220 В
перем. тока
ГОТОВНОСТЬ
