Универсальная макропрограмма vacon • 87
Служба круглосуточной технической поддержки: +7 495 768 7382 •
Адрес эл. почты: vacon@vacon.ru
6
6.4. Принцип программирования TTF (Terminal To Function — от клеммы к
функции)
Принцип программирования при работе с входными и выходными сигналами
Универсальной макропрограммы, а также Макропрограммы управления насосами
и вентиляторами (и частично — другими макропрограммами) отличается от методов,
традиционно применяемых в других приложениях Vacon NX.
При традиционной методике программирования — Function to Terminal (от функции к
клемме входа/выхода, FTT) существует фиксированный вход или выход, для которого вы
определяете
какую-либо функцию. Программирование макропрограмм, указанных выше,
основано на ином принципе — Terminal to Function (от клеммы входа/выхода к функции,
TTF). Функции становятся параметрами, которые оператор назначает определенному входу
или выходу. См. Предупреждение на стр. 88.
6.4.1. Выбор входа/выхода для определенной функции с панели
управления
Связь определенного входа или выхода с некоторой функцией (параметром) осущест-
вляется присваиванием этому параметру нужного значения. Значение формируется на
разъеме слота (Board slot) на плате управления Vacon NX (см. Vacon NX. Руководство
пользователя, Раздел 6.2) и на соответствующем номере сигнала, см. ниже.

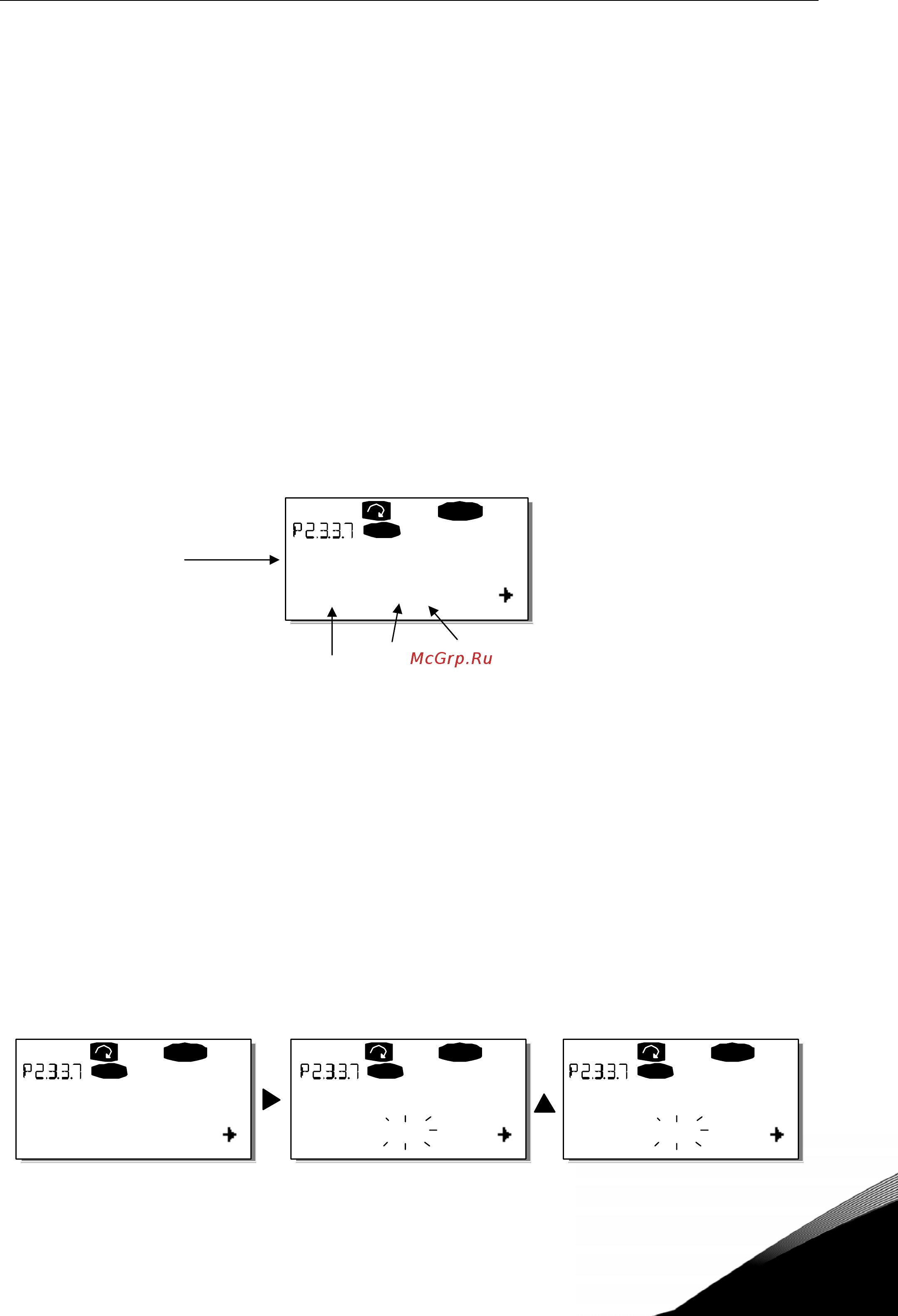

Название функции
Слот Номер клеммы
Тип клеммы
Пример. Нужно назначить
функцию дискретного выхода Reference fault/warning (Отказ
опорного сигнала/предупреждение) (пар. 2.3.3.7) дискретному выходу DO1 на основной
плате OPT-A1 (см. Vacon NX. Руководство пользователя).
Для начала найдите параметр 2.3.3.7 на панели управления. Нажмите один раз на Кнопку
перемещения по меню вправо для перехода в режим редактирования. В строке значения
слева будет виден тип клеммы (DigIN, DigOUT, An.IN, An.OUT), а справа — вход или
выход,
которому эта функция назначена в данный момент (B.3, A.2 и т. д.), или нулевое значение
(0.#), если функция не назначена.
Когда содержимое строки будет мигать, удерживайте нажатой Кнопку просмотра вверх или
вниз до выбора нужного слота, в котором установлена плата, и номера сигнала входа или
выхода. Программа будет перебирать слоты платы
начиная с 0 от A до E и номера входов
или выходов от 1 до 10. После выбора нужного значения однократно нажмите на Кнопку
Enter (Ввод) для подтверждения выбора.
READY
I/Ot erm
AI Отк. оп. зн./предупр.
DigOUT: B.1
READY
I/Ot erm
READY
I/Ot erm
READY
I/Ot erm
AI Отк. оп. зн./предупр. AI Отк. оп. зн./предупр. AI Отк. оп. зн./предупр.
DigOUT:0.0 DigOUT:0.0 DigOUT:B.1
