88 • vacon Универсальная макропрограмма

Тел.: +7 495 974 1447 • Факс: +7 495 974 1554

6.4.2. Назначение клеммы для определенной функции при помощи

инструментальных средств программирования NCDrive

При использовании для назначения параметров инструментальных средств

программирования NCDrive (NCDrive Programming Tool) следует установить связь между

функцией и входом или выходом так же, как и при работе с панелью управления. Для этого

достаточно выбрать код адреса из всплывающего меню в столбце Value (Значение)

(см. рис. ниже).

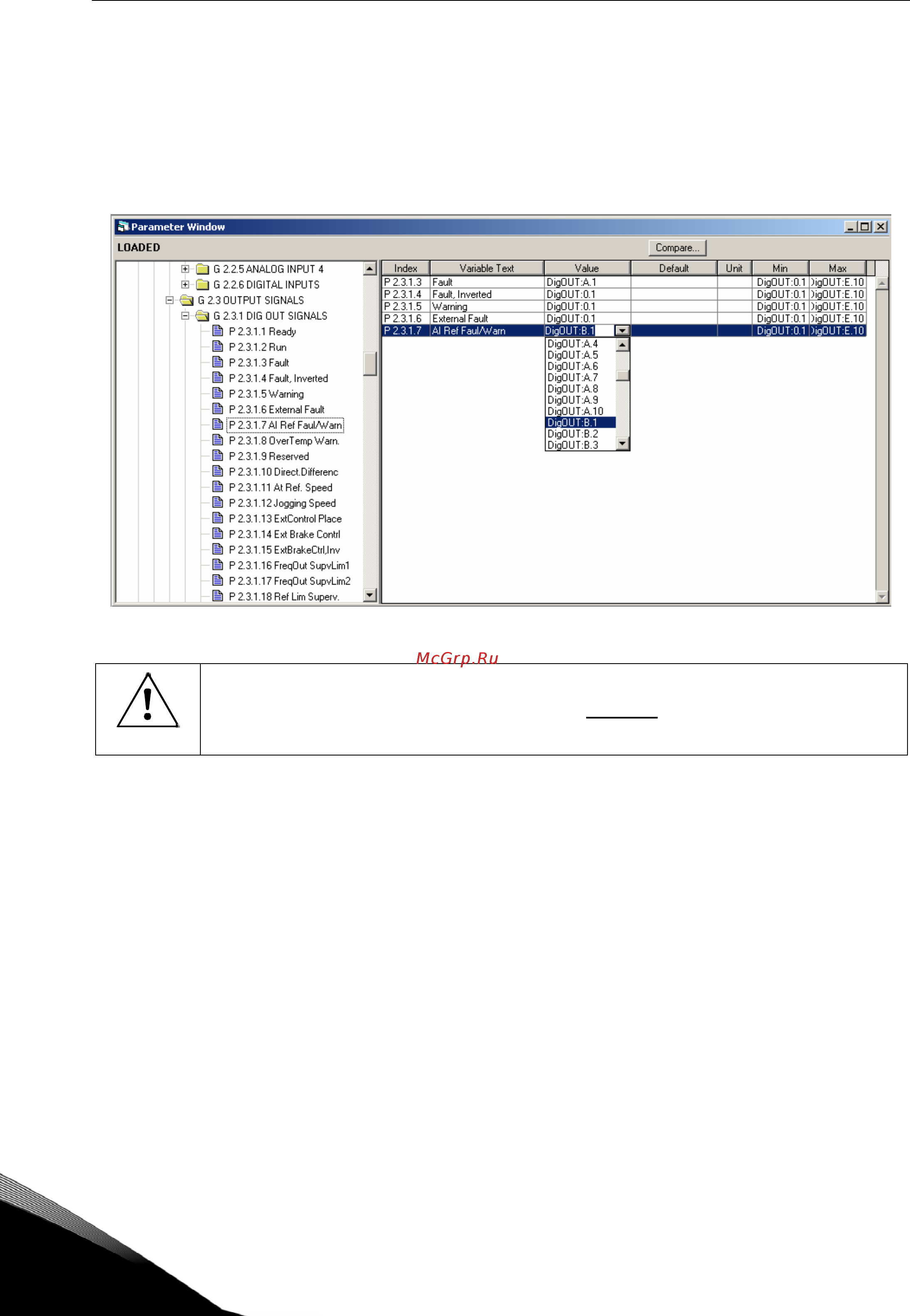

Рисунок 6-2. Инструментальные средства программирования NCDrive; ввод кода адреса

WARNING

Для обеспечения правильного функционирования ОБЯЗАТЕЛЬНО

удостоверьтесь, что одному и тому же выходу

не назначено две

функции.

Примечание. Входы, в отличие от выходов, не могут быть переназначены в состоянии RUN

(РАБОТА).

6.4.3. Выбор неиспользуемых входов или выходов

Для всех неиспользуемых входов и выходов следует установить значение слота равным 0 и

номер клеммы — 1. Для большинства функций по умолчанию принимается значение 0.1. В

то же время, если нужны значения дискретного входного сигнала, например для

тестирования, можно установить значение слота равным 0, а номер клеммы — любым

числом от 2 до 10, чтобы

вход имел значение TRUE (ИСТИНА). Другими словами, значение 1

относится к «открытым контактам», а значения от 2 до 10 — к «закрытым».

В случае использования аналоговых входов установка значения 1 для номера клеммы

означает 0% от уровня сигнала, значение 2 означает 20%, значение 3 — 30% и т. д.

Установка значения 10 для номера клеммы означает 100% от уровня сигнала.
