11
6. РАБОТА С ПИД РЕГУЛИРОВАНИЕМ И СПЯЩИЙ РЕЖИМ
уставка от потенциометра, старт и остановка тумблером

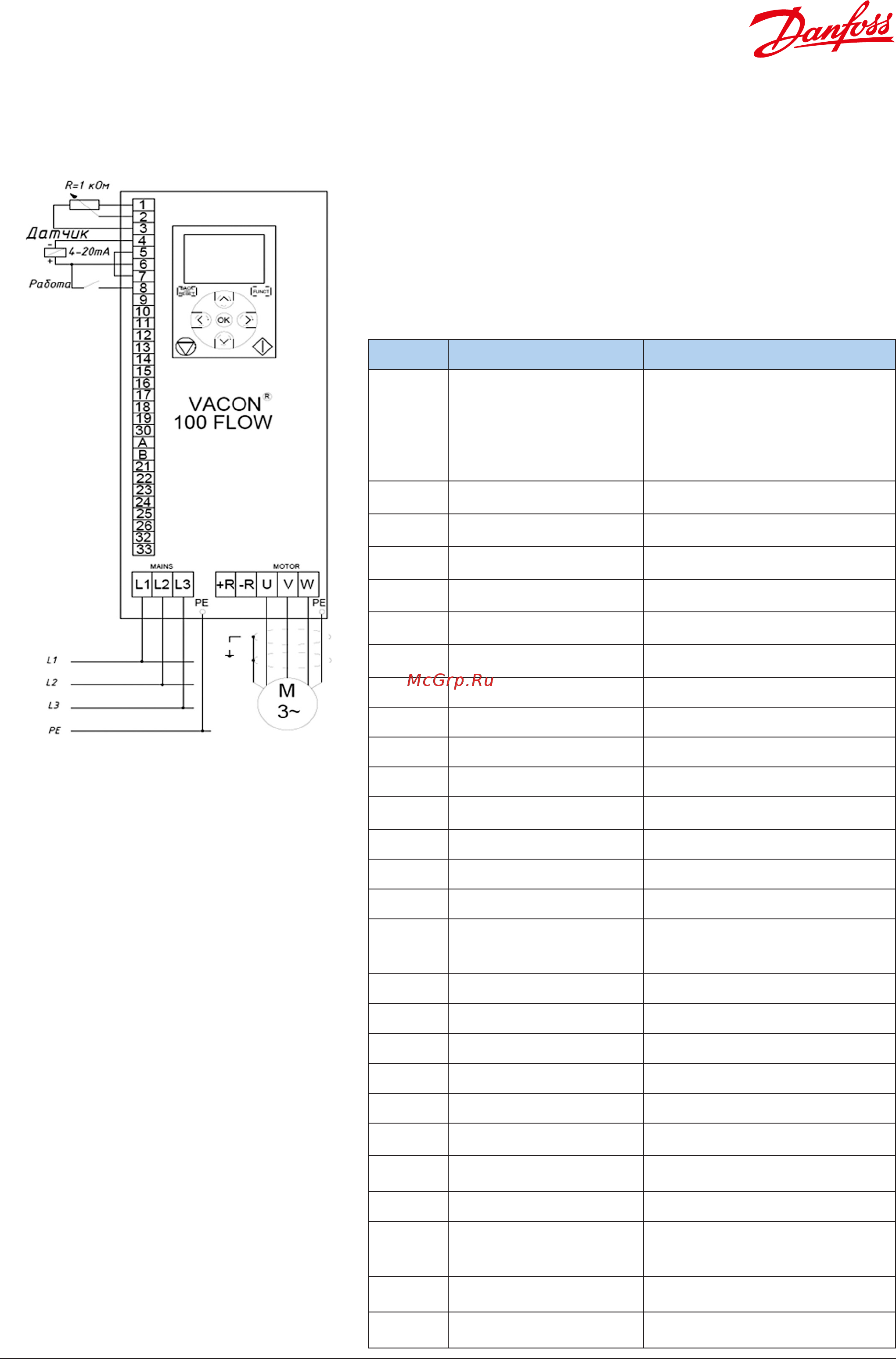

Рисунок 7. Управление вращением двигате-
ля. Пуск вперед и остановка тумблером.
Порядок настройки преобразователя частоты VACON® 100 FLOW,
Р 1.2 = 2 ПИД
1. Соединить входы и выходы к VACON® 100 FLOW в соответствии
с рисунком 7.
2. Проверить данные двигателя и установить параметры в соот-
ветствии с таблицами ниже.
3. При подключении датчика установить перемычку между клем-
мами 5 и 7.
Код Параметр Требуется установить значение
P3.1.3.1 Предельный ток двигателя
## А Максимальный ток двигателя.
Устанавливается в зависимости
от применения (для большинства
применений I
ном
двиг., для при-
менений с высоким пусковым
моментом до 150% от I
ном
)
P3.1.1.1 Номинальное напряжение
## В — с паспортной таблички
двигателя
P3.1.1.2 Номинальная частота
## Гц — с паспортной таблички
двигателя
P3.1.1.3 Номинальная скорость
## об/мин — с паспортной таб-
лички
P3.1.1.4 Номинальный ток
## А — с паспортной таблички
двигателя
P3.1.1.5
Коэффициент мощно-
сти — φ
## — с паспортной таблички
двигателя
P3.1.1.6
Номинальная мощность
двигателя
## — с паспортной таблички
двигателя
P3.3.1.1 Минимальная частота 0 Гц (в зависимости от применения)
P3.3.1.2 Максимальная частота 50,00 Гц
P3.4.1.2 Время разгона 1 10,0 с (в зависимости от применения)
P3.4.1.3 Время замедления 1 10,0 с (в зависимости от применения)
Р3.2.1
Источник сигнала управ-
ления
0 = через плату ввода/вывода
Р3.3.1.5 Выбор задания управления 7=ПИД
Р3.13.3.3 Источник обратной связи 2=AI2
Р3.13.2.6 Источник уставки 1 3=AI1
Р3.13.1.4
Выбор единицы изме-
рения регулируемой
величины
В зависимости от применения.
Р3.13.1.5 Единица измерения мин. См. датчик
Р3.13.1.6 Единица измерения макс. См. датчик
Р3.13.1.1 Усиление ПИД-регулятора 100 по умолчанию
Р3.13.1.2 Время интегрирования 1 по умолчанию
Р3.13.1.3 Время дифференцирования 0 по умолчанию
Р3.13.5.1
Частота перехода в спящий
режим
## Гц
Р3.13.5.2
Задержка перехода в спя-
щий режим
## сек.
Р3.13.5.3 Уровень пробуждения Значение рег. величины
Р3.13.5.4 Режим пробуждения
Относительная уставка (Уровень
выхода из спящего режима сме-
щен ниже значения уставки).
Р3.13.5.5
Форсирование уставки
спящего режима
Значение рег. величины
Р3.13.5.6
Время форсирования
уставки
## сек.
