Vacon VACON0100-3L-0310-5-FLOW+IP00 [6/14] Управление скоростью вращения
![Vacon VACON0100-3L-0310-5-FLOW+IP00 [6/14] Управление скоростью вращения](/views2/1564321/page6/bg6.png)
6
1. УПРАВЛЕНИЕ СКОРОСТЬЮ ВРАЩЕНИЯ
от потенциометра, старт и остановка тумблерами

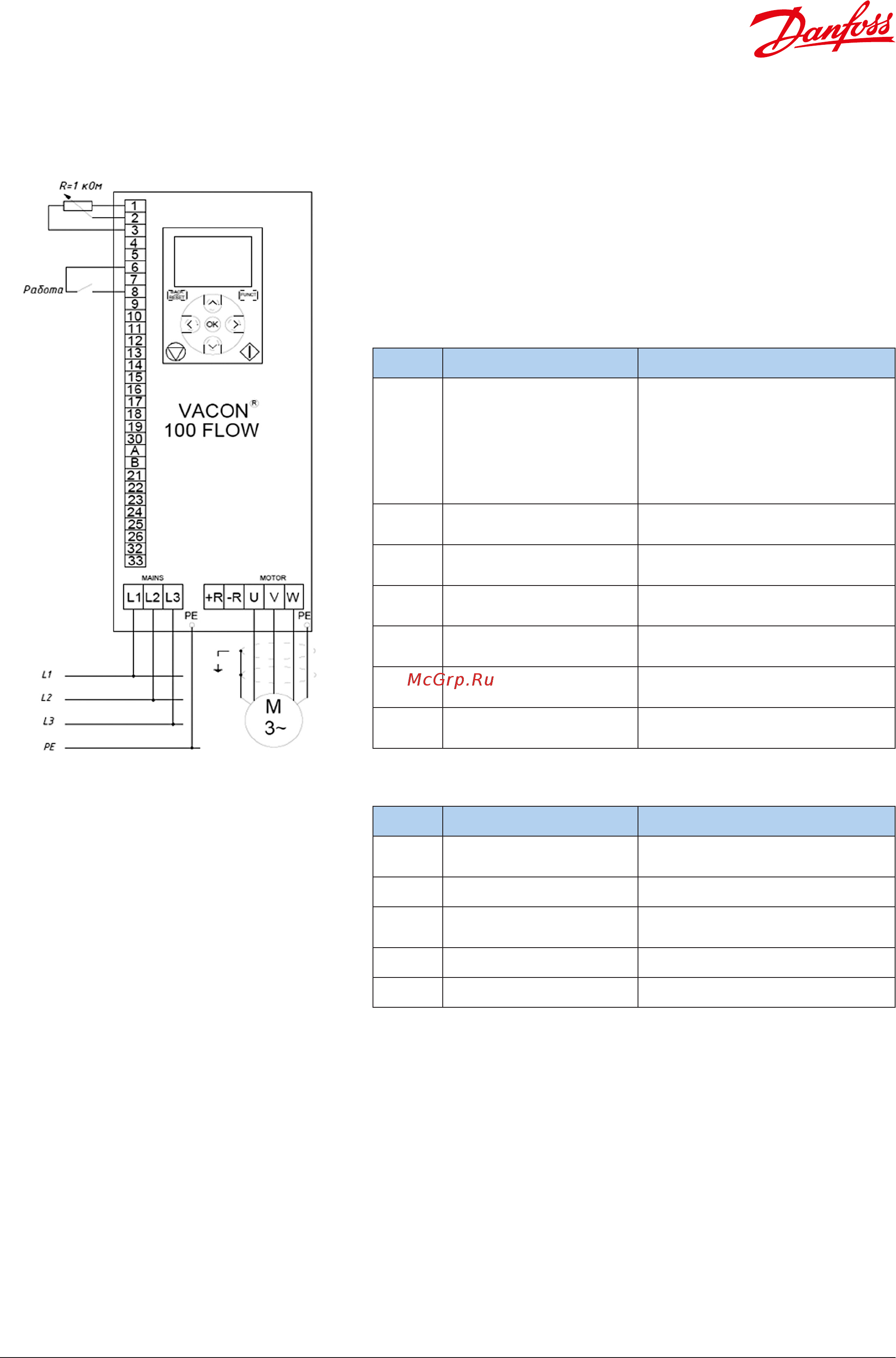

Рисунок 2. Управление скоростью вращения
от потенциометра.
Порядок настройки преобразователя частоты VACON® 100 FLOW,
Р 1.2 = 0 стандартное:
1. Соединить входы и выходы к VACON® 100 FLOW в соответствии
с рисунком 2.
2. Проверить и установить параметры двигателя в соответствии
с таблицей:
Код Параметр Требуется установить значение
P3.1.3.1 Предельный ток двигателя
## А Максимальный ток двигателя.
Устанавливается в зависимости
от применения (для большинства
применений I
ном
двиг., для примене-
ний с высоким пусковым моментом
до 150% от I
ном
)
P3.1.3.1 Номинальное напряжение
## В — с паспортной таблички
двигателя
P3.1.1.2 Номинальная частота
## Гц — с паспортной таблички
двигателя
P3.1.1.3 Номинальная скорость
## об/мин — с паспортной
таблички двигателя
P3.1.1.4 Номинальный ток
## А — с паспортной таблички
двигателя
P3.1.1.5
Коэффициент мощно-
сти — φ
## — с паспортной таблички
двигателя
P3.1.1.6 Номинальная мощность
## кВт — с паспортной таблички
двигателя
Провести идентификацию двигателя Р3.1.2.4 см. 1.6: Автомати-
ческая идентификация двигателя.
Код Параметр Требуется установить значение
Р3.2.1
Источник сигнала дистан-
ционного управления
0 = через плату ввода/вывода
Р3.2.5 Функция останова 1 = линейное нарастание частоты
Р3.3.1.5
Выбор задания управле-
ния платы ввода/вывода А
4 = AI1
Р3.3.1.1 Минимальная частота 0 = по умолчанию, Гц
Р3.3.1.2 Максимальная частота 50 = по умолчанию, Гц
*) Для насосов минимальная частота на менее 20 Гц.
