12
7. ПРОГРАММИРОВАНИЕ РЕЛЕЙНЫХ ВЫХОДОВ
старт, реверс и остановка тумблерами

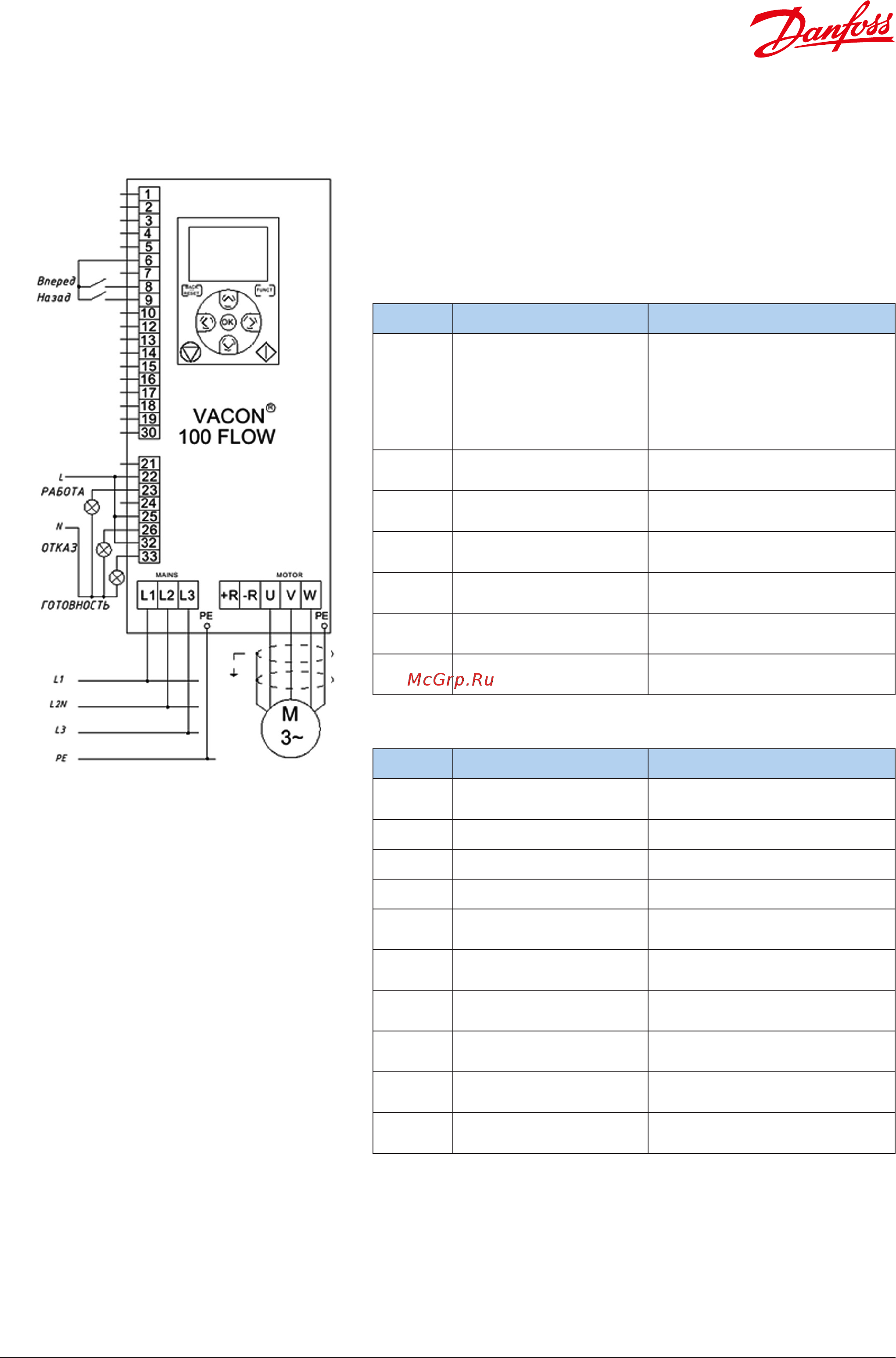

Рисунок 8. Схема соединения релейных
выходов.
Порядок настройки преобразователя частоты VACON® 100 FLOW,
Р 1.2 = 0 стандартное:
1. Соединить входы и выходы к VACON® 100 FLOW в соответствии
с рисунком 8.
2. Проверить параметры двигателя в соответствии с таблицей:
Код Параметр Требуется установить значение
P3.1.3.1 Предельный ток двигателя
## А Максимальный ток двигате-
ля. Устанавливается в зависимо-
сти от применения (для большин-
ства применений Iном двиг., для
применений с высоким пусковым
моментом до 150% от Iном)
P3.1.3.1 Номинальное напряжение
## В — с шильдика
(паспортной таблички двигателя)
P3.1.1.2 Номинальная частота
## Гц — с шильдика
(паспортной таблички двигателя)
P3.1.1.3 Номинальная скорость
## об/мин — с шильдика
(паспортной таблички)
P3.1.1.4 Номинальный ток
## А — с шильдика
(паспортной таблички двигателя)
P3.1.1.5
Коэффициент мощно-
сти — φ
## — с шильдика
(паспортной таблички двигателя)
P3.1.1.6 Номинальная мощность
## кВт — с шильдика
(паспортной таблички двигателя)
Провести идентификацию двигателя Р3.1.2.4 см. 1.6: Автомати-
ческая идентификация двигателя.
Код Параметр Требуется установить значение
Р3.2.1
Источник сигнала дистан-
ционного управления
0 = через плату ввода/вывода
Р3.2.6 Логика I/O 0 = Вперед-Назад
P3.3.1.1 Минимальная частота 0 Гц (в зависимости от применения)
P3.3.1.2 Максимальная частота 50,00 Гц
Р3.3.1.5
Выбор задания управления
платы ввода/вывода A
1 = Предустановленная частота 0
Р3.3.3.1
Режим с предустановлен-
ной частотой
0 — в двоичном коде
Р3.3.3.2
Предустановленная
скорость
0 ... 50 Гц
Р3.5.3.2.1
Функция базового
выхода RO1
2 = Работа
Р3.3.3.2.4
Функция базового
выхода RO2
3 = Неисправность
Р3.3.3.2.7
Функция базового
выхода RO3*
1 = Готов
* Параметр отображается только, если установлено более двух
выходных реле.
